学校教学楼给排水消防水池水泵房室外管网CAD图纸

该项目为西安市高陵区张卜中心小学综合教学楼的给排水设计。建筑面积3126.68平方米，建筑高度:17.10米，地上4层，为二类教育重要建筑，耐火等级为二级。

一、给水系统：

二、污废水排水系统：

三、雨水排水系统：

四、室外消火栓系统:

1.室外消火栓系统设计流量25L/S,火灾延续时间2h；室外消防用水由消防水池取水口满足。

五、室内消火栓系统:

1.室内消火栓系统设计流量15L/S,火灾延续时间2h；消防用水压力由室内消火栓泵从消防水池（有效容积288m）抽水加压供给,消火栓泵及消防水池设在室外，系统前期由高位消防水箱（有效容积18m）及增压稳压设施维持,高位水箱位于综合楼屋顶水箱间，本建筑所需消火栓压力为0.51MPa。

2.本建筑消防系统采用临时高压消防给水系统。室内消火栓给水管道布置成环状，消火栓栓口动压不应小于0.25MPa，每层消火栓布置均能满足火灾时任何部位有两股充实水柱到达，最不利点消防水枪充实水柱为10m。

3.各层均布置薄型单栓箱（SG18D65Z-J型），内配SNZ65消火栓一个,DN65麻质衬胶水龙带（25m）一条,19直流水枪一支，消防软管卷盘。屋面水箱间设一个装有压力表的试验用消火栓。

4.消火栓给水泵控制：室内消火栓给水泵两台，一用一备。火灾时，由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关直接自动启动消防水泵、水泵房处启泵按钮或消控室启泵按钮均可启动该泵并报警,泵启动后，信号反馈至消防控制室。初期灭火由设置在屋面水箱间的消防高位水箱（有效容积为18立方米）经消防稳压设备稳压后供给,消防水池及水箱应设置就地水位显示装置，并在消防控制室显示消防最高、最低报警水位。

5.灭火器配置

该项目按A类火灾、中危险级配置手提式磷酸盐灭火器，型号为 MF/ABC4，灭火器最小配置级别为2A,每处配置两具，灭火器设置点及位置详见平面图。灭火器的摆放应稳固，其铭牌应朝外。手提式灭火器宜设置在消火栓箱内或灭火器箱内，灭火器箱底离地面高度为0.15m。灭火器箱不得上锁。灭火器保护距离不足部分，现场应增配。

消防水池水泵房、室外给排水设计图详见附件文件。

一层给排水、消防平面图

屋面给排水、消防平面图

消火栓管道系统图

给水、污水管道系统图

高位水箱立面图

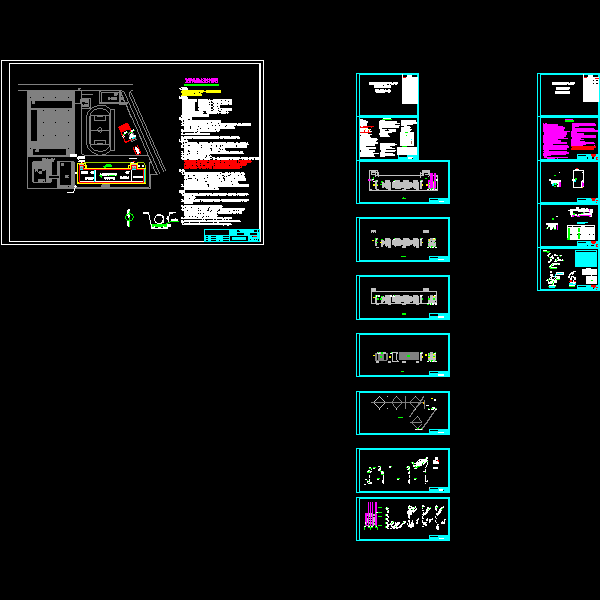

总缩略图
