高架仓库给排水消防图纸

附件详情

设计及施工说明
设计依据 :
<>GB50015-2003
<>GBJ 16-87 (版)
<>GB50140-2005
厂房火灾危险性类别 : 丙类 房屋耐火等级 : 一级 .
厂房室外消防用水量 : 40L/S 室内消防用水量 : 10L/S

室内消防给水采用临时高压给水系统, 厂区设有消防水池及消防泵房, 办公楼屋顶设有效容积18M3 消防水箱 .
除生产生活水池 循环冷却水池及水泵充水管由市政自来水直接供水外, 根据建设单位要求,
厂房设给水加压泵站, 泵站设恒压变频供水设备一套,内含给水主泵两台, 稳压泵两台 气压罐
及电气控制柜 ,恒压变频供水设备提供全厂生产生活用水, 恒压变频供水设备选型由建设单位自定 , 设备供应商现场安装调试.

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

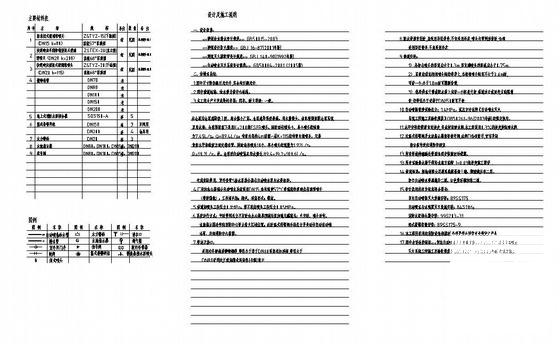

  • 仓库给排水图纸 - 1
    仓库给排水图纸 - 1

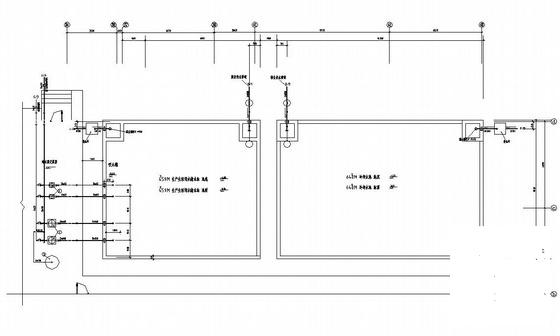

  • 仓库给排水图纸 - 2
    仓库给排水图纸 - 2

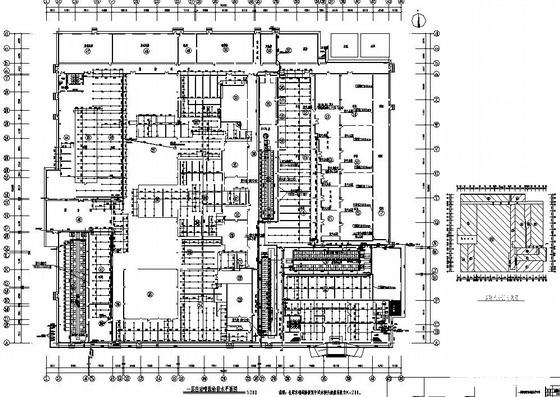

  • 仓库给排水图纸 - 3
    仓库给排水图纸 - 3

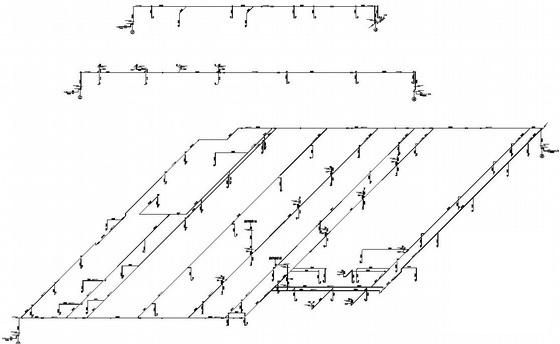

  • 仓库给排水图纸 - 4
    仓库给排水图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
