单层钢结构小型体育场结构CAD施工图纸(独立基础)

  • 建筑类别:体育
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架
  • 基础形式 :独立基础
  • 参考图纸:13张

附件详情

该项目为单层的小型体育场,钢材的抗拉强度实测值与屈服强度实测值的比值不应小于1.2,采用国产热轧无缝钢管,基础采用独立基础。

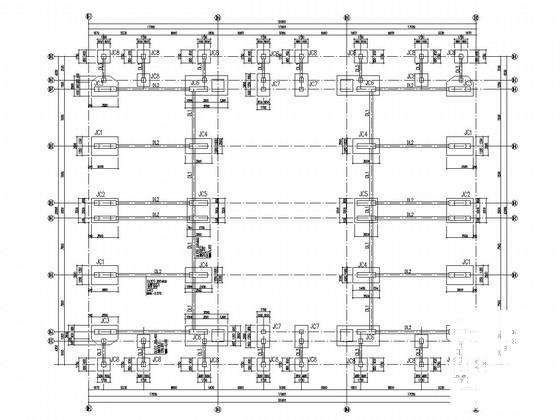

该资料包含: 结构设计说明 、基础布置平面图、钢结构布置平面图、钢梁平面图、结构大样图等共13张图纸。

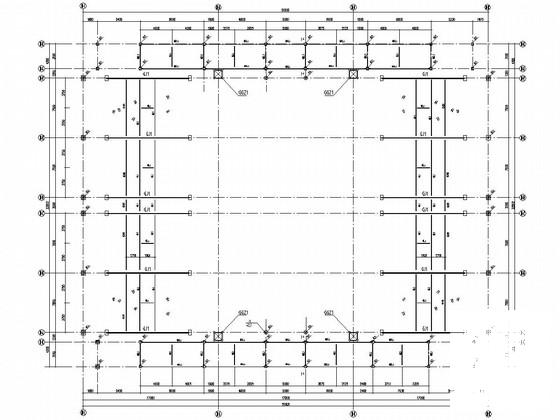

Ⅲ区钢结构布置平面图

Ⅲ区看台次钢梁平面图

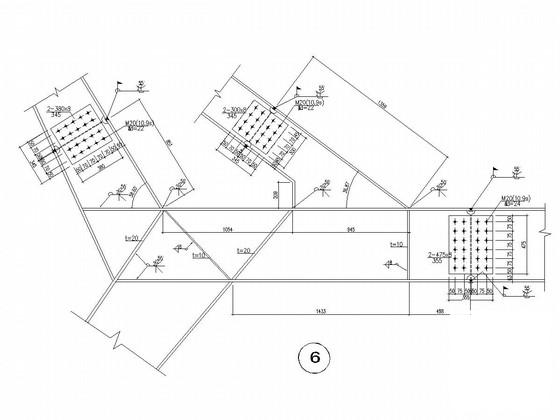

大样详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 单层钢结构小型体育场结构CAD施工图纸(独立基础) - 1
    第 1 张图
  • 单层钢结构小型体育场结构CAD施工图纸(独立基础) - 2
    第 2 张图
  • 单层钢结构小型体育场结构CAD施工图纸(独立基础) - 3
    第 3 张图
  • 单层钢结构小型体育场结构CAD施工图纸(独立基础) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
