单层钢结构厂房结构CAD施工图纸(独立基础)(平面布置图)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:其他结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 结构最大跨度:27m
  • 抗震设防烈度:7度抗震
  • 风压:0.63kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:20张
  • 设计年代:近代

附件详情

结构设计总说明、挖孔灌注桩说明、基础及挖孔桩平面布置图、锚栓布置图、刚架及屋面支撑平面布置图、柱间支撑布置图、屋面檩条布置图、墙梁布置图、吊车梁 平面布置图 、刚架 节点图 、门厅、雨篷结构、卫生间、配电房结构、 楼梯详图 共20张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

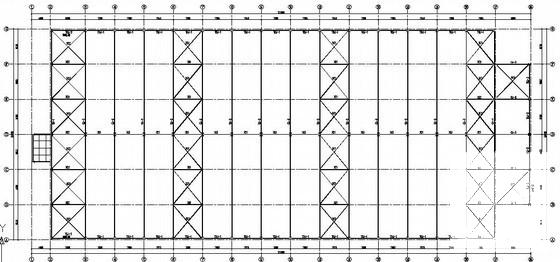

  • 单层钢结构厂房结构CAD施工图纸(独立基础)(平面布置图) - 1
    第 1 张图

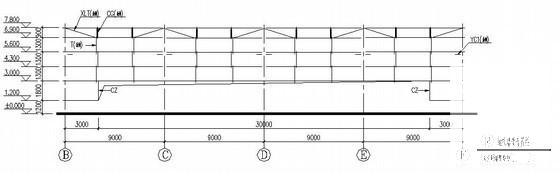

  • 单层钢结构厂房结构CAD施工图纸(独立基础)(平面布置图) - 2
    第 2 张图
  • 单层钢结构厂房结构CAD施工图纸(独立基础)(平面布置图) - 3
    第 3 张图
  • 单层钢结构厂房结构CAD施工图纸(独立基础)(平面布置图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
