单层钢结构售楼处CAD施工图纸（独立基础）
- 建筑类别：办公
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构最大跨度：12m
- 抗震设防烈度：8度抗震
- 风压：0.45kN/平方米
- 雪压：0.4kN/平方米
- 参考图纸：23张
- 设计年代：近代
附件详情
某售楼处钢结构全套施工图纸。该售楼处设计柱距6米，跨度向总长12米，承重结构为门式刚架。檩条、墙梁均采用冷弯薄壁型钢。全套20多张图纸，包括建筑平立面图、剖面图，售楼处
平面布置图
，屋面结构图，墙梁施工图，平台梁柱施工图等。
图2
图3
总缩略图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

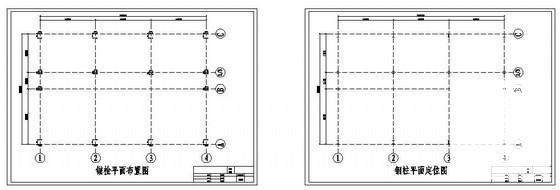

第 1 张图 -

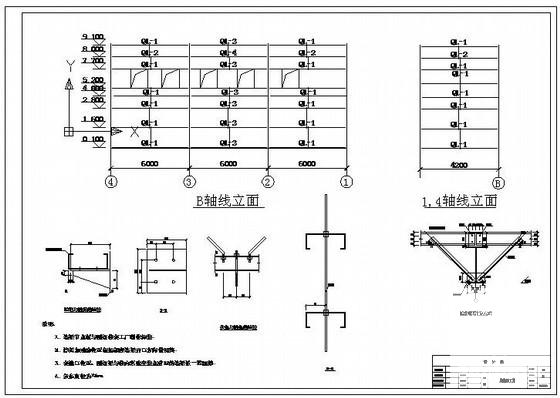

第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-12
- 评论次数：0
- 浏览次数：0
- 文件大小：0.49 MB
- 收藏次数：0
-
文件名称：
附件-995878806598885855007.rar
