钢结构4S汽车店结构CAD施工图纸（单层独立基础）(钢柱节点详图)
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构,钢筋混凝土结构,钢结构
- 钢筋混凝土结构：框架
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 结构最大跨度：35m
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：23张
- 设计年代：近代
附件详情
该资料包含：
结构设计说明
，柱间支撑结构平面图，钢结构屋盖结构平面图，屋面檩条及隅撑平面布置图，锚栓平面布置图，基础平面布置图，桁架结构图，钢柱
节点详图
，车间夹层平面及详图，钢结构详图，墙架布置图，柱平法施工图，结构
平面布置图
，梁平法施工图，刚架详图等
共23张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

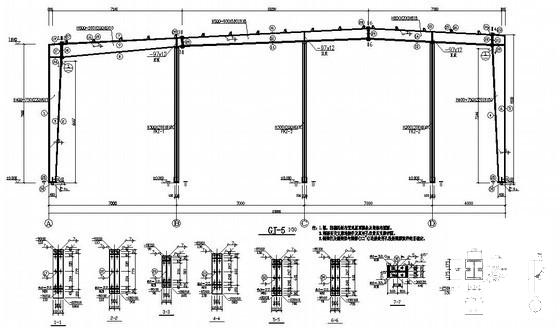

第 1 张图 -

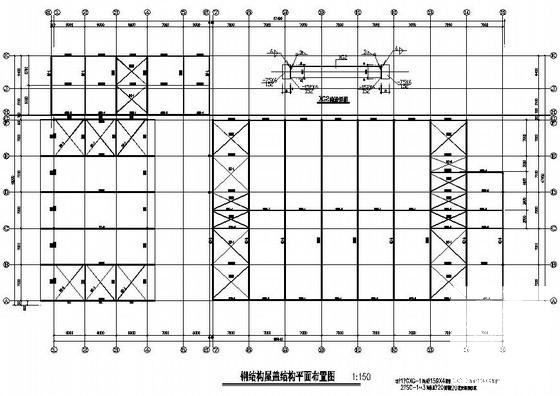

第 2 张图 -

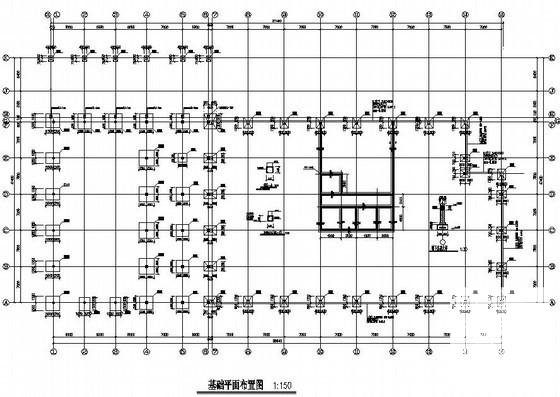

第 3 张图 -

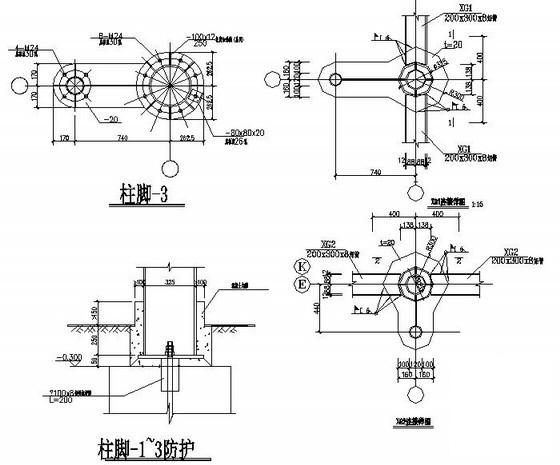

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-07
- 评论次数：0
- 浏览次数：0
- 文件大小：2.44 MB
- 收藏次数：0
-
文件名称：
附件-995878567695980878558.rar
