4层商业广场空调通风系统设计CAD施工图纸(风冷热泵机组)

  • 附件设计说明:有
  • 建筑类别:商业,娱乐,餐饮
  • 建筑高度类型:多层建筑
  • 建筑设计面积:14000平方米
  • 建筑地下层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计内容:空调,通风,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 采暖系统:散热器供暖
  • 水系统:双管制,同程式
  • 送风方式:散流器送风
  • 节点大样:制冷机组
  • 项目所在地:江苏

附件详情

一、项目概要:
该项目为南京市某广场,建筑面积14000m2,该资料建筑层数:四层...
二、空调系统:

1.冷热源:空调系统冷热源由放置于屋顶的风冷热泵提供(甲方要求),夏季提供7~12℃空调冷冻水,冬季提供45~40℃的空调热水。

2.风系统:设置中央空调系统,夏季供冷,冬季供热。空气处理机组安装于吊顶内,新风经过滤(板式)、冷却(或加热)、后送入房间。
新风量的可由设置在新风管上的电动多叶调节阀调节风量,以满足室内人员的舒适度要求。

3.水系统:采用两管制空调冷冻水系统,夏冬转换。系统同程设置,冷冻水系统中每层空调主管与立管连接处设置动态平衡阀,以利于水力调节、水量的平衡...

一层空调水管平面图

二层空调风管平面图

二层空调水管平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

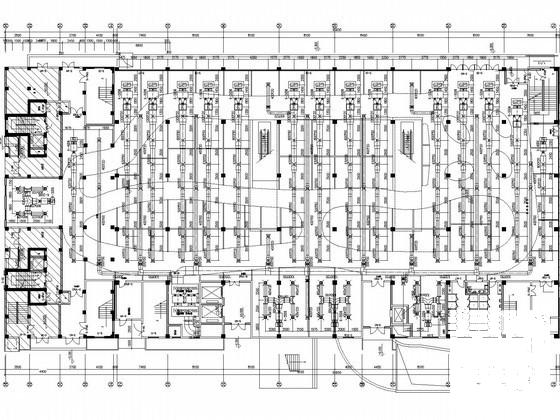

  • 4层商业广场空调通风系统设计CAD施工图纸(风冷热泵机组) - 1
    第 1 张图

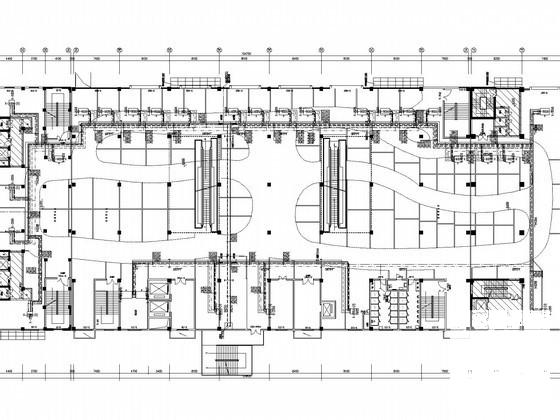

  • 4层商业广场空调通风系统设计CAD施工图纸(风冷热泵机组) - 2
    第 2 张图

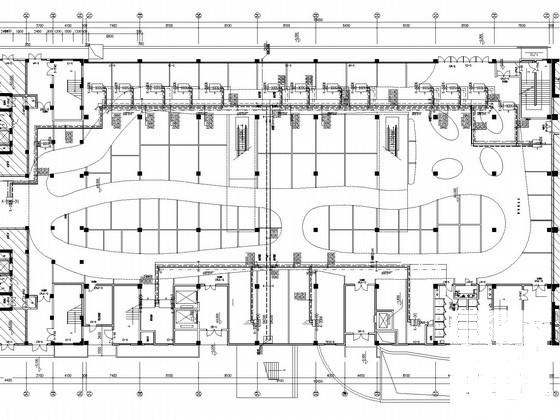

  • 4层商业广场空调通风系统设计CAD施工图纸(风冷热泵机组) - 3
    第 3 张图

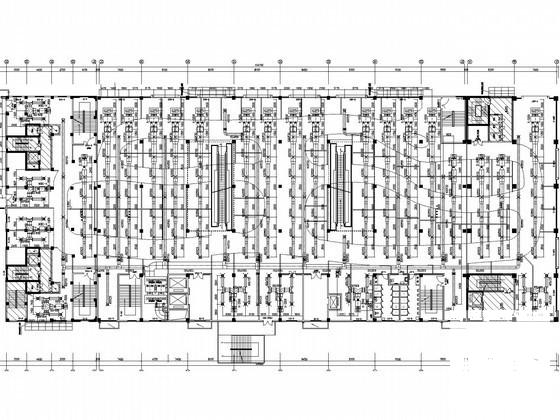

  • 4层商业广场空调通风系统设计CAD施工图纸(风冷热泵机组) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
