18层高层商住小区采暖通风CAD施工图纸
- 建筑类别：住宅建筑,商业建筑
- 建筑高度：高层建筑
- 建筑高度：高层建筑m
- 地上楼层：18
- 地下楼层：1
- 设计阶段：施工图设计
- 设计内容：通风,采暖,机房
- 附件设计说明：无
- 采暖系统：散热器热水
- 参考图纸：20张以下
- 设计年代：近代
附件详情
- 通风平面图
- 采暖平面图
- 采暖系统图
- 防排烟原理图
- 屋顶风机平面图
- 节点详图
附件详情
该项目为高层商住小区，地下1层，地上18层。一层为商业用途，二至五层为使用内容包含餐厅、办公、娱乐等；五层以上为住宅。
设计年代：近代，图纸共15张。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

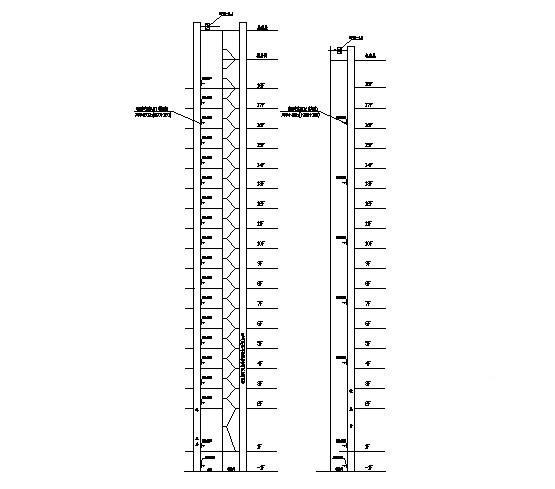

第 1 张图 -

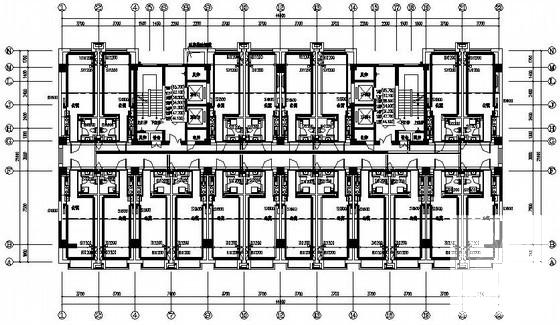

第 2 张图 -

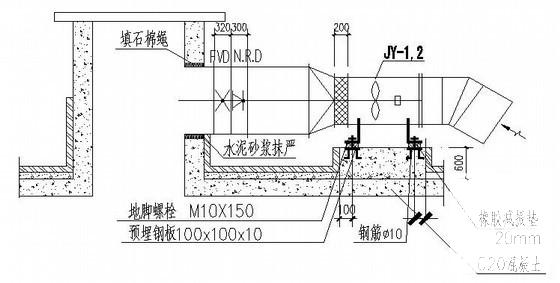

第 3 张图 -

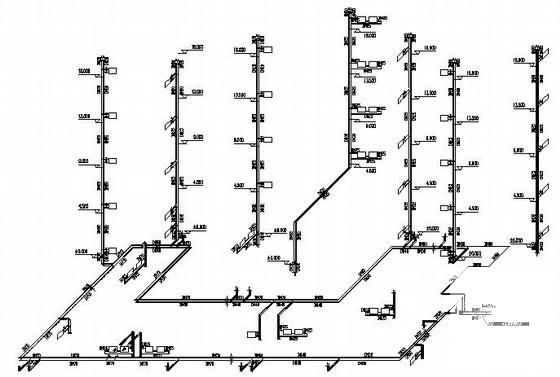

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-06
- 评论次数：0
- 浏览次数：0
- 文件大小：1.28 MB
- 收藏次数：0
-
文件名称：
附件-995858605770888780750.rar
