高层住宅小区采暖通风施工图纸（13栋）

附件详情

附件详情

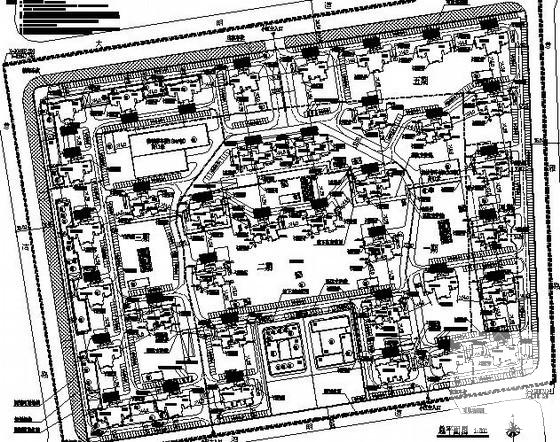

一、项目概要:该项目为天津市某经济适用房工程住宅楼13栋，总建筑面积160000平米。其中27、32、33号，26、30、35-37号，地上30层，地下1层，建筑高度86.7m。23、24、28、29号，地上26层，地下1层，建筑高度74.75m。地下汽车库工程，建筑面积36530平方米。
二、设计内容：该资料为住宅楼内的采暖、通风及防排烟设计。

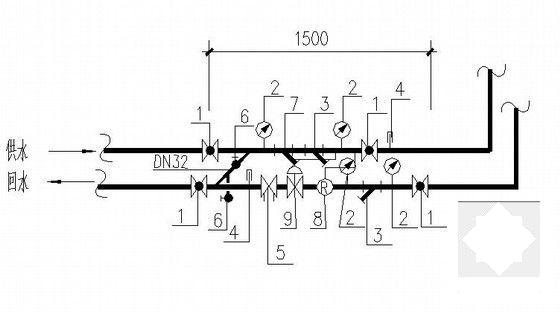

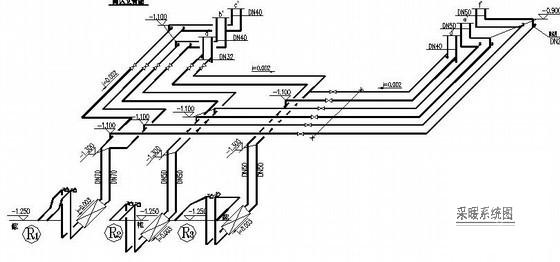

1. 采暖工程为机械循环热水采暖,分高、中、低三区,一次水由市政热网提供，经小区换热站换热后二次水温度为80-55℃, 采暖形式为一户一循环, 分户计量 。采暖系统主干管为双管下供下回式, 户内采暖管道为双管下供下回式。水泵房、水箱间内设有10°C的值班采暖系统。采暖管道为双管上供上回式。
2. 通风防排烟 设计：地上部分的剪刀楼梯间及合用前室进行机械加压送风，地下部分的楼梯间采用自然排烟，合用前室采用机械加压送风系统。

，图纸共45张。
