27层商住楼采暖通风设计CAD施工图纸(异程式系统)
- 附件设计说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑地上层数：27层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：23张
- 设计内容：通风,采暖
- 采暖系统：散热器供暖
- 项目所在地：辽宁
附件详情
该项目为一类商住楼，地下一层，地上二十七层。建筑总高85.150m。住宅采用散热器采暖(户内采用下分水平双管系统，散热器采用四柱760，采暖水系统分为高、低两个区，采用下供下回异程式系统。消防电梯前室及楼梯间均设正压送风。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

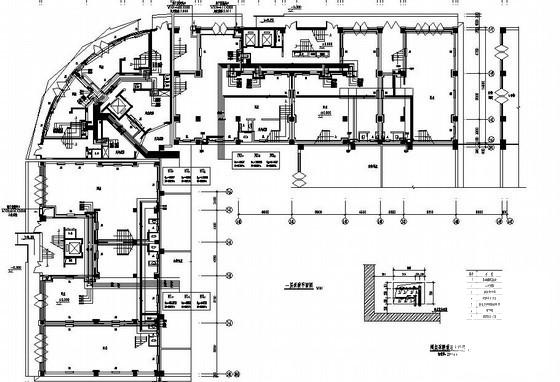

第 1 张图 -

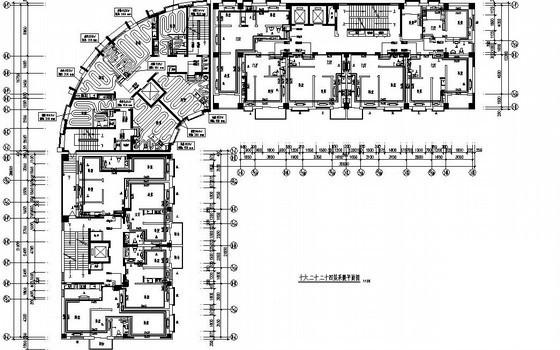

第 2 张图 -

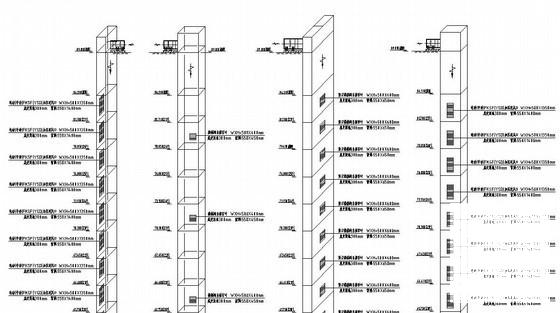

第 3 张图 -

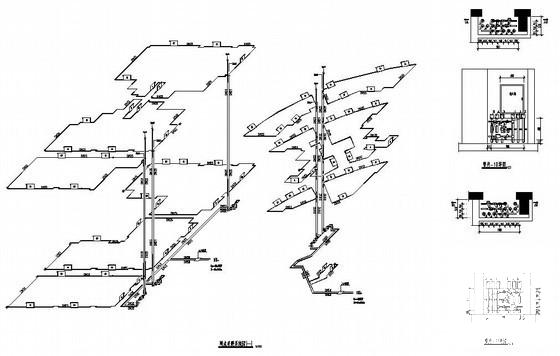

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-12-20
- 评论次数：0
- 浏览次数：0
- 文件大小：2.4 MB
- 收藏次数：0
-
文件名称：
附件-995858669777987968505.rar
