高档住宅楼小区采暖通风CAD施工图纸（2栋高层，地下室，会所）

附件详情

该项目为山东德州某住宅小区暖通设计, 总建筑面积为60000平方米, 总共分为A,B,C,D四段，A段地上33层，地下2层，地上部分为住宅，地下部分为库房及人防用房；B段地上9层，地下2层，地上部分为住宅，地下部分为库房及人防用房；C段为地下机械式车库及设备用房；D段为阳光会所。

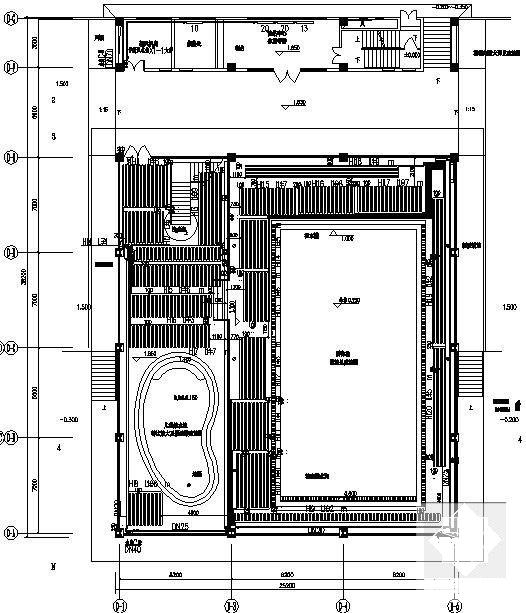

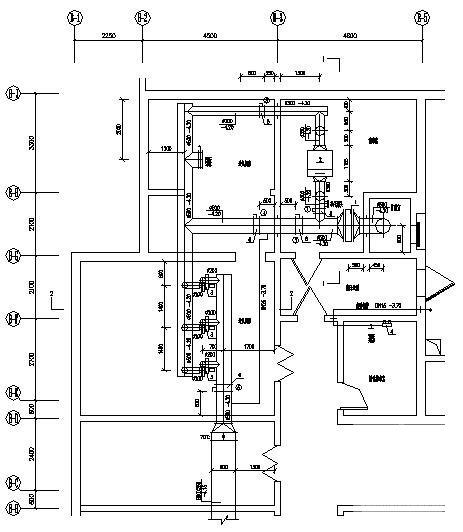

设计内容：A段与B段住宅小区的采暖, 通风，防排烟，人防工程的设计；C段地下车库及设备用房的通风，防排烟及小区换热站的设计；D段整个会所的采暖, 通风设计。

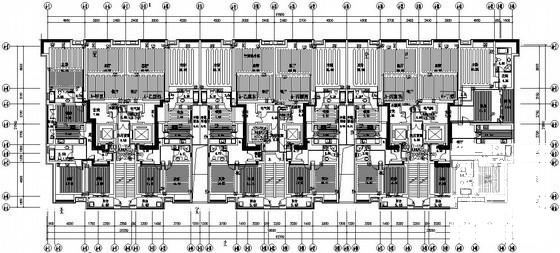

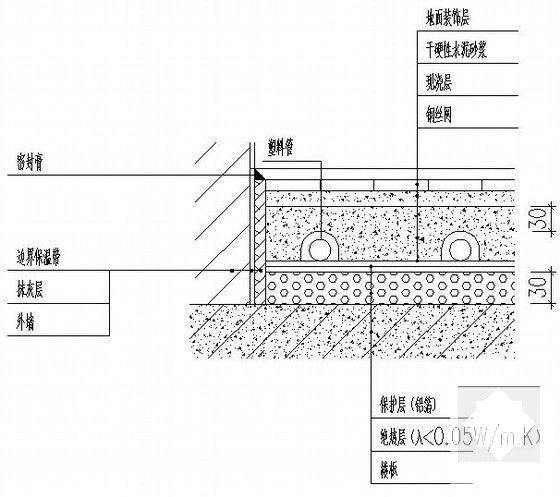

采暖系统：热源由地热井提供, 供水温度57°C, 回水温度45°C；由设在C段内换热站换热为50°C/40°C热水供给地板辐射采暖系统，50°C/40°C热水供给地板辐射采暖系统，热风采暖系统及散热器采暖系统……

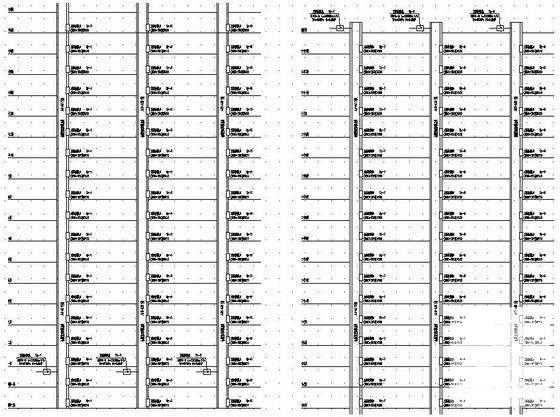

换热站设计 ：换热站的一次水由小区内地热井提供，供水温度为57°C，回水温度为45°C,经板式换热器进行热交换后，提供50°C/40°C的采暖热水至A,B段住宅及D段会所。建筑物A段分为高区和低区两个采暖系统，B段及D段均属于低区采暖系统；系统的补水采用经钠离子交换器处理后的软化水；高压定压采用膨胀水箱，低区定压采用补水泵。
……


，图纸共50张。
