4层小型办公楼暖通设计CAD施工图纸（地源热泵）
- 建筑类别：办公建筑
- 建筑类型：多层建筑
- 地上楼层：4
- 设计阶段：施工图设计
- 设计内容：空调,热泵,机房
- 附件设计说明：有,设计参数, 施工工艺 ,保温防腐,施工安装要求
- 空调系统：低温送风,热泵,温湿度独立控制
- 冷热源：地源热泵
- 采暖系统：热风
- 参考图纸：20张以下
- 设计年代：近代
附件详情
- 资料目录、设备材料表
- 设计与施工说明
- 各层水管平面图
- 各层风管平面图
- 地源热泵机房原理图
- 地源热泵系统埋管布置图
- 地源热泵系统监测说明
- 地源热泵机房监控点布置图
- 地源热泵埋管测点布置图
- 地源热泵埋管系统原理图
附件详情
小型办公楼冷暖空调系统设计
地源热泵
风机盘管加新风系统
两管制空调水系统 竖直异程
地源热泵系统监测说明
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

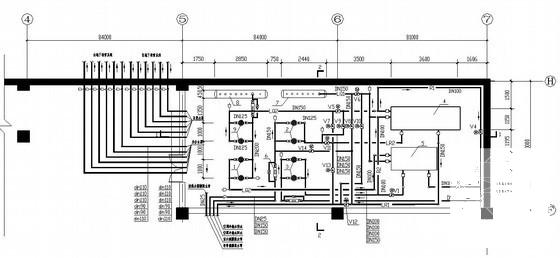

第 1 张图 -

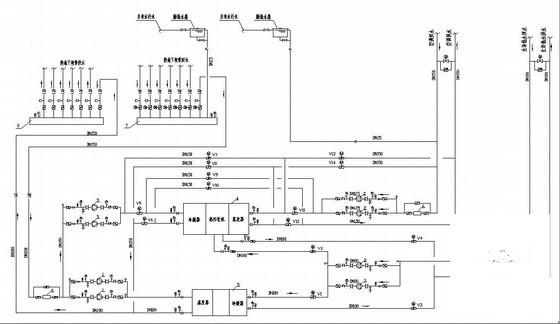

第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-06
- 评论次数：0
- 浏览次数：0
- 文件大小：4.06 MB
- 收藏次数：0
-
文件名称：
附件-995858590907656789887.rar
