13层高档商业办公综合建筑空调通风及防排烟系统设计CAD施工图纸

附件详情

一、项目概要：

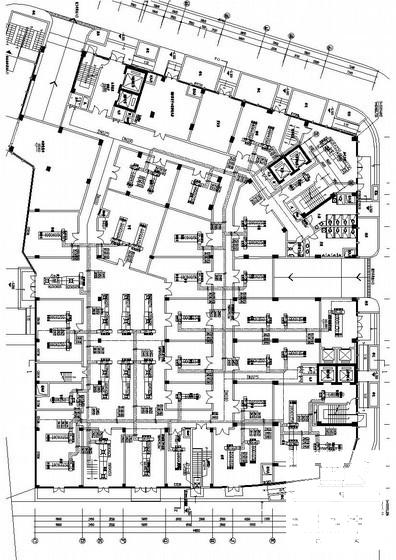

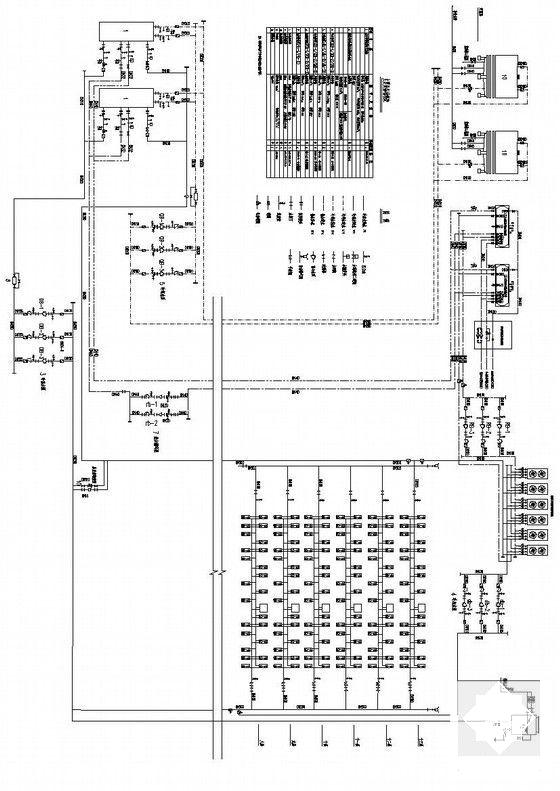

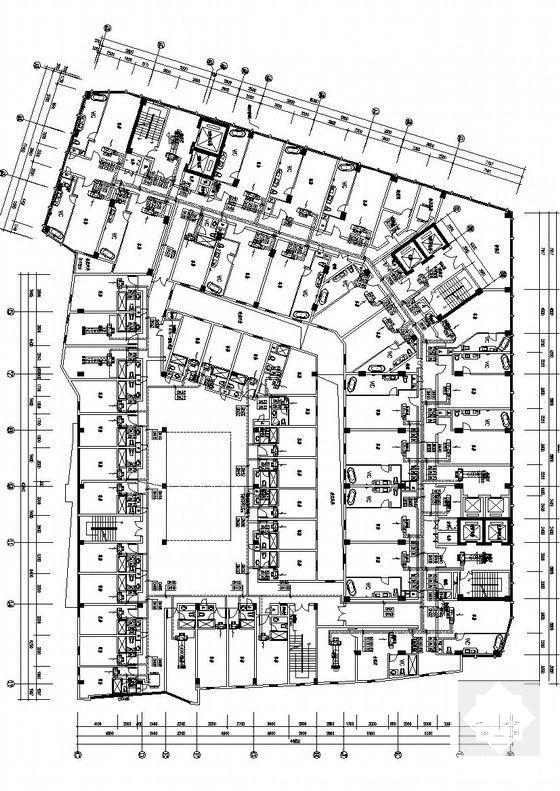

该项目位于广东省，是一个高档商业办公综合建筑，总建筑面积30672平米，地上13层，地下2层。图纸内容包含设计及施工说明，主要设备材料表及图例，空调风管平面图，空调风管水管平面图，空调水管平面图，防排烟系统图，空调水系统图，末端控制及配管详图，室内水管支吊架大样图，防火阀及机房吸声墙详图，通风机及风机盘管安装详图等...

二、空调系统：

1.冷热源：采用集中空调系统，水冷冷水机组（带热回收）组合模块式风冷冷水/热泵全热回收机组...

2.风系统：采用风机盘管送风加新风空调方式...

3.水系统：冷冻水系统为一次泵系统，竖向和楼层水平方向采用同程式布置，开式膨胀水箱定压方式定流量运行...

三、 通风防排烟 系统：

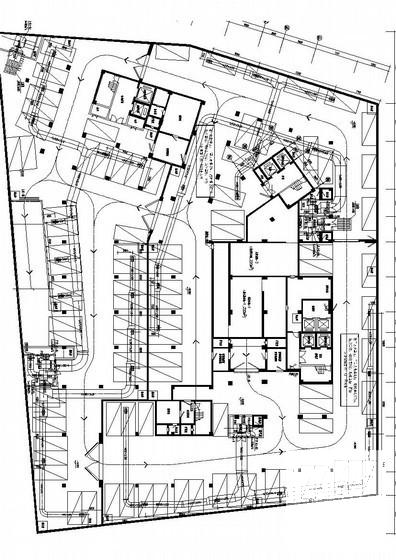

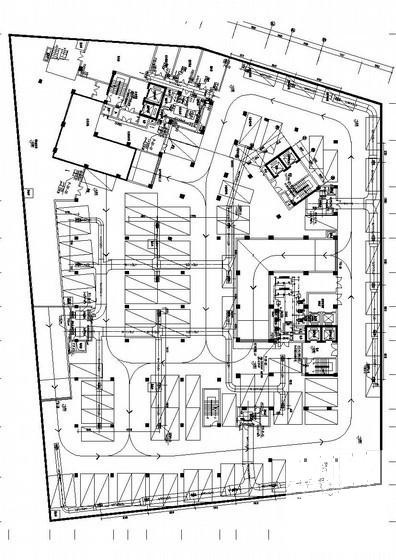

1.通风系统：地下二层汽车库平时分为1个防火分区,防火分区按6次换气设有机械排风（兼排烟）系统PYP－B2－1~4；设机械补风系统。地下一层汽车库分为2个防火分区,防火分区一按6次换气设有机械排风（兼排烟）系统PYP－B1－1~4；利用车道自然进风。地下一层一个 电气设备 用房设机械排风兼排烟系统PYP－B1－5、设自然进风...

2.防排烟系统：地上合用前室采用自然排烟，其自然排烟口的净面积符合下列规定：地上合用前室可开启外窗面积大于等于2.0平方米;地下封闭楼梯间在首层设加压送风系统；地上防烟楼梯间分别设加压送风系统；地下2层汽车库分一个防火分区，其中分为一个非人防区和两个人防区。本防火分区设按6次换气设有机械排风（兼排烟）系统，地下一层汽车库分为2个防火分区,防火分区一按6次换气设有机械排风（兼排烟）系统...
