20层商业办公楼通风空调及防排烟系统设计CAD施工图纸

附件详情

一、项目概要：
该项目高层办公楼，地下三层为汽车库，地下二~四层为商业，五~二十层为办公...
二、冷热源：

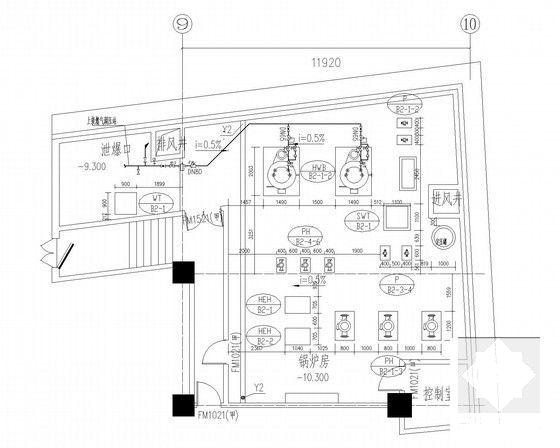

冷源采用螺杆式水冷机组2台集中供应，冷冻水供回水温度为7/12°c。热源采用常压型热水锅炉...
三、空调系统：

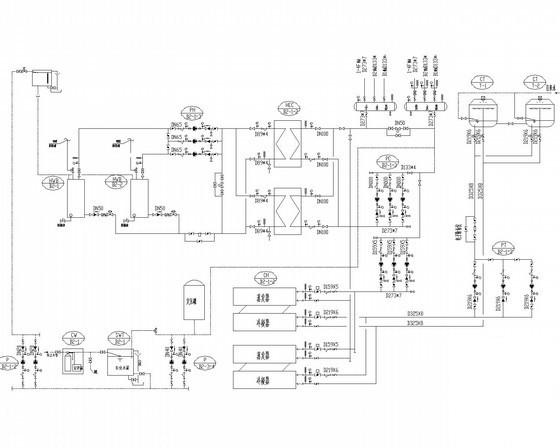

1.空调水系统为两管制闭式机械循环。水系统采用变流量系统。

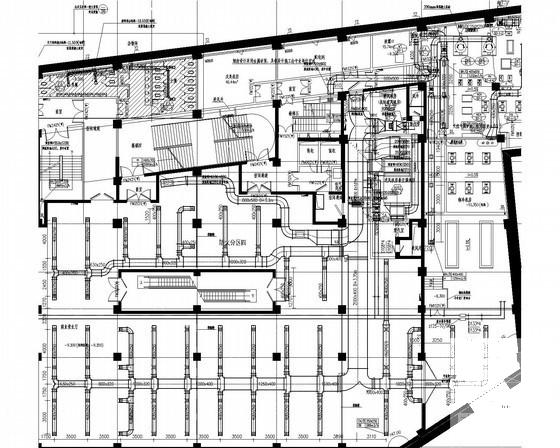

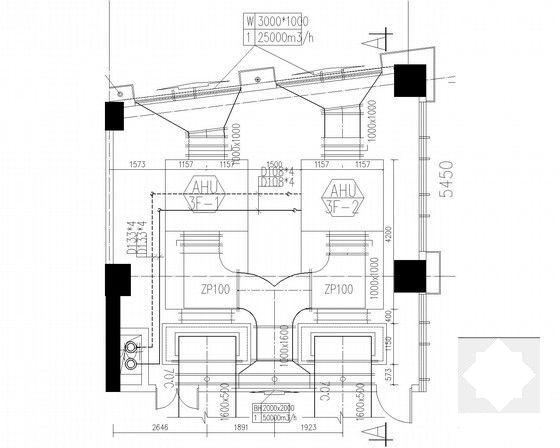

2.大空间商场采用全空气系统，吊装式空气处理机组加新风系统...
四、通风排烟系统：
1.前室、防烟楼梯间分别设有正压送风系统：楼梯间二~三设一常开百叶式送风口。

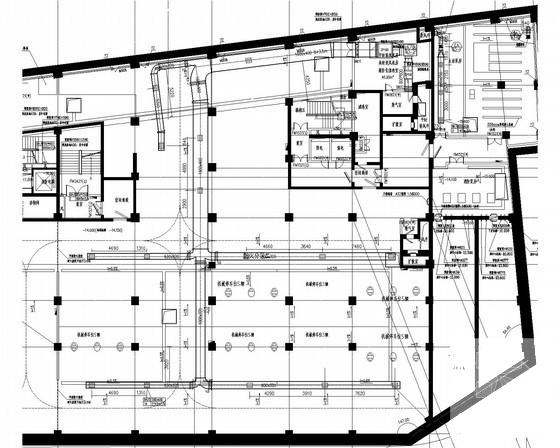

2.汽车库设有机械通风兼排烟系统：排风排烟量均按6次/h考虑，送风量为不大于排烟量的80％。
3.地上商业及走道均采用自然排烟，自然排烟窗面积为建筑面积的2%...

图纸共32张。
