超高层商住建筑给排水CAD施工图纸（34层太阳能热水）(自动喷淋系统)
- 附件设计说明：有
- 建筑类别：住宅,办公,商业
- 建筑高度类型：高层建筑,超高层建筑
- 建筑设计结构形式：其他结构
- 建筑地上层数：34层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：29张
- 设计年代：近代
- 地下室用途：车库,设备用房,其它
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水设备：高位水箱,水泵站
- 供水方式：市政供水,变频供水,分区供水
- 供水分区：四区,四区以上
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：40
- 消火栓用水量室内(L/S)：40
- 特殊系统：太阳能热水系统
- 大样节点：水箱,泵房,厨房,卫生间,集水坑
- 热水供应方式：集中热水供应
- 项目所在地：安徽
附件详情
- 给排水设计说明
- 负一层自动喷淋平面图
- 一层自动喷淋平面图
- 二层自动喷淋平面图
- 三层自动喷淋平面图
- 四到十八层自动喷淋平面图
- 十九到三十四层自动喷淋平面图
- 负一层给排水平面图
- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 四层给排水平面图
- 五层给排水平面图
- 六、七、八、十层给排水平面图
- 九层给排水平面图
- 标准层一给排水平面图
- 十五、二十一层给排水平面图
- 标准层二给排水平面图
- 二十九层给排水平面图
- 二十七、三十二层给排水平面图
- 三十三层给排水平面图
- 三十四层给排水平面图
- 屋顶给排水平面图
- 住宅厨卫给排水大样图
- 太阳能热水器系统原理图
- 太阳能套管出屋面大样图
- 一层办公门厅卫生间大样图
- 三层办公楼卫生间大样图
- 生活给水系统展开图
- 给水管井大样图
- 消防电梯集水坑排水系展开图
- 消火栓系统展开图
- 排水系统展开图
- 阳台排水系统展开图
- 雨水、冷凝水系统展开图
- 自动喷淋系统展开图
- 商铺给排水系统图
附件详情
该项目位于安徽，为34层综合楼。地下一层，地上一二层为商铺（部分住宅），三层为办公(部分住宅)，四层以上均为住宅。该项目设计范围：单体楼室内生活给水系统、生活热水系统、生活污水系统、雨水系统、空调冷凝水系统、阳台排水系统、消火栓给水系统、自动喷淋系统。室外给排水及消防给水由总体设计。
，共计29张图纸；

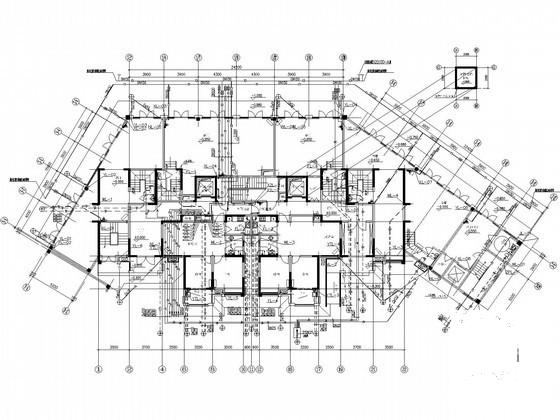

一层给排水平面图

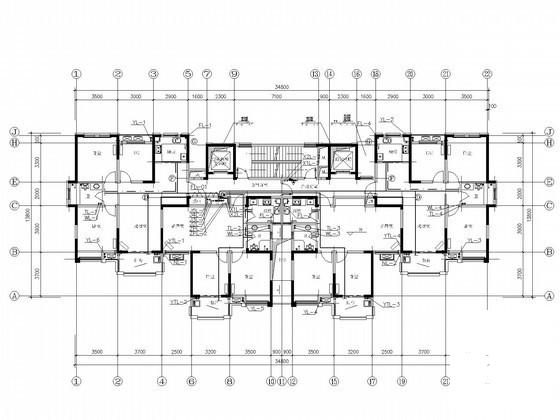

标准层一给排水平面图

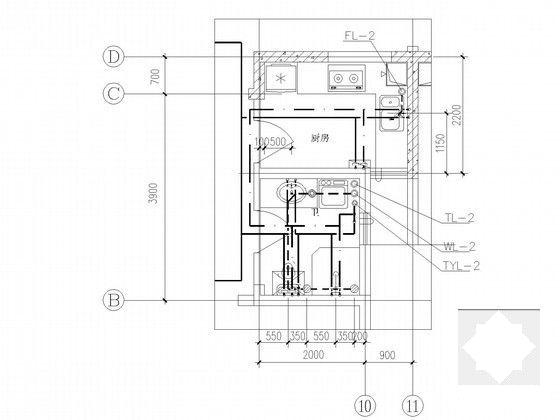

厨房给排水大样图
卫生间大样图
生活及消火栓给水系统图
排水系统展开图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-18
- 评论次数：0
- 浏览次数：0
- 文件大小：2.1 MB
- 收藏次数：0
-
文件名称：
附件-995860597557785957657.rar
