25层商住小区给排水施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅建筑, 商业建筑
  • 建筑层数:高层建筑
  • 地上楼层:25层
  • 地下楼层:2层
  • 设计阶段:施工图设计
  • 供水方式:市政供水, 变频供水设备
  • 供水分区:两区
  • 设计内容:给水系统, 循环冷却水系统, 污水排水系统, 雨水排水系统, 消火栓系统, 喷淋系统
  • 地下室:车库, 仓储
  • 参考图纸:20-50张
  • 设计年代:近代

附件详情

该建筑为一栋地上25层,地下两层:地下为设备间和停车场;1-4楼为商业;5-25为住宅。分区减压供水,市政供1-4楼;期于采用变频供水。设计内容:给排水专业的设计内容:室内生活冷水、排水系统、雨水系统、消火栓给水,喷淋给水。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

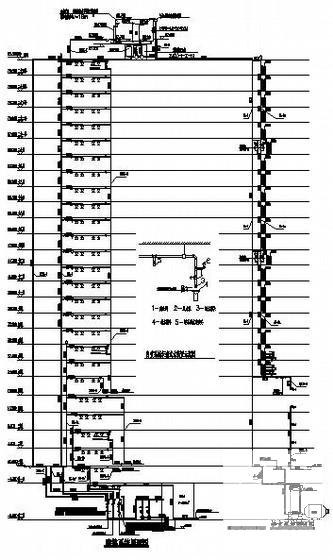

  • 商住小区给排水 - 1
    商住小区给排水 - 1

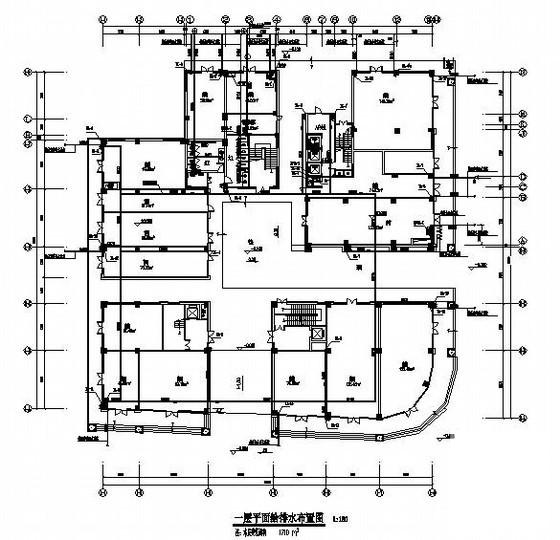

  • 商住小区给排水 - 2
    商住小区给排水 - 2

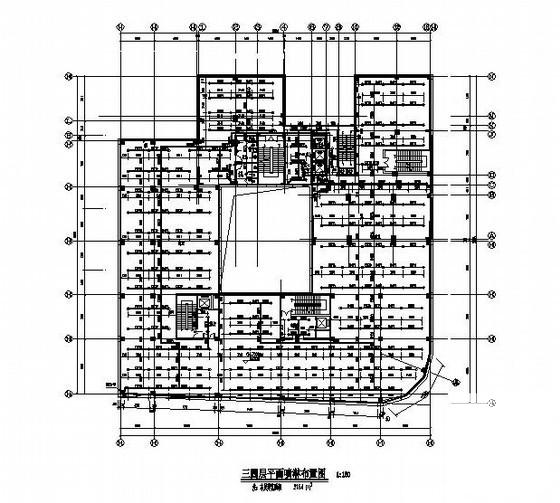

  • 商住小区给排水 - 3
    商住小区给排水 - 3

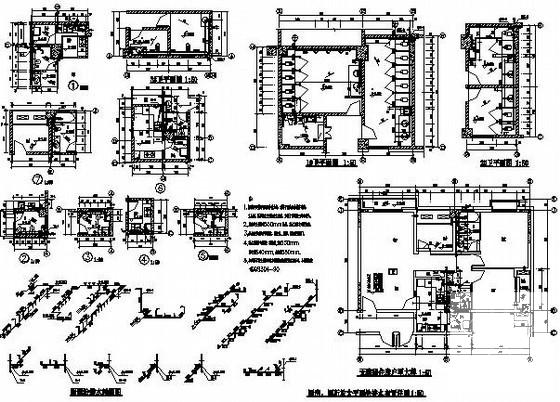

  • 商住小区给排水 - 4
    商住小区给排水 - 4
以上是部分截图,请下载附件后查看完整高清内容
