小区商住楼电气全套图纸

电气设计说明

一.项目概要:

该项目为xx市xx小区xx商住楼,建筑高度为17.5米.为砖混结构,建筑面级积约为3870平方米.

二.设计依据

1.甲方提供设计任务书.

2.国家有关的设计规范和规程.

3.有关专业提供的设计资料

三.设计范围

1.配电及照明系统.

2.语音通信系统.

3.有线电视系统.

4防雷及接地系统.

5.该项目红线外各种电气管线的设计由甲方自理.

6.楼宇对讲系统

四.配电及照明系统

1.用电负荷设计单元安装容量:72KW,.需用系数:0.75 有功功率:54KW 功率系数:0.85计算电流:96A

2.供电方式:底压电缆埋地进线.

3.供电电源:该项目为三级负荷

4.设备:表箱在一层楼梯间距地1.6米暗敷,户用分配电箱距地1.6米暗装.计量采用一户一表制,集中安装在总表箱内,总等电位联接箱紧贴电表箱下口暗装.

5.线路:除图中注明外均采用BV-500-2.5平方毫米,铜芯聚氯乙烯穿塑料电线管暗敷设.图中斜线表示导线根数,未画者为两根导线.相应穿导线2~3根为PC16,4~6根为PC20

6.照明与控制:楼梯间按照度为15LX要求配25W白炽吸顶灯,每层各一盏.声光控制.厨卫间按照度25LX要求配40W白炽灯.一灯一控制.客厅及卧室按照度75LX要求配60~100W白炽灯,吊线安装(距地2.6米).照明与安装高度在1.5米以上的插座回路沿各层顶板及墙内暗敷.空调柜机及普通插座回路沿各层地板及墙内暗敷设.各内导线联接均采用压线帽压接.导线应按规范规定的颜色配线.

五.防雷及接地系统

1.接地:该项目接地保护型式为TN-C-S,采用联合接地方式,电源中性线在进户处与接地装置联接.接地电阻小于1欧姆.凡不带电的金属外壳,进建筑物的金属管,插座接地极,电缆护铠等均应可靠接地.

2.等电位联接:该项目在电源进表箱处,做总等电位联接,卫生间做局部等电位联接.等电位联接做法参见标准图集97SD567第6页第8~9页.

3.防雷:经计算建筑物年予计计算雷击数为0.054(大于0.05).防雷按三类要求设计.避雷带与建筑物柱内主筋及地梁钢筋焊接,并与电气设备接地装置联接.基础钢筋及柱筋与接地系统连接方式参见<<建筑物防雷设施安装图集>>99D562.

六、电话通讯系统:电话分线箱距地0.5米暗装,进线采用HYA型通讯电缆穿SC管埋地0.6米引入总分线箱户内线为RVB-2*0.4。一层起与网络共用分线箱.

七、有线电视系统:电视中间分支箱距地0.5米,进线为SYKV-75-9型同轴电缆穿管埋地0.6米引入.分支用户终端电平73db.线路为SYKV-75-5同轴电缆

八.其它:

1.进出室外墙的管线应做好防水处理.

2.当线路超过规范规定的长度,施工单位根据现场情况加设接线盒.

3.应与土建密切配合,做好预留预埋工作.

4.凡本图中未注明的,按有关规范规定执行.说明及图例均详见<<建筑电气安装工程图集>>.

5.全部工程安装应符合<<建筑电气工程施工质量验收规范>>.

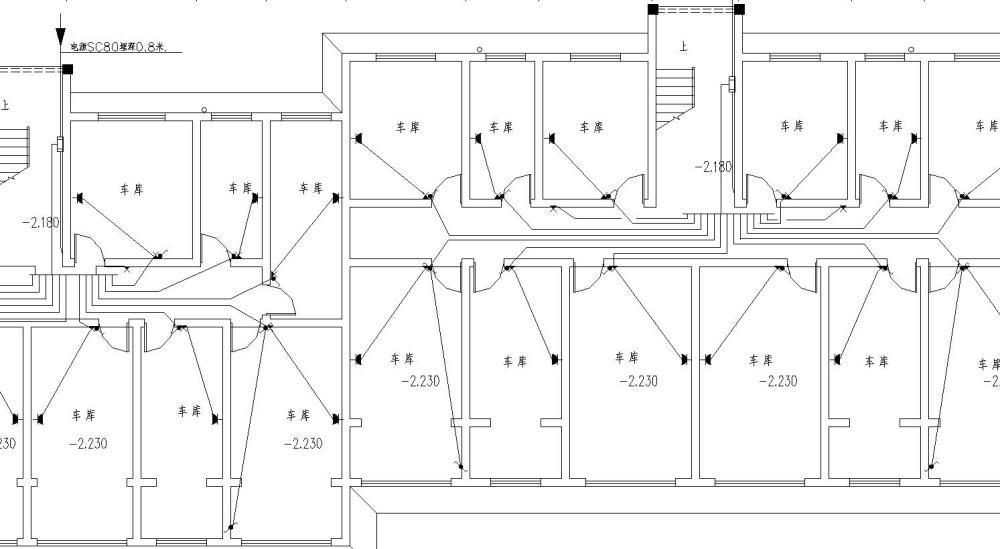

车库 照明平面图

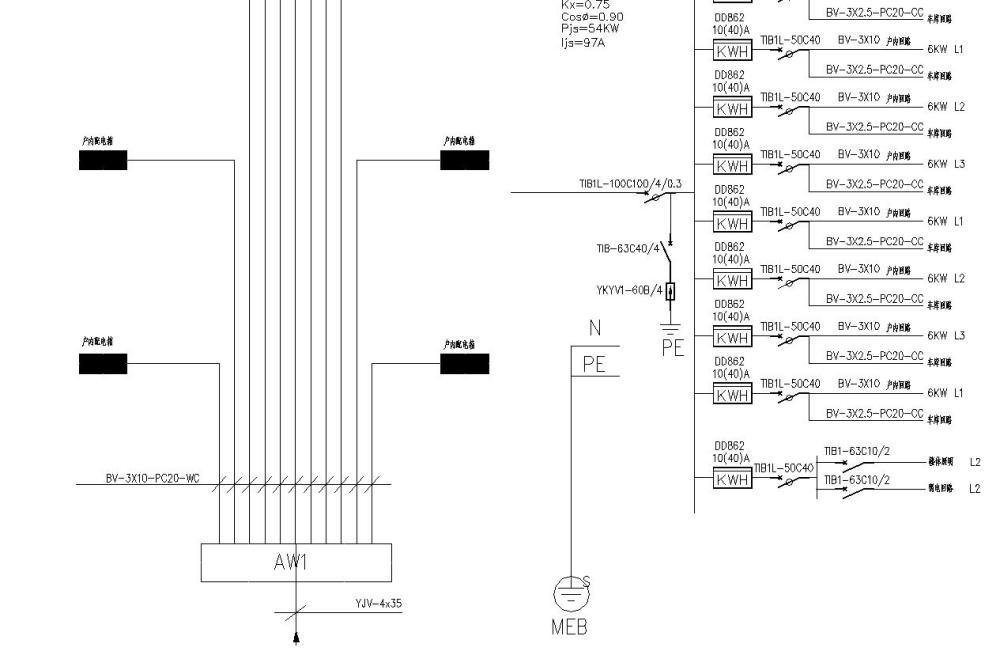

配电干线系统图

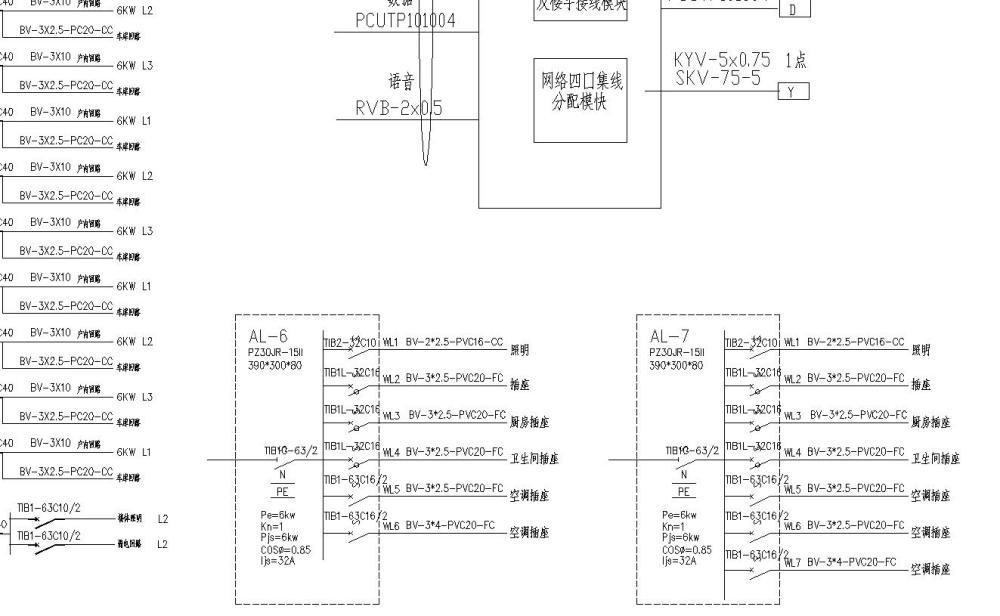

配电箱系统图

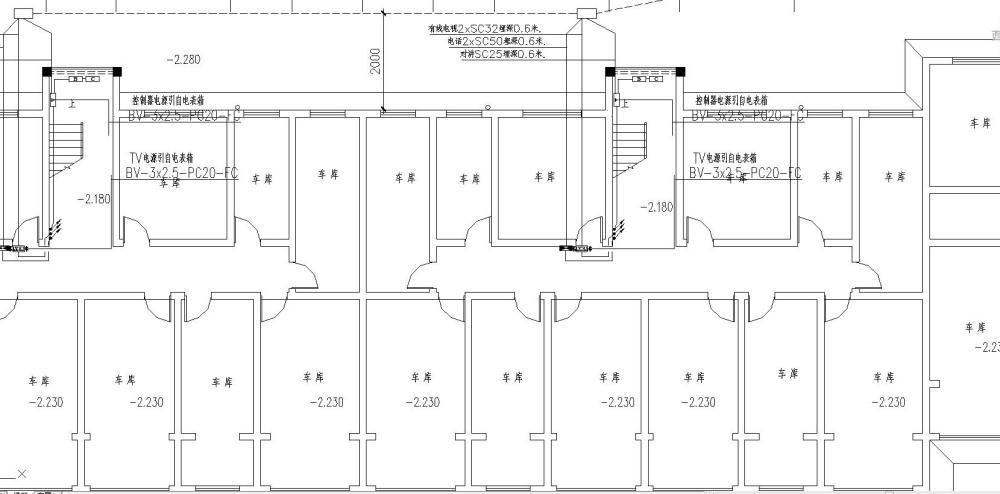

弱电平面图

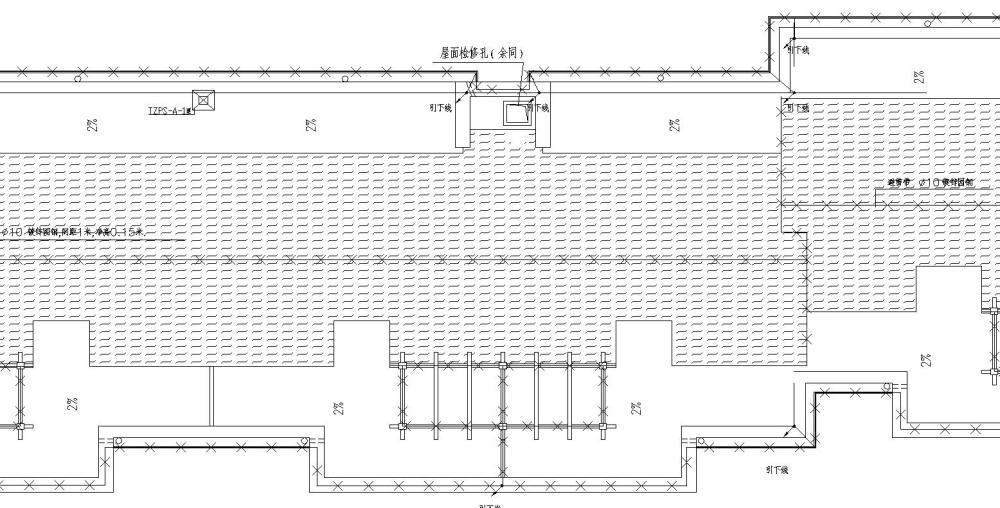

屋顶 防雷平面图
