33层商住小区楼给排水图纸(5座楼含办公楼)

  • 附件设计说明:有
  • 建筑类别:住宅,办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:33层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:90张
  • 设计年代:近代
  • 地下室用途:商业,车库,设备用房,其它
  • 生活供水设计:生活给水系统
  • 生产供水设计:循环冷却水系统
  • 排水设计:污水系统,废水系统,雨水系统,机房排水,消防排水
  • 消防设计:室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,气压水罐,稳压泵,水池
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:三区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级,中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:水箱,水泵,泵房,厨房,卫生间,集水坑,阀门管件,设备房布置
  • 项目所在地:河南

附件详情

  • 资料目录 参考图集 图例 主要设备材料表
  • 给排水设计说明
  • 地下室给排水平面图
  • 地下室喷淋平面图
  • 地下夹层给排水平面图
  • 一层给排水平面图
  • 一层喷淋平面图
  • 二层给排水平面图
  • 二层喷淋平面图
  • 三层给排水平面图
  • 三层喷淋平面图
  • 四~二十层给排水平面图
  • 四~二十层喷淋平面图
  • 二十一~三十三层给排水平面图
  • 二十一~三十三层喷淋平面图
  • 电梯机房层给排水平面图
  • 屋面给排水平面图
  • 给水系统原理图
  • 消火栓给水系统原理图
  • 喷淋、空调冷凝水、雨水系统原理图
  • 污水排水系统原理图
  • 户型给排水系统图
  • 管井大样图

附件详情

该项目位于河南,工程为33层商住小区项目,含商住楼、综合楼、办公楼。包括A座楼、B座楼、C座楼、D座楼、E座楼。包括负一层~三十三层住宅,建筑高度为97.490米。E座楼项目,包括负一层车库,一~二层商业,三~二十八层办公,建筑高度为96.740米。
设计范围:室内给水系统;室内排水系统;室内消火栓系统;喷淋系统;建筑灭火器配置。
,共90张图。

E座一层给排水平面

D座二层喷淋平面

B座一层喷淋平面

A一层给排水平面图

A四~二十层给排水平面图

一、三层卫生间平面大样图

E座给排水及 消防系统

C标准层户型给排水系统图

A给水系统原理图

C一层给排水平面

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

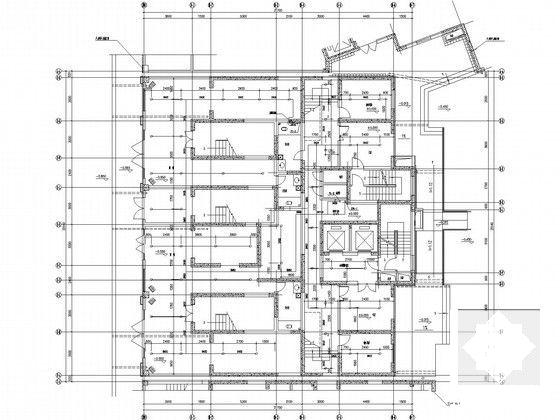

  • 33层商住小区楼给排水图纸(5座楼含办公楼) - 1
    第 1 张图

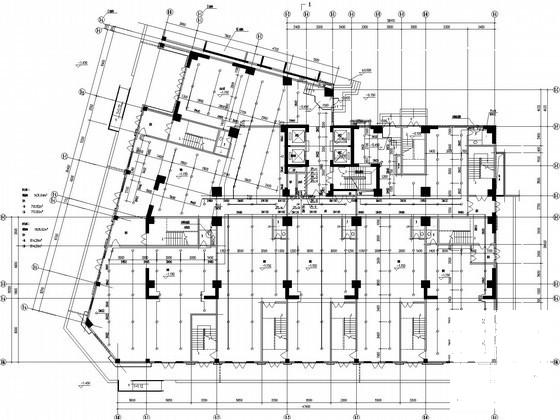

  • 33层商住小区楼给排水图纸(5座楼含办公楼) - 2
    第 2 张图

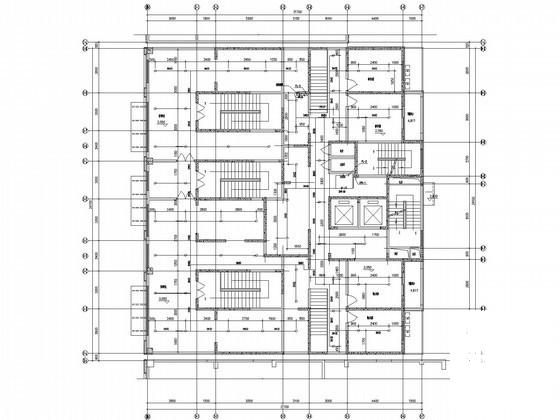

  • 33层商住小区楼给排水图纸(5座楼含办公楼) - 3
    第 3 张图

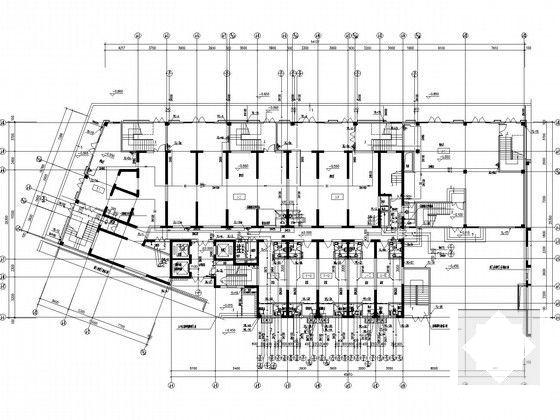

  • 33层商住小区楼给排水图纸(5座楼含办公楼) - 4
    第 4 张图

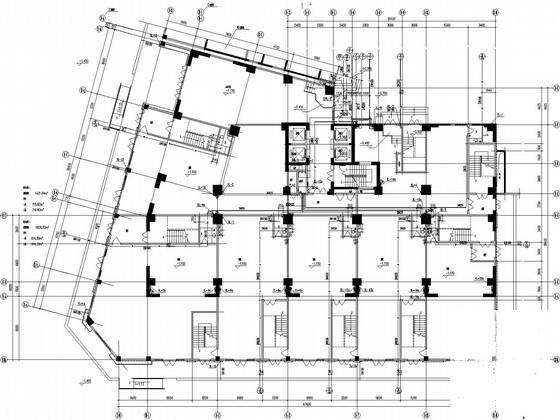

  • 33层商住小区楼给排水图纸(5座楼含办公楼) - 5
    第 5 张图
  • 33层商住小区楼给排水图纸(5座楼含办公楼) - 6
    第 6 张图
  • 33层商住小区楼给排水图纸(5座楼含办公楼) - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
