11层小区商住楼给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：9069.46平方米
- 建筑地上层数：11层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：76张
- 设计年代：近代
- 地下室用途：车库,设备用房
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水分区：两区
- 排水体制：污废合流,雨污分流
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：10
- 大样节点：泵房,卫生间
- 项目所在地：四川
附件详情

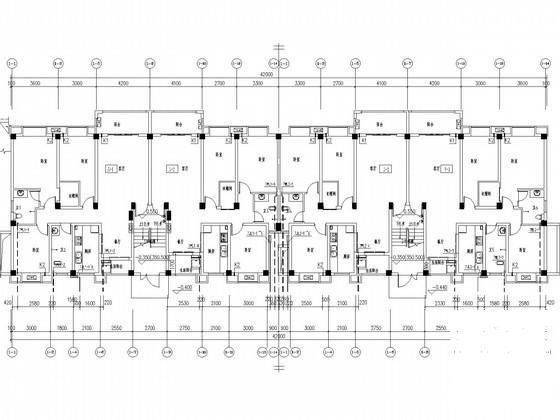

- 给排水平面图
- 厨卫大样图
- 给水系统图
- 排水系统图
- 集水坑排水系统原理图
- 喷淋系统原理图
- 消火栓系统原理图
- 消防泵房大样图
- 喷淋平面图
- 给水系统图
- 空调凝结水与雨水系统原理图
- 污水系统原理图
- 卫生间详图
- 污水管网高程表
- 雨水管网高程表
附件详情
该项目为普通住宅楼，地下为停车库、设备房，地上1层为商铺，2~11层为住宅，总建筑面积为9069.46平方米，建筑高度33.95米，耐火等级为二级。设计范围：室内外给排水、消防、空调凝结水及雨水系统。
，共76张。

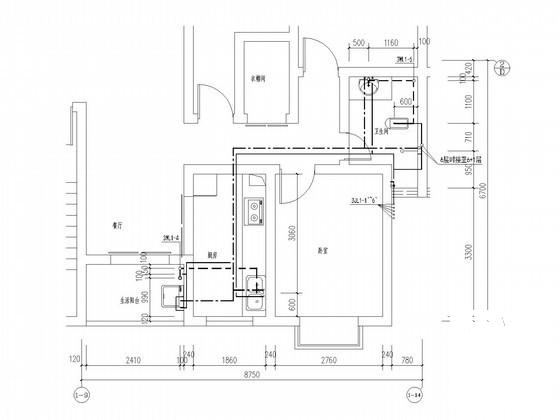

厨卫详图

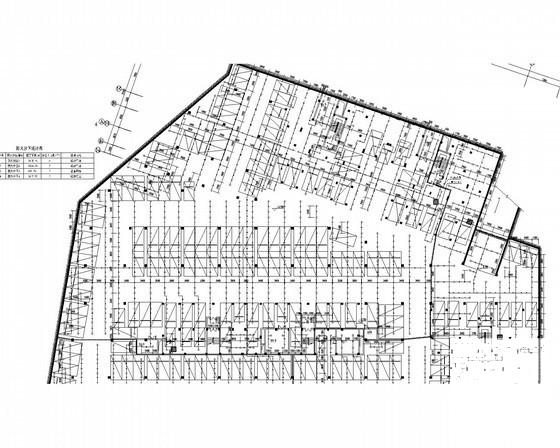

地下喷淋平面图

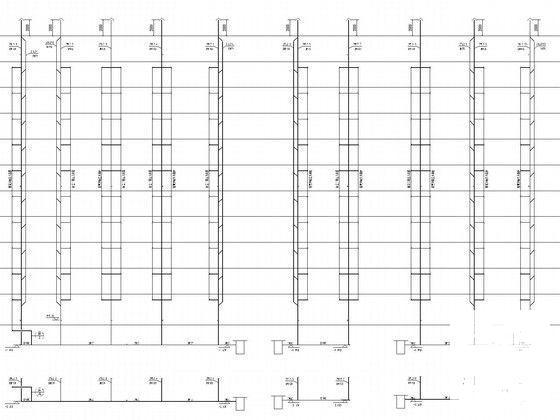

污水系统图

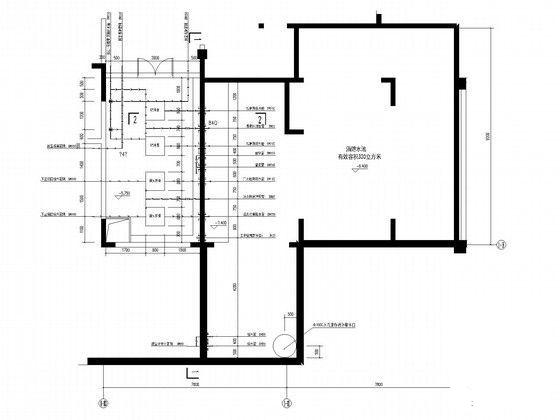

消防泵房大样图
给排水系统原理图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：8.52 MB
- 收藏次数：0
-
文件名称：
附件-995859886650068588577.rar
