11层商住小区建筑给排水施工图纸(同层排水气体灭火)

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:多层建筑,高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:11层
  • 图纸设计深度:施工图
  • 参考图纸:57张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水设备:高位水箱
  • 供水方式:市政供水,变频供水
  • 供水分区:两区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:轻危险级,中危险级Ⅰ级
  • 消火栓用水量室外(L/S):15,25
  • 消火栓用水量室内(L/S):10,20
  • 特殊系统:气体消防,同层排水
  • 大样节点:水箱,气体灭火,厨房,卫生间,阀门管件
  • 项目所在地:浙江

附件详情

  • 资料目录
  • 给排水设计总说明
  • 一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四层给排水平面图
  • 标准层给排水平面图
  • 十一层给排水平面图
  • 机房层给排水平面图
  • 屋顶层给排水平面图
  • 屋顶消防水箱大样图
  • 厨房卫生间平面放大图
  • 给水系统原理图
  • 室内消火栓系统原理图
  • 污水排水系统原理图
  • 雨水排水系统原理图
  • ……

附件详情

项目概要:该项目位于浙江,是一商住小区给排水项目,共包含8栋建筑(住宅楼、商业建筑、商住楼);其中最高建筑层数为地上11层,建筑高度为34米,其中一二层为商业网点,三层至十一层为住宅;
设计范围:该项目设计内容包括:给水系统, 排水系统, 雨水系统, 消火栓系统, 自喷淋系统、灭火器配置系统等;
,共计57张图纸;


消防泵房平面放大图

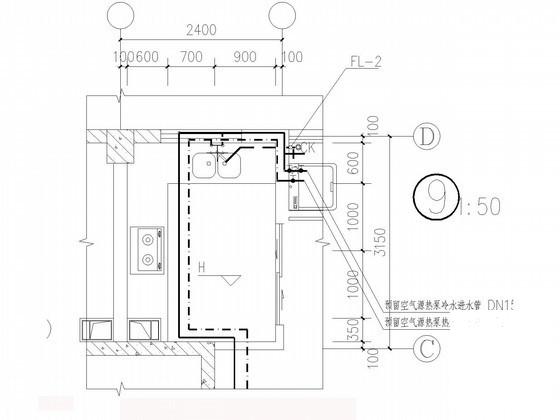

卫生间大样图

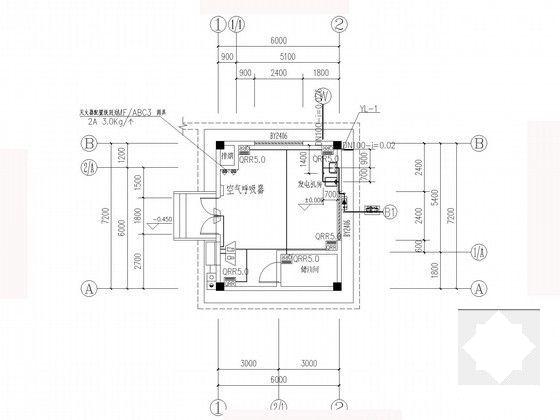

柴油发电机房气体灭火 平面布置图

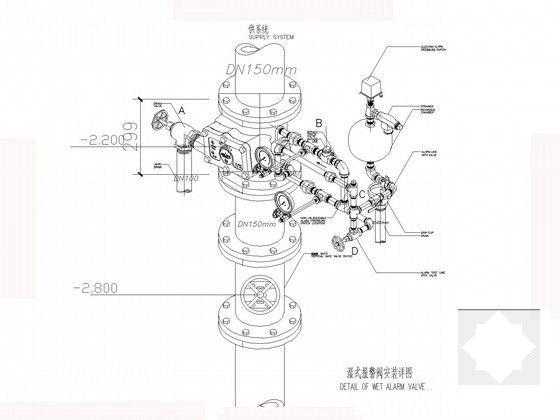

湿式报警阀安装详图

卫生间同层排水放大示意图

污水排水系统原理图

给水系统原理图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 11层商住小区建筑给排水施工图纸(同层排水气体灭火) - 1
    第 1 张图
  • 11层商住小区建筑给排水施工图纸(同层排水气体灭火) - 2
    第 2 张图
  • 11层商住小区建筑给排水施工图纸(同层排水气体灭火) - 3
    第 3 张图
  • 11层商住小区建筑给排水施工图纸(同层排水气体灭火) - 4
    第 4 张图
  • 11层商住小区建筑给排水施工图纸(同层排水气体灭火) - 5
    第 5 张图
  • 11层商住小区建筑给排水施工图纸(同层排水气体灭火) - 6
    第 6 张图
  • 11层商住小区建筑给排水施工图纸(同层排水气体灭火) - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
