商住楼给排水图纸

附件详情

一. 设计详细说明:
(一).设计依据:
1.已批准的初步设计文件
2.建设单位提供的该项目有关资料和设计任务书;
3.建筑和有关工种提供的作业图和有关资料;
4.国家现行有关给水、排水、消防和卫生等设计规范及规程
(二).设计范围:
1.该资料范围包括红线以内的给水排水、消防等管道系统及小型给水排水构筑物。2.室外总水表井至城市给水管和该项目最后一个污(雨)水检查井至城市污(雨)水检查2.室外总水表井至城市给水管和该项目最后一个污(雨)水检查井至城市污(雨)水检查
(三).管道系统:
该项目设有生活给水、污水系统、雨水系统、消火栓给水系统、自动喷水灭火系统及气体消防灭火系统。
1.生活给水系统:
1).该项目市政为两条独立水源,位于建筑物南向的长青街,管径DN300mm,供水压力为0.45MPa。 2).该项目最高日用水量为344.67m3/d.
.....
出图日期6月

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

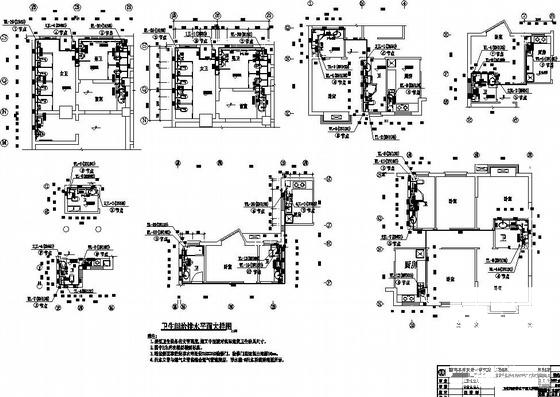

  • 商住楼给排水图纸 - 1
    商住楼给排水图纸 - 1

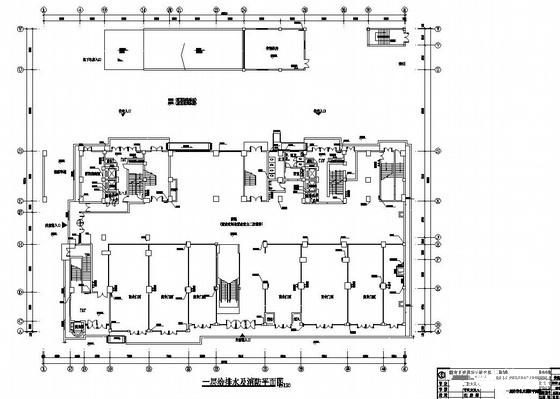

  • 商住楼给排水图纸 - 2
