17层酒店给排水消防CAD施工图纸（虹吸雨水气体灭火）
- 附件设计说明：有
- 建筑类别：酒店
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：34814.72平方米
- 建筑地上层数：17层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：52张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水分区：四区以上
- 排水体制：污废分流
- 消火栓用水量室外(L/S)：40
- 消火栓用水量室内(L/S)：40
- 特殊系统：太阳能热水系统,虹吸雨水
- 大样节点：卫生间
- 项目所在地：海南
附件详情
- 设计总说明

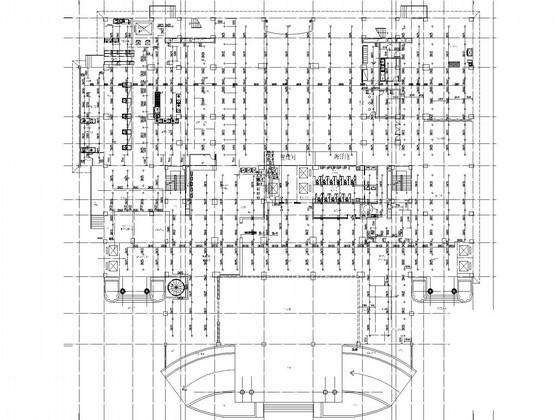

- 给排水平面图
- 消防平面图
- 冷热水给水系统图
- 排水系统图
- 雨水系统图
- 消防给水系统图
- 卫生间管道大样图
附件详情
该项目主楼总建筑面积34814.72平方米，其中地下面积992.54平方米。包含大堂、咖啡厅、中餐厅、西餐厅会议室与多功能厅。为一类高层建筑。设计范围为室外给排水、消防等管道系统、小型给排水构筑物。
，共52张。

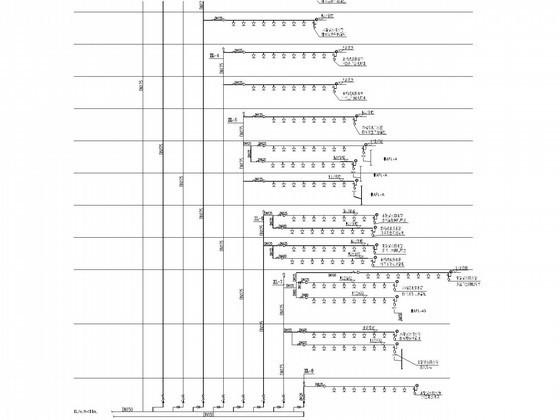

排水系统图
排水系统图

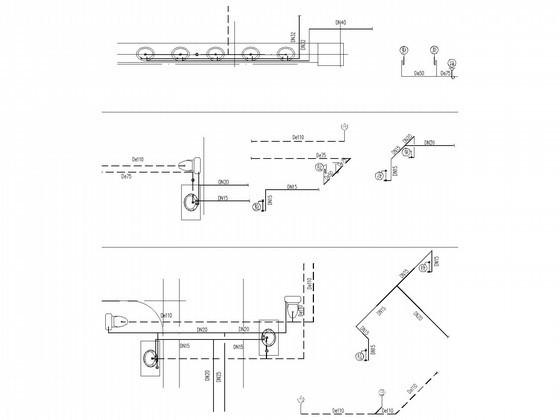

卫生间管道大样图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：9.27 MB
- 收藏次数：0
-
文件名称：
附件-995859879057775778770.rar
