地上两层高级别墅地源热泵空调设计CAD施工图纸(地暖空调电气设计)

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅,别墅
建筑高度类型：多层建筑
建筑设计面积：692平方米
建筑地上层数：2层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：45张
设计年代：近代
设计内容：空调,通风,采暖,冷热源,其它
冷热源：水地源热泵
空调系统：空气-水系统,全水系统
水系统：定流量,双管制,异程式
节点大样：集分水器,风机盘管,管道支吊架
项目所在地：安徽

附件详情

资料目录
暖通设计施工说明
地埋管系统设计施工说明
主材表、图例
风机盘管平面图
地下室新风平面图
风机盘管细节大样图
室外地埋管平面位置图
地暖盘管设计平面图
系统原理图、机房大样图
供暖主管图
采暖地面构造示意图
密集做法、分水箱安装、机房图样
分集水器内部装配图
管道水系统及细节大样图
空调强、弱电图

附件详情

稿件为安徽合肥某高尔夫别墅群两种户型地源热泵空调系统设计施工图纸。两种户型建筑面积分为为630m2、692m2。地上2层，地下1层。
设计范围：该别墅群两种户型的地源热泵空调系统设计，地板辐射采暖系统设计，空调电气设计等。地源热泵主机含制热水功能。户型单独设置地下埋管式地源热泵中央空调系统。卧室、客厅、卧室等采用风机盘管系统。地下室增加新风系统，影像室增加排风系统……

，图纸共45张。

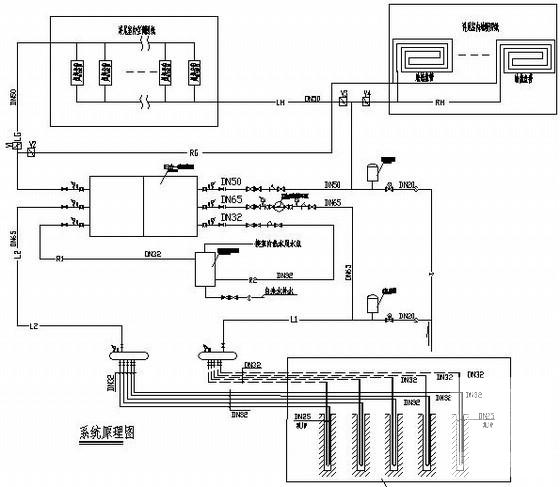

系统原理图

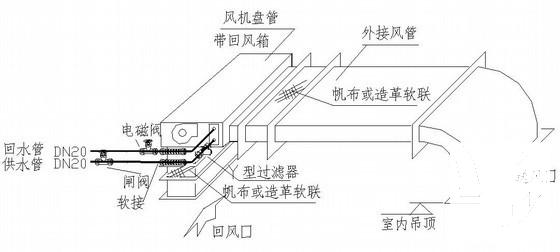

风机盘管下送风

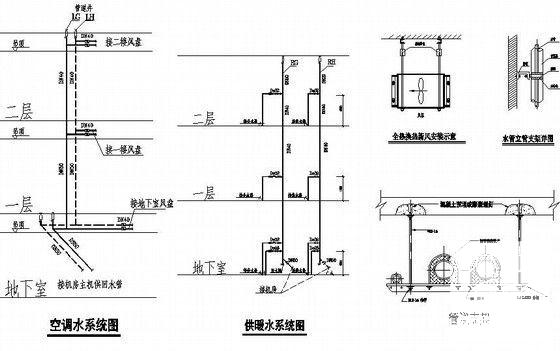

管道水系统及细节大样图

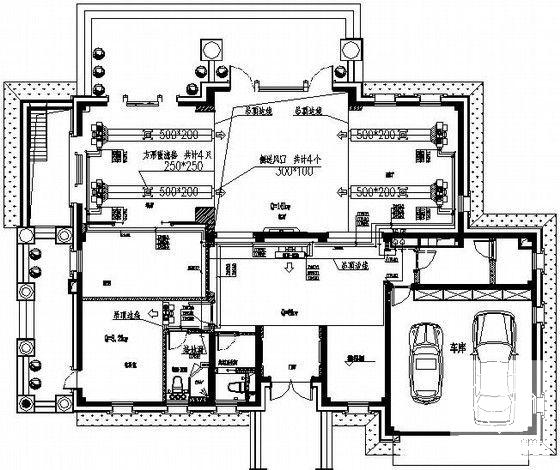

空调图

空调电气图

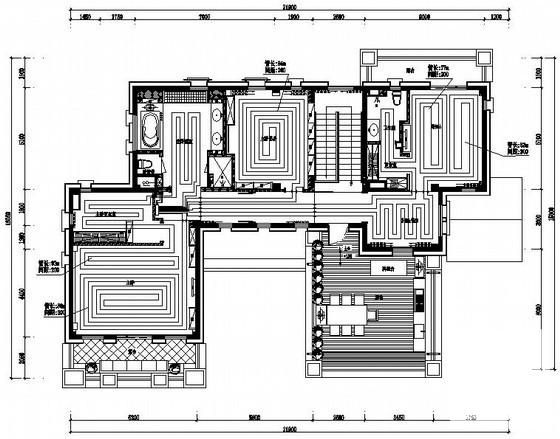

地暖大样图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
