577平米3层别墅空调及地暖热水系统施工图纸
- 设计详细说明：无
- 建筑类别：住宅, 别墅
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 设计内容：空调, 采暖
- 采暖系统：热水辐射
附件详情
该工程为别墅空调、地暖水系统设计施工。建筑物共三层，主要用住宅，空调部分采用风机盘管形式，采暖方式为空调加低温热水辐射采暖形式。空调采暖面积为577平方，其他部分采用低温热水辐射方式进行采暖......
地暖管道布置图

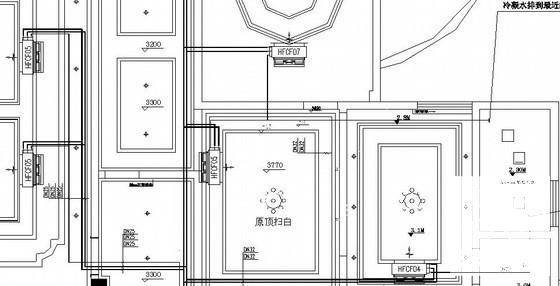

空调水管平面图
系统施工图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

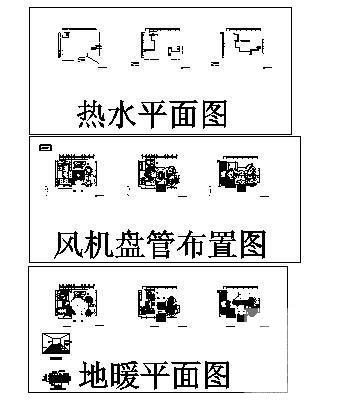

别墅热水系统 - 1 -
别墅热水系统 - 2 -
别墅热水系统 - 3 -
别墅热水系统 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-02
- 评论次数：0
- 浏览次数：0
- 文件大小：3.32 MB
- 收藏次数：0
-
文件名称：
附件-995858787695797755555.rar
别墅热水系统下载
