36米跨单层仓库结构设计施工图纸(独立基础)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:36m
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.4kN/平方米
  • 参考图纸:17张
  • 设计年代:近代

附件详情

该资料包含: 结构设计说明 ,基础平面布置及详图,锚栓平面布置图,J-2、3详图,刚架及支撑、墙架柱平面布置图,屋面檩条及拉条 平面布置图 ,墙架连接大样、QZ-1~5详图等
共17张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

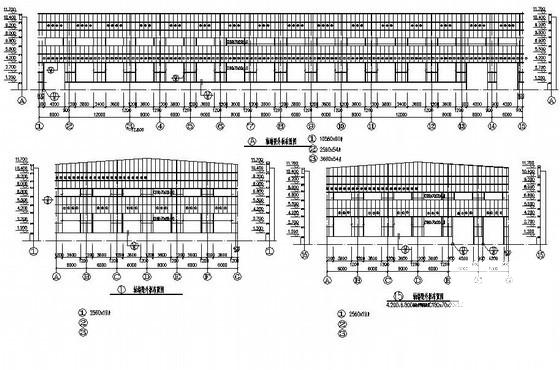

  • 基础结构设计施工图 - 1
    基础结构设计施工图 - 1

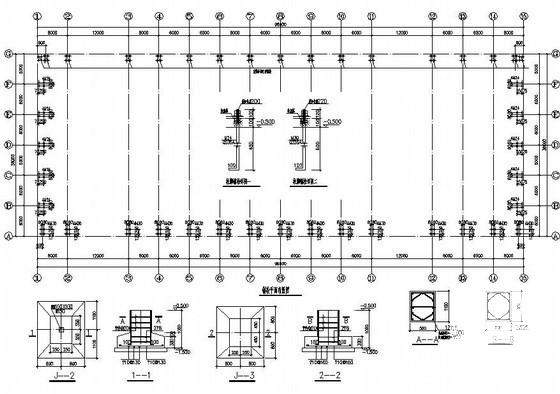

  • 基础结构设计施工图 - 2
    基础结构设计施工图 - 2
  • 基础结构设计施工图 - 3
    基础结构设计施工图 - 3
  • 基础结构设计施工图 - 4
    基础结构设计施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
