高层宾馆给排水设计CAD施工图纸.dwg

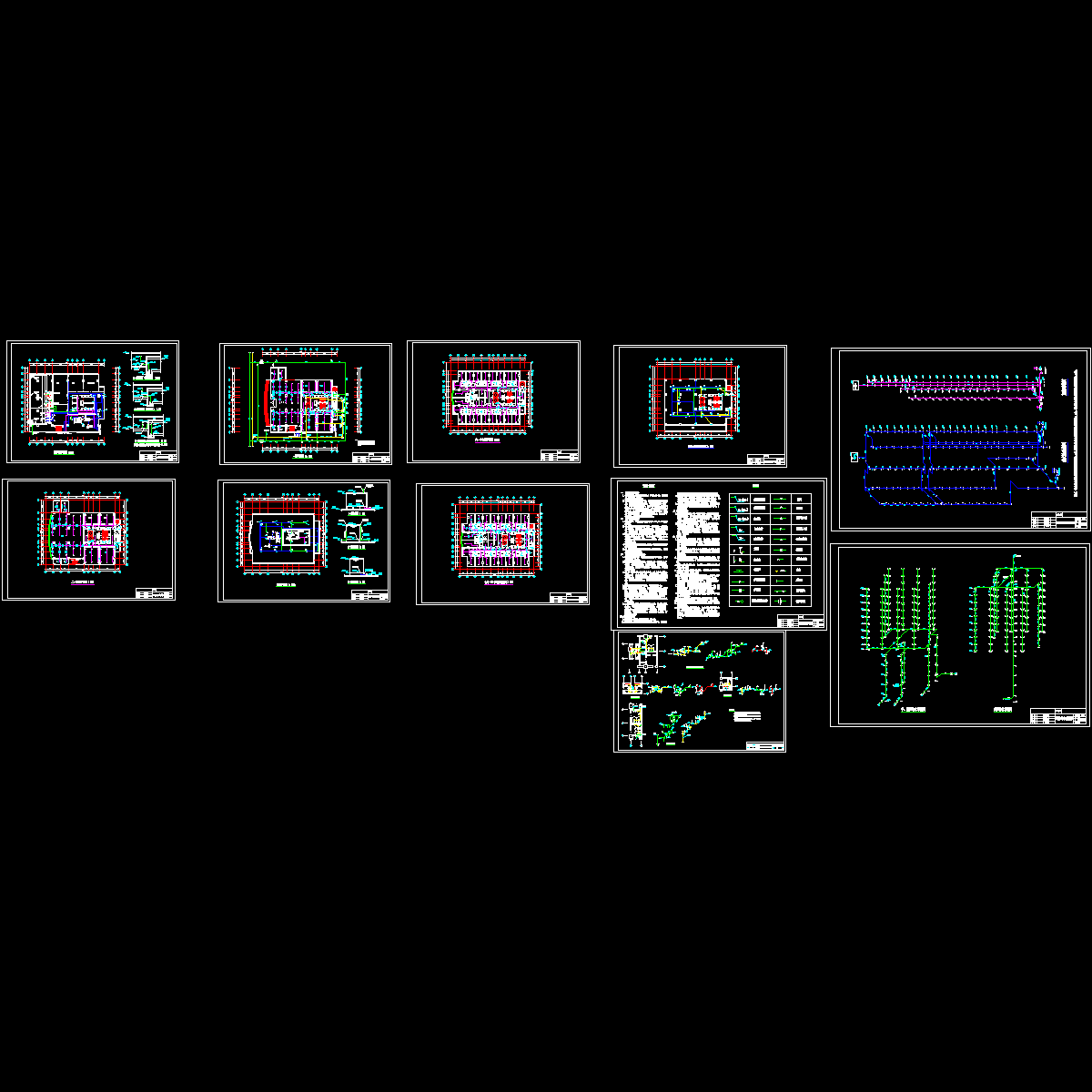

该宾馆最大日用水量为414.942m3/d，最大时用水量为34.46m3/h。给水系统竖向分为3个区：低区为负1层至地上四层，由市政管网直接供水；中区为六层至 十四层，由中区变频泵供水，为下行上给式，给水横管布置在在五层（设备层），为防止市政管网短时停水，中区管网通过减压阀与低区连接；高区为十五层至顶层，由高区变频泵供水，为上行下给方式，横管布置在顶层楼板上。 　　 消防水量：室内消防用水量为43.04L/S，室外为30L/S。喷淋设计用水量：该建筑物为中危险等级，喷淋水量为23.50L/S。 　　 该宾馆最大设计排水量为26.19L/S。 　　 图纸内容包括：1.地下室平面布置图 2.一－二十三层平面图 3.设备层平面布置图 4.消火栓和自喷系统图 5.生活冷水系统图 6.图纸说明和图例 7.局部卫生间祥图及对应单层系统图 8.屋顶平面布置图
