14层城中村改造工程给排水消防CAD施工图纸(甲级设计院2015最新设计)(自喷系统原理图)

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:68395.75平方米
  • 建筑地上层数:14层
  • 图纸设计深度:施工图
  • 参考图纸:76张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水,分区供水
  • 排水体制:污废合流,雨污分流
  • 雨水重现期:10年
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):10
  • 项目所在地:广东

附件详情

  • 给排水设计与施工说明
  • 给排水平面图
  • 自喷平面图
  • 消防水泵房大样图
  • 自喷系统原理图
  • 给水系统原理图
  • 消火栓系统图
  • 人防水箱系统原理图
  • 废水系统图
  • 污水系统图
  • 雨水系统图
  • 阳台排水系统图
  • 卫生间大样图

附件详情

该项目为城中村改造工程,二类高层建筑,地下一层为汽车库,工程总建筑面积68395.75,最高楼14层,屋顶标高40.6m。
设计范围为:建筑内的给水、排水、消防给水设计;该项目总图红线范围内的单体室外给排水、消防管线设计以及小型给排水构筑物设计。
,共76张。

给水系统图

喷淋平面图

污水系统图

消火栓系统图

卫生间大样图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 14层城中村改造工程给排水消防CAD施工图纸(甲级设计院2015最新设计)(自喷系统原理图) - 1
    第 1 张图

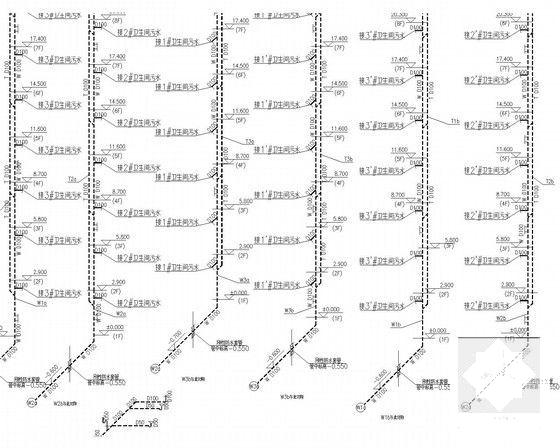

  • 14层城中村改造工程给排水消防CAD施工图纸(甲级设计院2015最新设计)(自喷系统原理图) - 2
    第 2 张图
  • 14层城中村改造工程给排水消防CAD施工图纸(甲级设计院2015最新设计)(自喷系统原理图) - 3
    第 3 张图
  • 14层城中村改造工程给排水消防CAD施工图纸(甲级设计院2015最新设计)(自喷系统原理图) - 4
    第 4 张图
  • 14层城中村改造工程给排水消防CAD施工图纸(甲级设计院2015最新设计)(自喷系统原理图) - 5
    第 5 张图
  • 14层城中村改造工程给排水消防CAD施工图纸(甲级设计院2015最新设计)(自喷系统原理图) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
