26层商住楼给排水消防CAD施工图纸(卫生间详图)

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:26层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:29张
  • 设计年代:近代
  • 地下室用途:车库
  • 消防设计:室外消火栓系统,室内消火栓系统,雨淋系统
  • 供水分区:四区
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20
  • 项目所在地:陕西

附件详情

  • 给排水管道平面
  • 给水管道系统图
  • 排水管道系统图
  • 压力排水及雨水管道系统图
  • 消防管道系统图
  • 自喷管道系统图,设备表
  • 消防水箱展开留洞图
  • 水泵房详图及卫生间详图
  • 给水管道 节点详图
  • 污水管道总平面图
  • 雨水管道总平面图

附件详情

1.该项目属于一类高层商住楼。
2.该项目 消防系统 包括消火栓系统、自动喷水灭火系统及建筑物灭火器配置设计。
3.生活排水:卫生间排水采用单立管苏维脱排水方式

给水管道总平面图

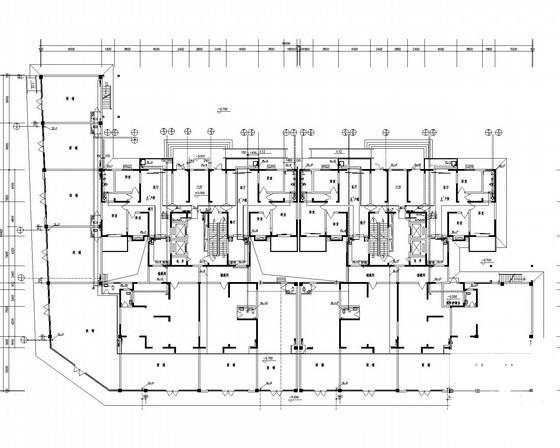

地下车库自喷管道平面图

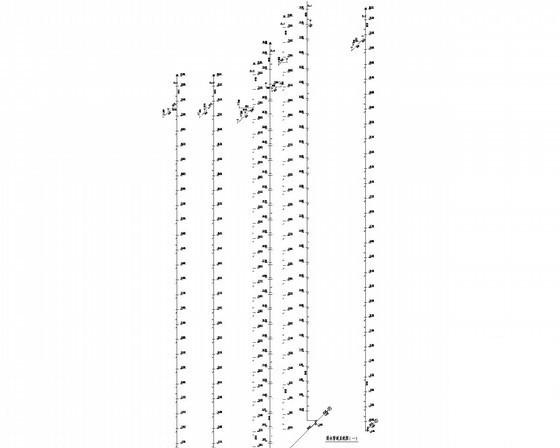

排水管道系统图
