28层商住楼给排水CAD施工图纸(消防水池泵房)

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑设计结构形式：其他结构
建筑地上层数：28层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：26张
地下室用途：车库,设备用房
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
供水设备：高位水箱,水泵站
供水方式：市政供水,分区供水,无负压供水
供水分区：三区
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
大样节点：水箱,泵房,卫生间

附件详情

资料目录
主要设备材料表
给排水设计及施工说明
室外给排水设计说明
给排水总平面图
4#楼排水系统图
4#楼给水消防系统图
一层给排水平面图
二层给排水平面图
三层给排水平面图
四层给排水平面图
五层~二十八层给排水平面图
屋顶层给排水平面图
公共卫生间给排水大样图
车库给排水系统图

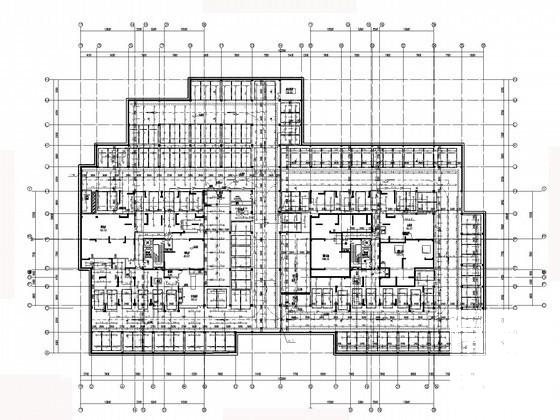

地下一层给排水平面图
地下一层喷淋平面图
消防水池泵房大样图
消防水池泵房剖面图
……

附件详情

本项目为高程商住楼给排水项目，此次设计包含两栋楼及地下车库及设备用房，本项目建设总占地面积为28420m2。项目内4号楼为28层一类高层商住楼 1层地下车库组成，总建筑面积为24318.75m2。建筑层数地上28层，地下1层，建筑高度84.1/84.9米；项目配建车位212辆，室外停车位74辆，地下车库停车位138辆。商业面积701.5m2,地下车库面积5877.52m2,总户数328户。建筑设计使用年限为50年，耐火等级地上为一级、地下一级，抗震设计烈度按6度设防，地下室防水等级为一级，屋面防水等级：屋面为I级。
设计范围：该项目设有生活给水系统、生活污废水系统、消火栓给水系统、自动喷水灭火系统、灭火器配置。
共计26张图纸；

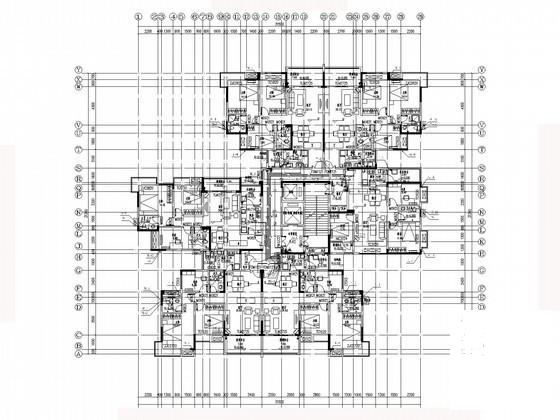

标准层给排水平面图

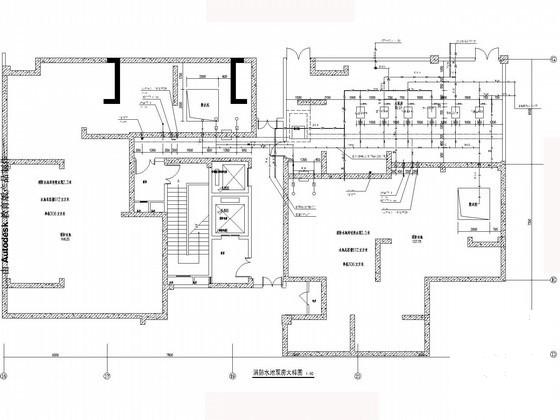

消防水池泵房大样图

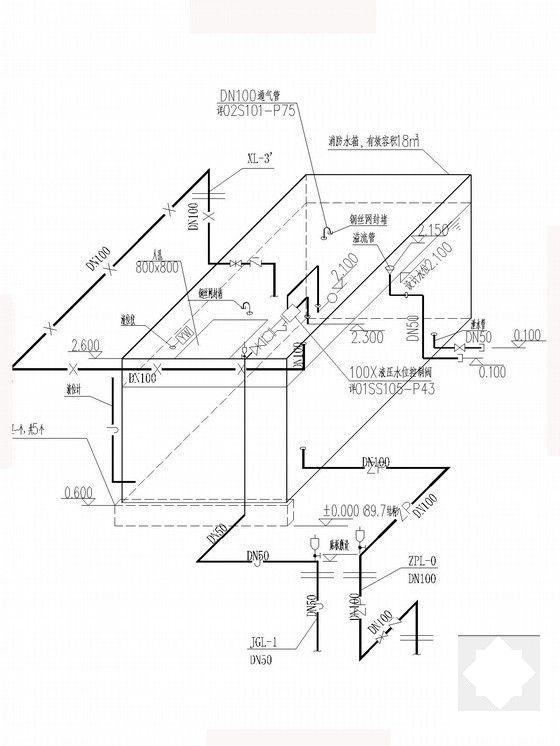

消防水箱接管系统图

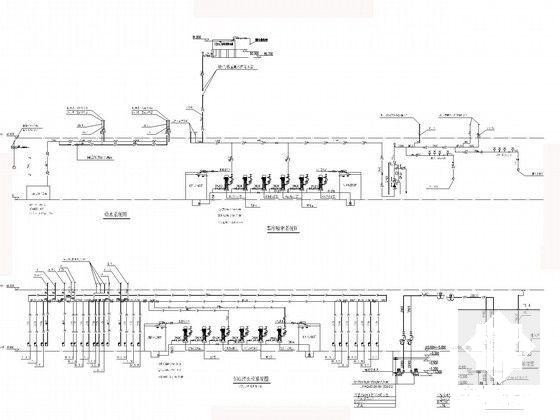

车库给排水系统图

排水系统原理图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
