19层商住楼给排水CAD施工图纸(消防管道系统)

  • 建筑类别:商业建筑
  • 建筑层数:高层建筑
  • 建筑设计面积:26906.91平方米
  • 建筑高度:62.8m
  • 地上楼层:19层
  • 地下楼层:1层
  • 设计阶段:施工图设计
  • 供水方式:高位水箱
  • 供水分区:三区
  • 污废水排水体制:合流
  • 设计内容:给水系统, 循环冷却水系统, 污水排水系统, 雨水排水系统, 消火栓系统, 喷淋系统
  • 地下室:车库
  • 设置场所火灾危险等级:中危险级Ⅱ级
  • 参考图纸:20-50张
  • 设计年代:近代

附件详情

该项目为某商住楼工程项目,建设地点:河南某市,为一类商住楼,总建筑面积:26906.91m2,建筑总高度62.8m
设计内容包括:该资料范围为包括 用地红线 以内的室内给水排水、雨水、空调冷却水、消防管道系统及灭火器的配置,雨水外排水详见建施。设计图纸共25张

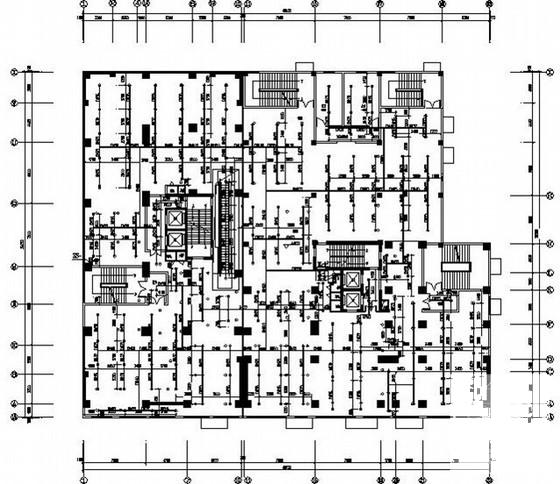

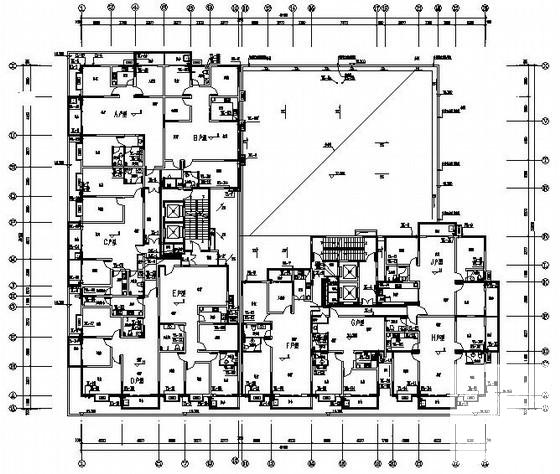

五层给水排水平面图

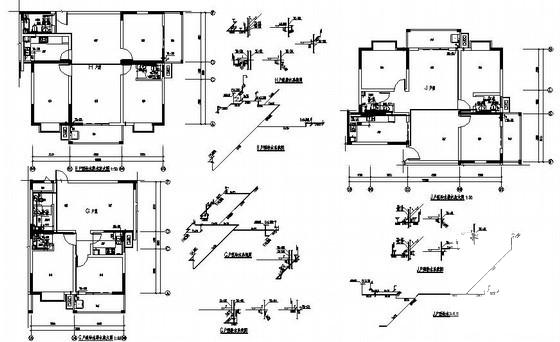

厨卫详图(四)

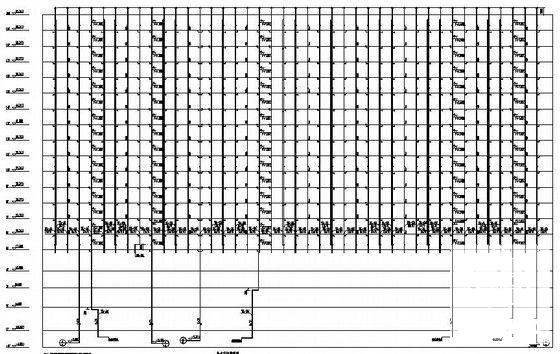

排水系统原理图

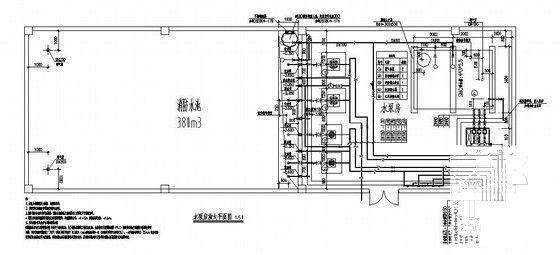

水泵房放大平面图

消火栓系统原理图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 19层商住楼给排水CAD施工图纸(消防管道系统) - 1
    第 1 张图
  • 19层商住楼给排水CAD施工图纸(消防管道系统) - 2
    第 2 张图
  • 19层商住楼给排水CAD施工图纸(消防管道系统) - 3
    第 3 张图
  • 19层商住楼给排水CAD施工图纸(消防管道系统) - 4
    第 4 张图
  • 19层商住楼给排水CAD施工图纸(消防管道系统) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
