19层商住楼给排水CAD施工图纸（大型超市）(卫生间详图)
- 附件设计说明：无
- 建筑类别：住宅,商业
- 建筑高度类型：多层建筑
- 建筑地上层数：19层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：25张
- 设计年代：近代
- 地下室用途：人防,商业,车库
- 生活供水设计：生活给水系统
- 排水设计：雨水系统
- 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
- 供水设备：水泵站
- 供水方式：市政供水,变频供水,分区供水
- 供水分区：两区
- 排水技术：重力排水
- 大样节点：卫生间
- 热水供应方式：集中热水供应
- 项目所在地：江苏
附件详情
- 地下室~十九层平面图
- 一层~三层喷淋平面图
- 自喷系统展开图
- 消火栓系统展开图
- 给水系统展开图
- 热水系统展开图
- 雨水系统展开图
- 排水系统展开图
- 商场卫生间详图
- 住宅给排水详图
附件详情
本稿件为高层商住楼给排水施工图纸（含大型超市），建筑共十九层。设计范围包含：给水系统、排水系统、雨水系统、消火栓系统、自动喷淋系统。
，共25张图纸。

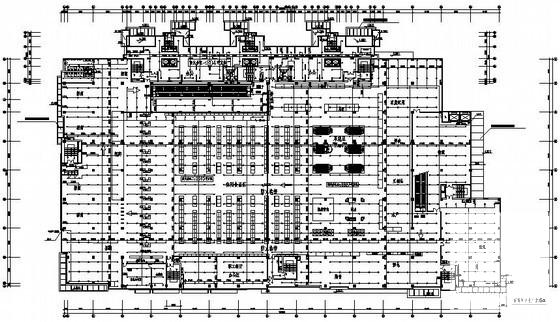

二层喷淋平面

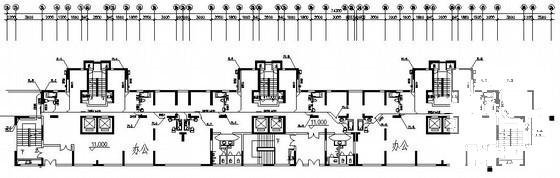

四层住宅排水平面

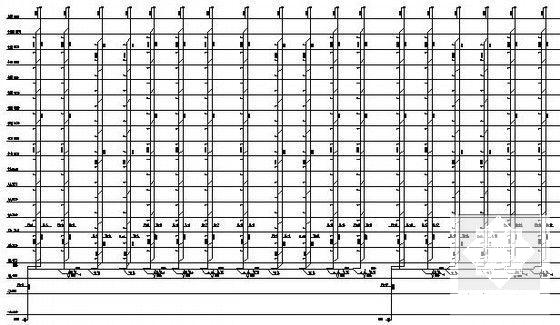

排水系统展开图 (住宅部分)

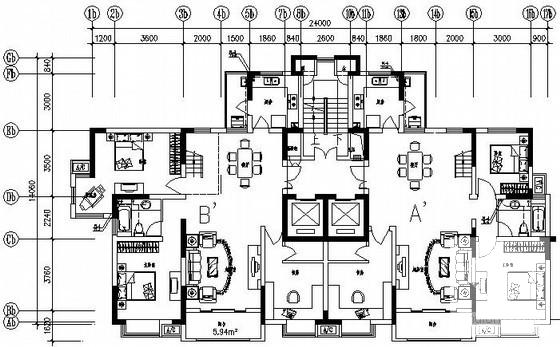

住宅给排水详图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-13
- 评论次数：0
- 浏览次数：0
- 文件大小：3.61 MB
- 收藏次数：0
-
文件名称：
附件-995860788776555509779.rar
