17层商住楼给排水消防CAD施工图纸(附通风)

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:13579平方米
  • 建筑地上层数:17层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:32张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水分区:两区
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):20
  • 大样节点:泵房
  • 项目所在地:广东

附件详情

  • 给排水设计说明
  • 喷淋给水平面图
  • 给排水平面图
  • 生活给水系统图
  • 消火栓给水系统图
  • 喷淋给水系统图
  • 排水系统
  • 水泵房排水系统图
  • 通风工程施工图设计施工总说明
  • 通风平面图

附件详情

总建筑面积13579平方米,地下一层和一二层为地下车库和商铺3层以上为住宅,高度52.45米。耐火等级二级,设计范围包括建筑物生活给排水系统、雨水排放系统、水 消防系统
,共32张。


给水系统图

排水系统图

喷淋平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

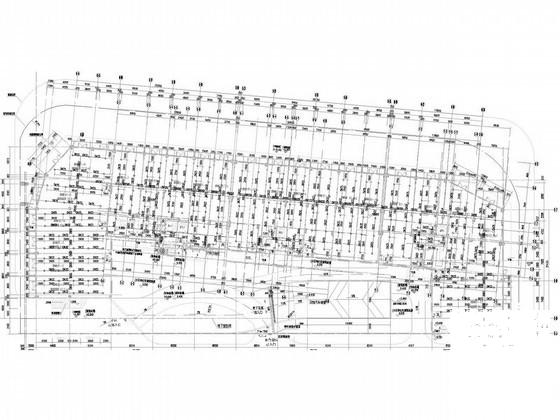

  • 17层商住楼给排水消防CAD施工图纸(附通风) - 1
    第 1 张图

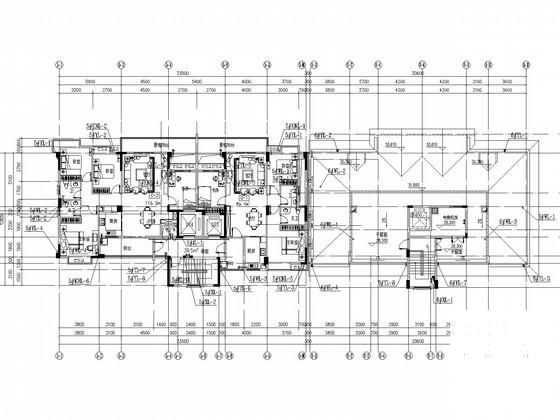

  • 17层商住楼给排水消防CAD施工图纸(附通风) - 2
    第 2 张图

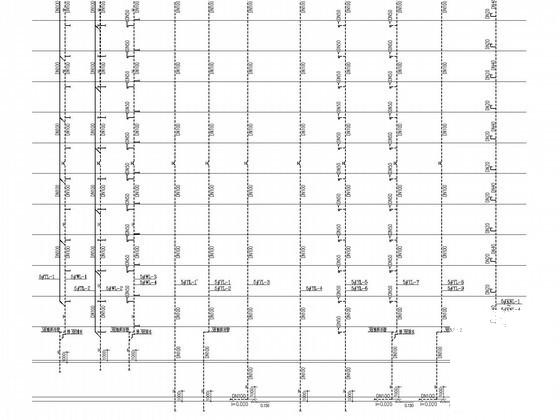

  • 17层商住楼给排水消防CAD施工图纸(附通风) - 3
    第 3 张图

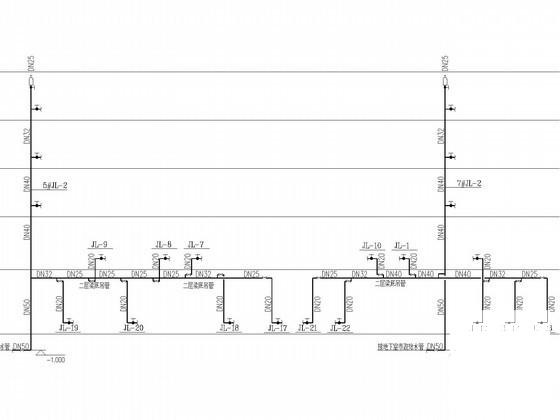

  • 17层商住楼给排水消防CAD施工图纸(附通风) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
