大桥改建工程CAD施工方案图纸设计

一、设计依据    1.1《XX公路某大桥改建工程方案设计任务书》(由某区公路管理署提供)    1.2《XX公路某大桥初步设计》评审报告    1.3《XX公路某大桥工程地质详细勘察报告》(由某区公路管理署提供)       二、设计规范    1.《公路工程技术标准》 (JTJ001—97)    2.《公路路线设计规范》 (JTJ011一94) 3.《公路路基设计规范》 (JTJ013一95) 4.《公路沥青路面设计规范》 (JTJ014一97)    5.《公路桥涵设计通用规范》 (JTJ021—89)    6.《公路钢筋混凝土及预应力混凝土桥涵设计规范》 (JTJ023—85)    7.《公路桥涵地基与基础设计规范》 (JTJ024—85)    8.《公路工程抗震设计规范》 (JTJ004—89)    9.上海市工程建设规范:《地基基础设计规范》 (DGJ08—11—1999)    10.《内河通航标准》 (GBJ139-90)       三、技术标准    3.1设计荷载:汽车—20级,挂车—100。    船撞力:按四级航道要求,顺桥轴方向P=150KN,横桥轴方向P=400KN    3.2 桥宽布置    桥宽26.1米,布置如下:0.3 3.5 0.5 8.5 0.5 8.5 0.5 3.5 0.3=26.1(m)    栏杆 非机动车道 分隔带 行车道 分隔带 行车道 分隔带 非机动车道 栏杆    3.3 桥面坡度    i纵=3.3%    行车道范围:i横=1.5%(双向坡)    非机动车道范围:i横=2.0%    3.4 桥面净空    单孔通航:通航净宽B=50m,b=40m,主孔通航净高H=7m。    3.5 设计水位    按十年一遇的通航水位,高程为 3.52m。    3.6 结构抗震   基本地震烈度为6 度,按7度烈度设防,重要性修正系数1.3。    3.7 桥梁竖曲线   按平原区二级公路路线标准设计竖曲线,在主桥对称中心处设置R=4500m的纵向竖曲线。    3.8 桥 位    某港某大桥的改建为原地拆除原地改建,新建桥梁轴线略有偏离,与老桥轴线平行,与新XX公路相接。跨径中心线与航道中心线基本重合。   3.9 照 明    在桥面0.50m宽的机非分隔带内布置路灯照明。

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 大桥改建工程CAD施工方案图纸设计 - 1

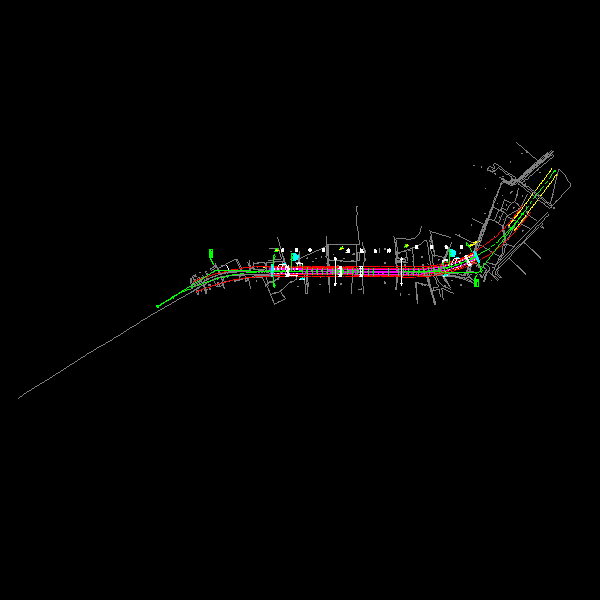

    第 1 张图
  • 大桥改建工程CAD施工方案图纸设计 - 2

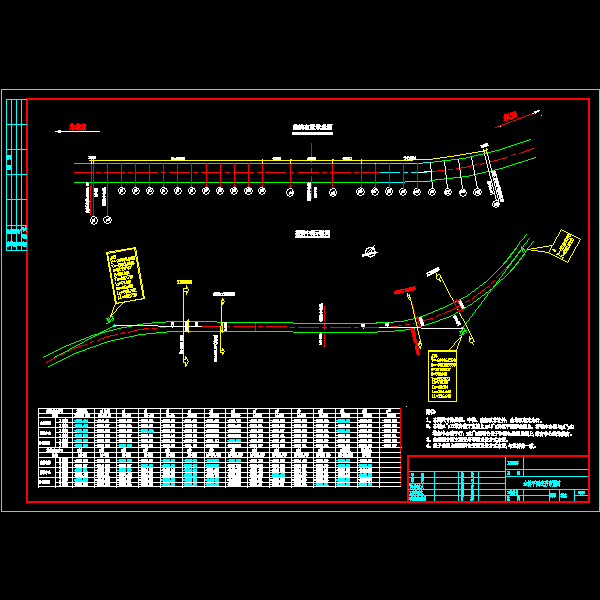

    第 2 张图
  • 大桥改建工程CAD施工方案图纸设计 - 3

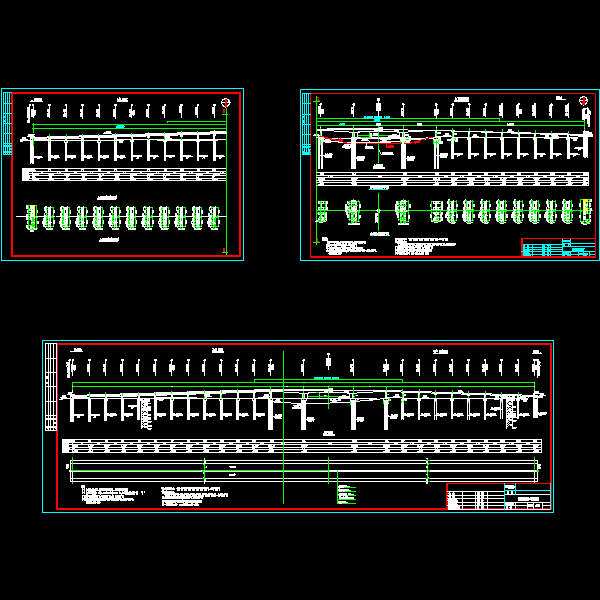

    第 3 张图
  • 大桥改建工程CAD施工方案图纸设计 - 4
    第 4 张图
  • 大桥改建工程CAD施工方案图纸设计 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
