改建工程交通工程CAD施工方案图纸设计

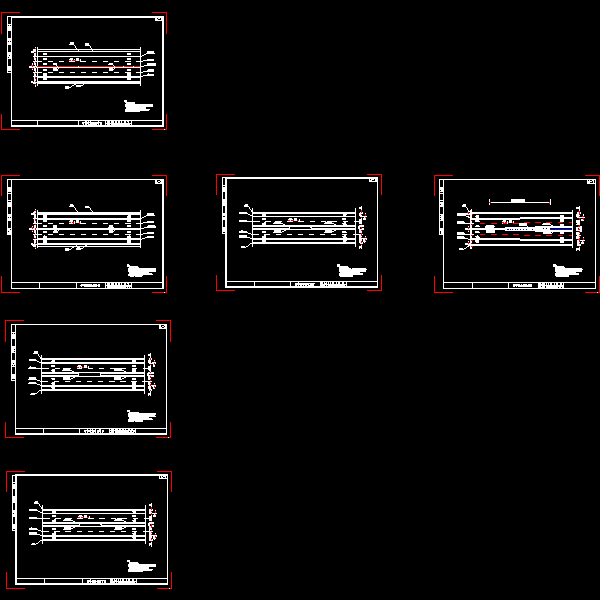

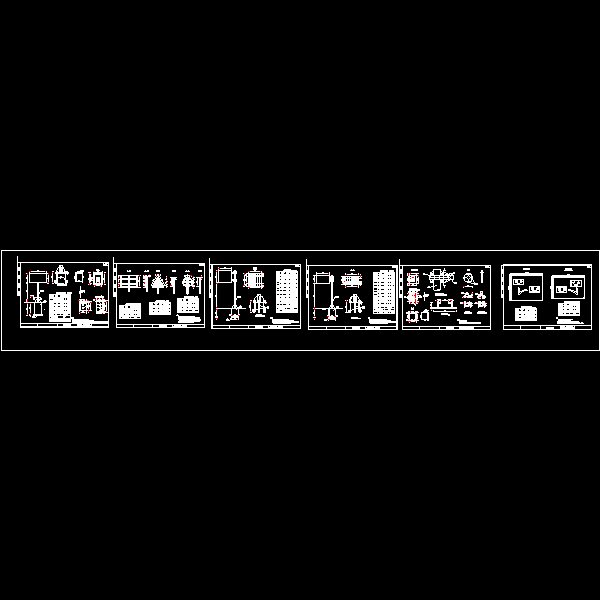

1、本项目交通工程及沿线设施的施工图设计按照现行的交通部颁发的有关规范执行。交通标志、标线均参照GB5768—1999《道路交通标志和标线》执行。 　　2、本项目交通工程及沿线设施只考虑了安全设施。安全设施中计列了标志、标线、道口立柱、轮廓标以及里程碑、百米桩、公路界碑设施。 　　3、安全设施布置情况：标线全线设置；在交叉口处设置指示牌；对主要村庄设置地名牌；在特殊路段设置限速标志等；里程碑、百米桩设置于公路两侧土路肩上；道口立柱设置在交叉口两侧的路肩上；轮廓标设置在土路肩上；公路界碑设置在公路两侧征地线处。 　　4、材料及施工要求： 　　(1)标志、标线的材料和施工技术要求，应按照GB5768—1999《道路交通标志和标线》中有关要求执行。标志基础放样应按设计桩号进行，同时应检查是否与其它结构物发生冲突，若位置不妥，可作适当调整。基础开挖至图纸设计深度后，经检查合格方可浇注混凝土。安装标志时应满足净空要求。标线涂料采用热熔型涂料，预混玻璃微珠增加标线夜间反光性。 　　(2)里程碑、百米桩、公路界碑均为钢筋混凝土。公路界碑原则上100m设置一对，如地形复杂或有特别要求时可适当增设。里程碑、百米桩、公路界碑材料和施工技术要求，应按照GB5768—1999《道路交通标志和标线》中的有关要求执行。 　　5、未尽事宜，应按照相应的施工技术规范、规程办理。
