第一章、承台施工作业指导书
4、 施工工艺 流程及技术要求
4.1、施工准备
桩身砼达到设计强度的70%或龄期不小于14天后进行承台基坑开挖…………
在基坑开挖前测量组放出孔桩中心线及开挖轮廓线，复核无误后报监理工程师复查审批，测出原地面高程，计算出开挖深度，填写好工点施工标示牌。开挖前作业班组准备好承台基坑维护材料、承台模型，钢筋场应完成钢筋的加工工作…………
4.2、 施工工艺
4.2.1、施工步骤
（1）一般地段基坑开挖
①一般情况下采用放坡开挖，先用挖掘机开挖出大概的轮廓，然后用人工进行边坡修理、基底清理，至设计标高。承台开挖，边坡不宜大于1：1，具体坡度为线路纵向侧边坡按1:1坡率放坡，线路横向两侧边坡按1:0.5坡率放坡，同时靠施工便道侧基坑边缘距离施工便道边缘距离不小于50cm…………
②基坑开挖前在基坑四周挖设截水沟。距开挖边线1米，挖成底宽0.4m，深0.4m的倒梯形排水沟…………
③开挖沿横桥向，从一端向另一端分层开挖。开挖出的土及时用汽车外运，弃土临时堆放应远离开挖轮廓线3米以上，高度不得大于2米。挖至距承台底30～40cm时，禁止机械继续向下开挖，采取人工进行清底至承台底标高。开挖过程中进行标高控制，不得超挖。若有地下水的基坑，在基坑周边设排水沟，并在基坑的一角承台结构尺寸以外设置集水井，随时用抽水机抽排水…………
（2）在边坡不能确保稳定，靠近既有道路等特殊情况时，坡面防护根据设计及现场情况选择编织袋围堰。专人负责基坑内排水，加强基坑边坡沉降、位移观测…………
①编织袋围堰
编织袋内投放编织袋容量1/2～1/3的抗渗性能较好的粘土，袋口用麻绳或绑扎丝绑扎…………
按照设计修整坡面和基坑底，采取人工上下袋，机械运送至基坑，采取人工传递或顺坡滑落至基坑，严禁抛投下坑。上下层错缝堆码整齐，堆码高度、坡度、宽度按施工设计而定…………
坡度超过3m分台阶堆码成型护坡…………
（3）承台基坑防护
承台基坑开挖完成后及时进行防护。基坑防护采用涂刷红白相间油漆的硬质钢管或其他杆件作为防护立杆和横杆，围栏距离基坑顶边缘0.5m，立杆要求插入原地面以下不小于0.5m，且保证立杆稳定，露出原地面以上1.5m，立杆间距不大于3m，设置上下两道横杆，底横杆离地高度0.5m，上下两道横杆间距1m。围栏，满挂绿色安全密网。挂设相关标识牌（如墩位编号、此处危险、此处为深坑车辆行人绕行等。）…………
（4）凿除桩头

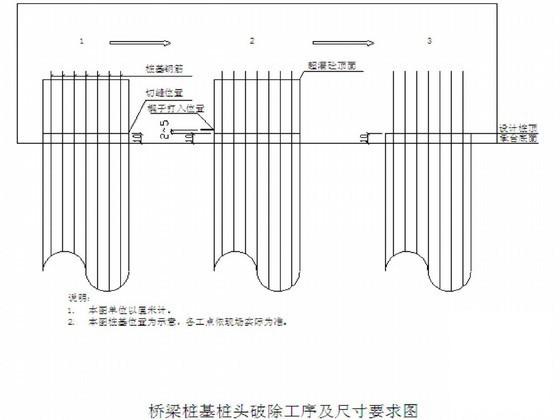

基坑开挖后清除桩头土体，由测量组测出桩顶标高。破桩头前，在桩体侧面用红油漆标注出桩顶高程位置，以防桩头被多凿，造成桩顶伸入承台内高度不够（本管段桩顶伸入承台尺寸为10cm）。采用圆刨锯沿标注线切缝一圈，在圈线以上2～ 5cm位置打入钢钎楔子，破除桩头超灌砼，再剔除切缝线以上残留砼，确保破除后桩基桩顶在同一平面，且高度满足0.1m…………
