道路改建工程施工组织设计

附件详情

【工程简介】
技术标准
公路等级：一级路
设计行车速度：60公里/小时
设计荷载：公路一级
安全等级：二级
环境类别：Ⅱ类
抗震烈度：Ⅶ度（动峰值加速度：0.1g）
路基标准轴载：BZZ-100
路基宽度：26米 ,即23米路面+2×1.5米土路肩
33米，即23米路面+2×5米非机动车道
渐变设置：通过K338.870处交叉口进行变化
路拱设置：行车道采用2%直线双向坡，土路肩采用3%向外直线坡。
涵洞宽度：与路基同宽
新建路段路面结构：
4cm细粒式SBS改性沥青混凝土面层(AC-13C)
6cm中粒式沥青混凝土面层(AC-20C)
20cm水泥稳定碎石基层
20cm水泥稳定碎石底基层
20cm级配砂砾垫层
非机动车道路面结构：
5cm中粒式沥青混凝土 (AC-16F)
20cm水泥稳定砂砾
20cm级配砂砾垫层
计划总工期为138天。
【内容摘取】
全线设置9个交点，路基中心线为平面设计线；纵断面共设14个变坡点，路基设计中心线处的标高为设计标高；横断面为双向6车道；超高过渡方式为绕路中心线旋转，先将外侧车道绕路中心线旋转抬高，待达到与内车道路面横坡一致时，整个断面一同绕中心线旋转，直到设计超高值。
……
主要分项工程 施工工艺 ：

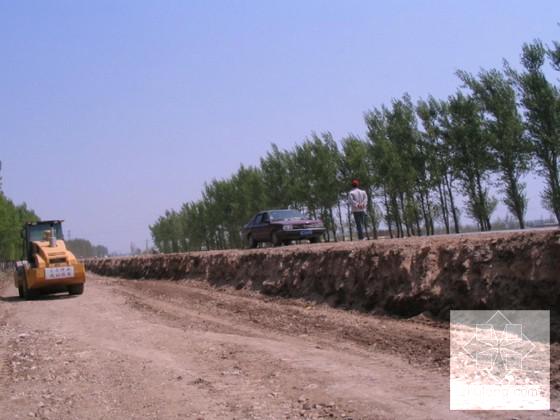

路基施工
采用挖掘机、装载机配合自卸车开挖土方。推土机、平地机整平路槽底面，压路机碾压，待基底压实度满足要求后填筑土方。
挖、装、运、摊、平、压、检测，采用机械化一条龙作业。施工过程中各种压实机械进行组合碾压，其碾压及组合方式，依据试验路段的结果进行，并在实施过程中根据试验检测数量进行调整，以达到最佳组合目的。
……
实施试验路段的施工
为确保该项目的施工质量和施工进度，以点指导面，拟实施试验路段，长度200m。
试验段 施工方案 ：
1、清除表土、路基开挖至设计位置高程及宽度。
2、路槽底面晾晒
3、路槽底面碾压，采用履带式推土机、平地机整平，压路机碾压，压实度达到设计要求。
……
碎石封层的施工
向洒过透层的基层表面均匀喷洒改性乳化沥青，为保证雾状喷洒形成均匀等厚度的沥青膜，必须保持沥青在170-180℃的温度。
在喷洒乳化沥青同时，应……
……
主要分项工程的施工顺序如下：
1、路基工程施工顺序
施工准备→施工放样→场地清理及基底处理→开挖或填筑土石方→摊铺平整→碾压夯实→开挖……
2、砂砾垫层施工顺序
施工准备→施工放样→ 备料、摊铺土→洒水闷料、整平轻压……
4、路面基层施工顺序
施工准备→施工放样→ 厂拌稳定土混合料……
5、沥青混合料面层施工顺序
施工准备→洒布透(粘)层沥青→施工放样→混合料……
……
