23层医院给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑地上层数：23层
- 图纸设计深度：施工图
- 参考图纸：23张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
- 供水方式：市政供水
- 供水分区：无
- 排水技术：重力排水
- 大样节点：卫生间
- 项目所在地：河南
附件详情
- 一层~二十三层给排水平面图（共9张）
- 一层~二十三层自动喷水平面图（共9张）
- 一层~二十三层卫生间给排水大样图（共4张）
- 一层~二十三层喷淋预算图（共9张）
附件详情
本稿件为某医院给排水消防全套施工图纸，该资料为医院住院大楼室内装饰工程公共卫生间的给排水设计，由于土建已对各公共卫生间进水管端头，以及排水预留端头施工到位，所以说该资料只设计从各给水管的第一个阀门出来到各洁具末端，以及排水横管的设计。
，共张23图纸

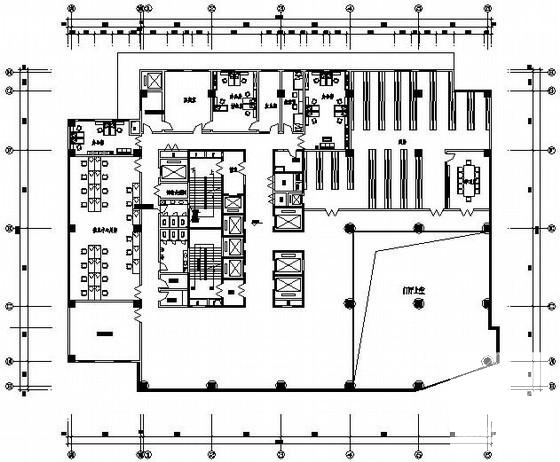

二层给排水平面图

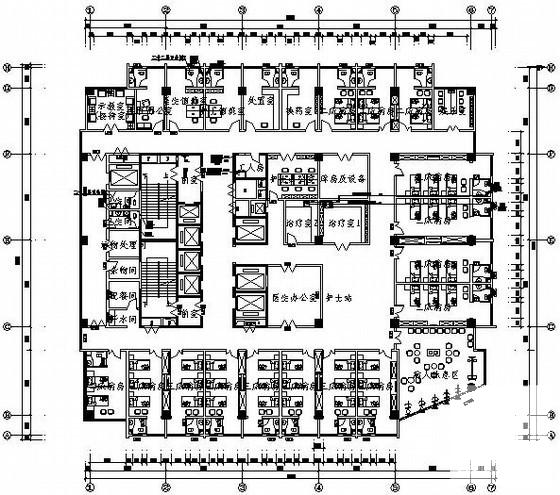

二十二层给排水平面图(标准护理单元)
一层卫生间3大样图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

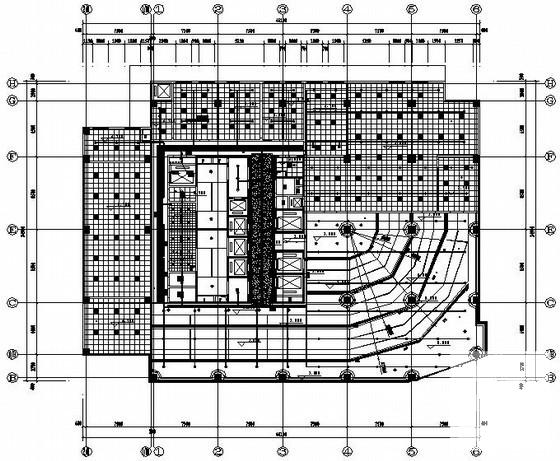

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-14
- 评论次数：0
- 浏览次数：0
- 文件大小：1.93 MB
- 收藏次数：0
-
文件名称：
附件-995859700550775887855.rar
