山东某医院水暖图纸
该项目为XX区XX医院，建筑总建筑面积4980平方米，东西长66.560米,南北宽35.640米。设消火栓给水及自动喷水灭火系统给水；灭火器系统。医院内的生活给水系统;污水系统。
设计范围：
1、该资料范围为消防给水；包括消火栓给水及自动喷水灭火系统给水；灭火器的计算。医院内的生活给水设计;污水系统设计。
2、该资料给水管道到室外阀门井及水泵结合器处，排水管道到出外墙第一个检查井。

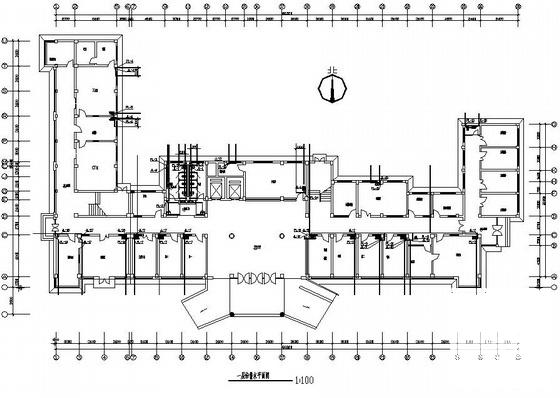

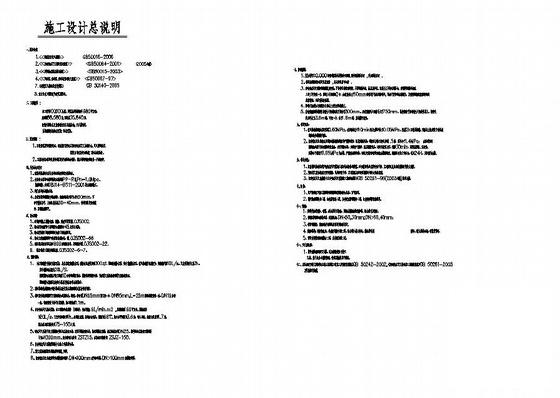

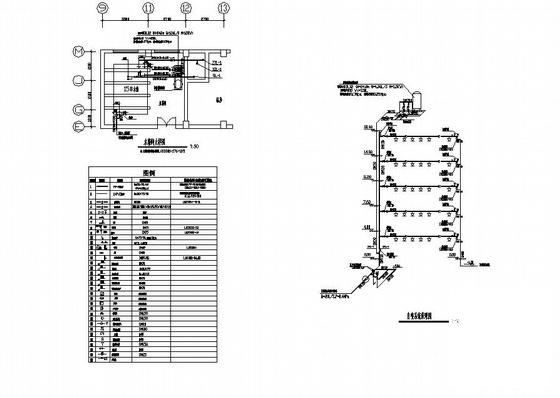

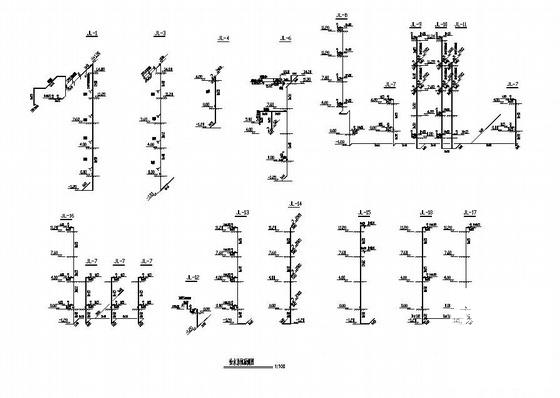

这份参考资料包括给排水、暖通两部分，给排水部分主要包括设计说明、给排水平面图、消防平面图、给排水系统轴测图、消火栓系统轴测图、自喷系统原理图、水箱间大样图 等，共23张图纸。
