18960平米5层城市展览馆空调通风系统设计施工大样图

  • 设计说明:有
  • 建筑类别:办公,餐饮,文化
  • 建筑高度类型:多层建筑
  • 建筑设计面积:18960.2平方米
  • 地上层数:5层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:23张
  • 设计年代:近代
  • 设计内容:空调,通风,冷热源,机房,人防,其它
  • 冷热源:电动压缩式冷水机组,水地源热泵
  • 空调系统:全空气系统
  • 全空气系统:定风量
  • 水系统:单式泵,变流量,双管制,异程式
  • 送风方式:其他
  • 节点大样:风机盘管,制冷机组,空气处理机组,管道支吊架
  • 项目所在地:浙江

一、项目概要:
该项目位于浙江省,是一个多层城市展览馆建筑项目,地上5层,地下1层,总建筑面积约18960.2平方米。主要功能包括:展厅、办公、会议、餐厅等。展厅部分共三层,办公楼部分5层,地下一层为地下车库。属多层建筑。
图纸内容主要包含空调通风设计及施工说明,主要设备材料表及图例,室外地埋管换热器设计施工说明,机房系统图,大样图,空调机房平面布置图,空调水管平面图,室外埋管 平面布置图 ,空调立管系统图,空调风管平面图等...

二、空调系统:
1.冷热源:采用水源螺杆热泵机组,土壤源热泵机组...
2.风系统:采用一次回风双风机定风量全空气空调系统,上送上回...
3.水系统:空调冷冻水系统为一次泵变流量系统,总供回水管上加设旁通管,空调末端为变流量系统,两管制、异程式系统形式...

图纸展示:

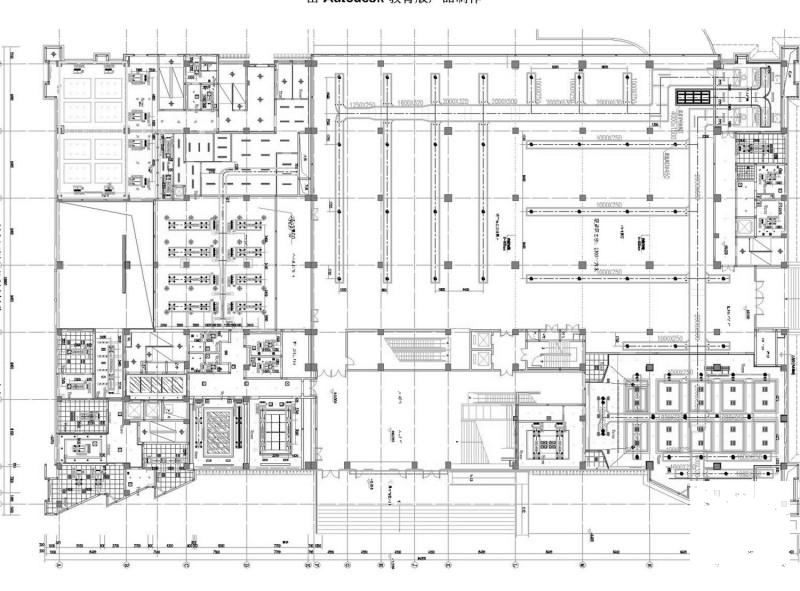

首层空调风管平面图

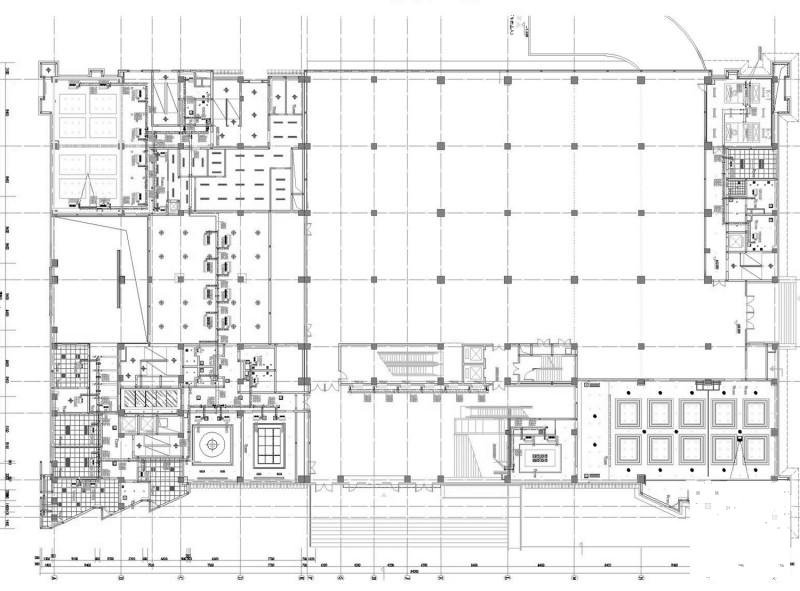

首层空调水管平面图

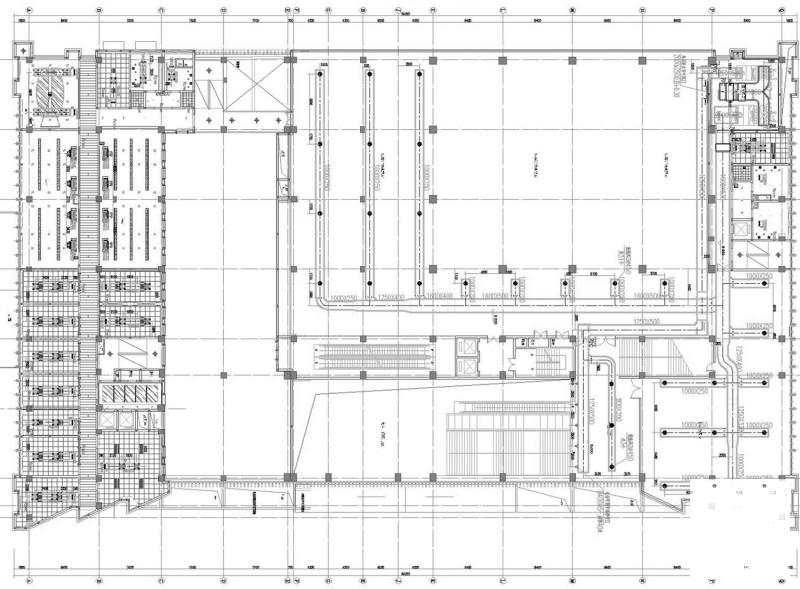

二层空调风管平面图

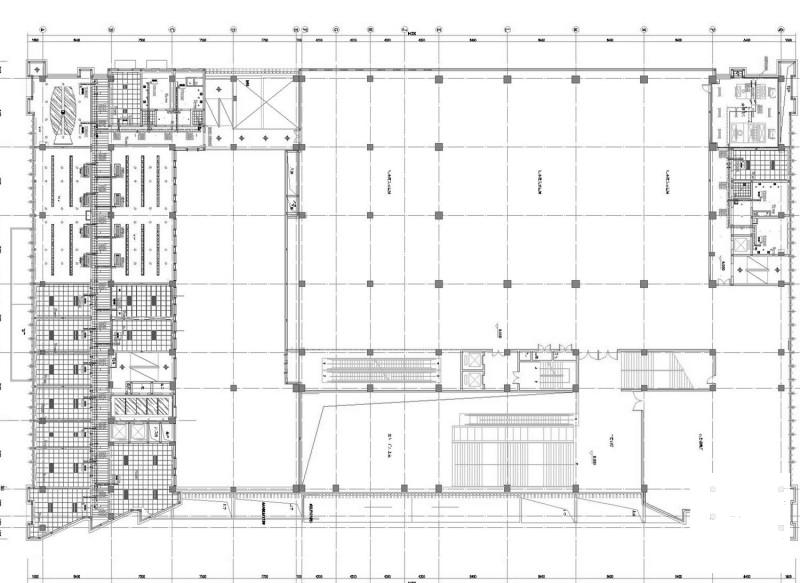

二层空调水管平面图

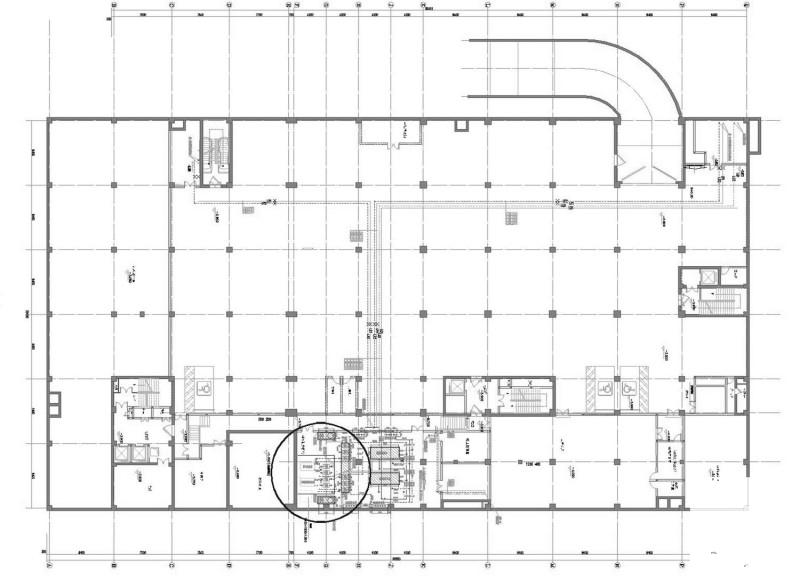

地下一层空调水管平面图,空调机房平面布置图
展示馆门厅地暖平面图
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 展览馆空调通风 - 1
    展览馆空调通风 - 1
  • 展览馆空调通风 - 2
    展览馆空调通风 - 2
  • 展览馆空调通风 - 3
    展览馆空调通风 - 3
  • 展览馆空调通风 - 4
    展览馆空调通风 - 4
  • 展览馆空调通风 - 5
    展览馆空调通风 - 5
  • 展览馆空调通风 - 6
    展览馆空调通风 - 6
以上是部分截图,请下载附件后查看完整高清内容
