综合办公楼脚手架施工方案

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 脚手架材料:钢管 脚手架
  • 脚手架搭设:双排脚手架
  • 脚手架支固:落地式脚手架
  • 连接方式:扣件式
  • 搭设高度:22m
  • 编制时间:
  • 基本参数:立杆纵距1.5m(局部将有所调整,但均不大于1.8m),横距为1.05m(可平铺三块竹串脚手板,每块宽为250mm),步距为1.8m。

附件详情

  • 一、编制依据
  • 二、项目概要
  • 三、施工部署
  • 四、脚手架构造要求
  • 五、脚手架的搭设和拆除施工工艺
  • 六、目标和验收标准
  • 七、安全文明施工保证措施
  • 八、应执行的强制性条文
  • 九、主要附图及搭设方式

附件详情

教学楼:建筑平面呈门形为外走廊布局,框架结构,建筑总长49.8米,总宽48.9米,建筑檐口标高为19.95m,地上五层,层高3.9m,室内外高差0.45m;综合教学楼:建筑平面形状呈U形,框架结构,建筑总长46.5米,总宽54.4米,建筑檐口标高为20.25m,地上五层,层高3.9m,室内外高差0.15-0.75m。1#教学楼与综合教学楼之间设2层3.6米宽的风雨连廊。 落地脚手架搭设施工工艺:落地脚手架搭设的工艺流程:场地平整、夯实→碎石土回填分层夯实→设置立杆垫板→排放纵向扫地杆→坚立杆→将纵向扫地杆与立杆扣接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装剪刀撑→安装连墙件→扎安全网→作业层铺脚手板和挡脚板。 根据构造要求在建筑物四角用尺量出内、外立杆离墙距离,并做好杆记。用钢卷尺拉直,分出立杆位置,并用小竹片点出立杆标记,垫板应准确地放在定位线上,垫板必须铺放平稳,不得悬空。 在搭设首层脚手架的过程中,沿四周每框架格内设一道斜支撑,拐角处双向增设,待该部位与脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时,应采取临时稳定措施,直到连墙件搭设完毕后方可拆除。 双排架宜先立内排立杆,后立外排立杆,每排立杆宜先立两头的,再立中间的一根,互相看齐后,立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时,宜先立外排,后立内排。
2、脚手架的拆除施工工艺
拆架程序应遵守由上而下,先搭后拆的原则,一般的拆除顺序为:安全网→拦杆→脚手板→剪刀撑→横向水平杆→纵向不平杆→立杆。
不准分立面拆架或在上下两步同时进行拆架,做到一步下清、一杆一清。拆立杆时,要先抱住立杆再拆开最后两个扣。拆除纵向水平杆、斜撑、剪刀撑时,应先拆中间扣件,然后托住中间,再解端头扣。所有连墙杆等必须随脚手架拆除同步下降,严禁先将连墙件整层或娄层拆除后再拆脚手架。
分段拆除高差不应大于2步,如高差大于2步,应增设连墙件加固。保证拆除后架休的稳定性不被破坏,连墙杆被拆除前,应加设临时支撑防止变形、失稳。当脚手架拆至下部最后一根长钢管的高度(约6m)时,应先在适当位置塔临时抛撑加固后再拆连墙件。
…………
共16页,。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

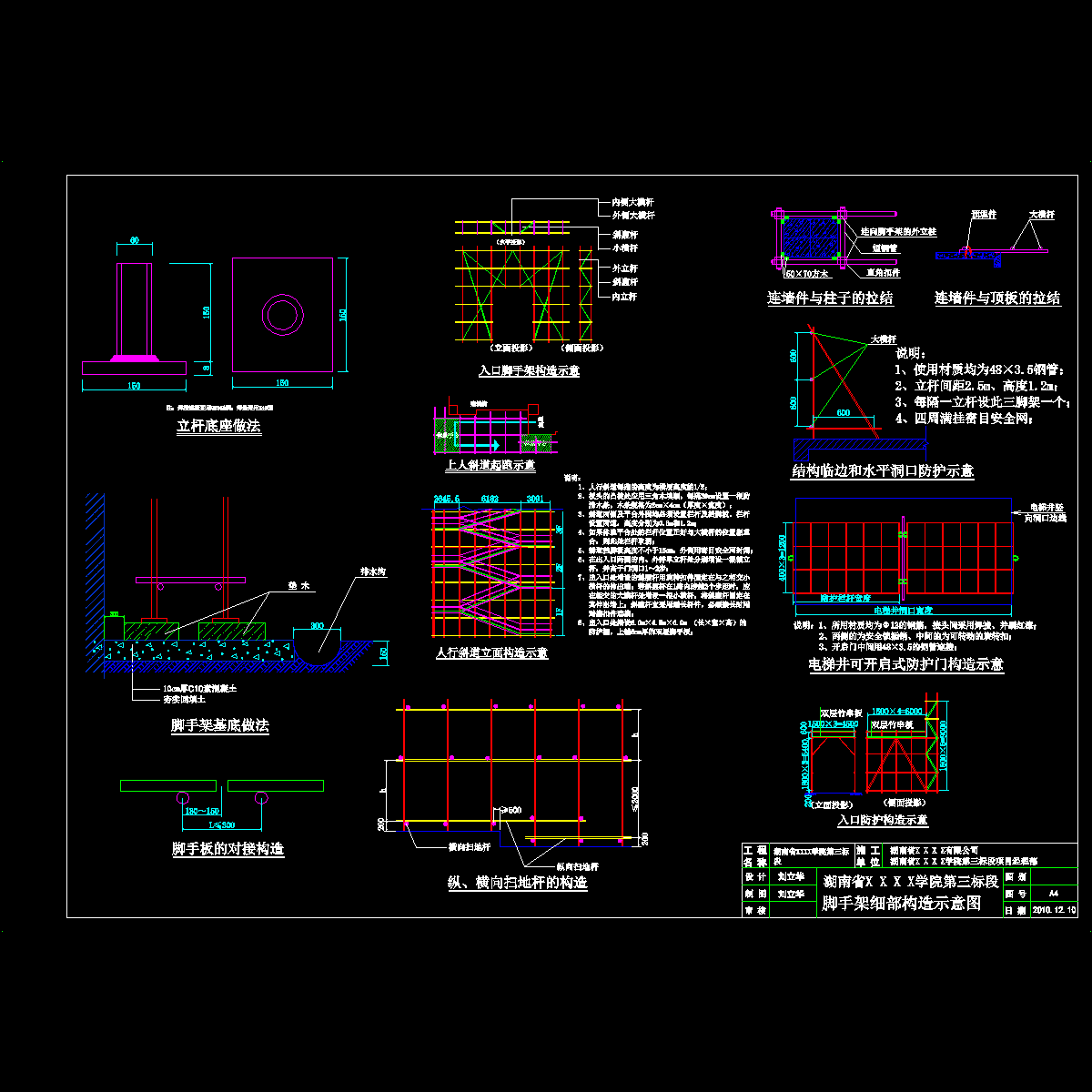

  • 综合办公楼脚手架施工方案 - 1
