工程附着升降脚手架(爬架)施工方案

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 脚手架材料:钢管 脚手架
  • 脚手架搭设:双排脚手架
  • 连接方式:扣件式
  • 提升高度:14.4m
  • 脚手架计算书:附着升降脚手架
  • 编制时间:
  • 基本参数:架体高度约14.4m 架体步高1.8m
  • 施工重点、难点:附着升降脚手架(俗称爬架)是一种用于高层建筑工程施工的新型外脚手架,以其适用范围广、安全性能好、经济成本低、操作简单方便、外型美观而著称。

附件详情

此爬架施工方案附工作原理、操作要点、详细的计算书、安全 技术交底 及施工细部详图。
附着升降脚手架(俗称爬架)是一种用于高层建筑工程施工的新型外脚手架,以其适用范围广、安全性能好、经济成本低、操作简单方便、外型美观而著称。
附着升降脚手架主要由架体、悬挂系统、动力及控制系统、安全保护装置等部分构成(如图一所示)。
1.2.1架体
架体主要由水平框架、垂直框架及普通脚手架构成(如图二所示)。
1.2.2悬挂系统
悬挂系统主要由穿墙螺栓、钢梁、可调拉杆、钢绳等构成(如图三所示)。
1.2.3动力及控制系统
动力及控制系统主要由电动葫芦、电动控制系统构成。
1.2.4安全保护装置
安全保护装置主要由安全防坠装置构成。
……
3.4升降架技术性能指标
架体高度约14.4m 架体步高1.8m
允许施工荷载3×2KN/m2 两提升点最大水平间距6m
主框架附着垂直偏差≤±20mm 预埋件垂直偏差≤±20mm
架体廊道宽度0.9m 架体自重2―3T
架体离墙距离0.4m 架体立杆间距最大1.8m
电动功率0.5KW 架体升降速度140mm/min
……
编制于

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

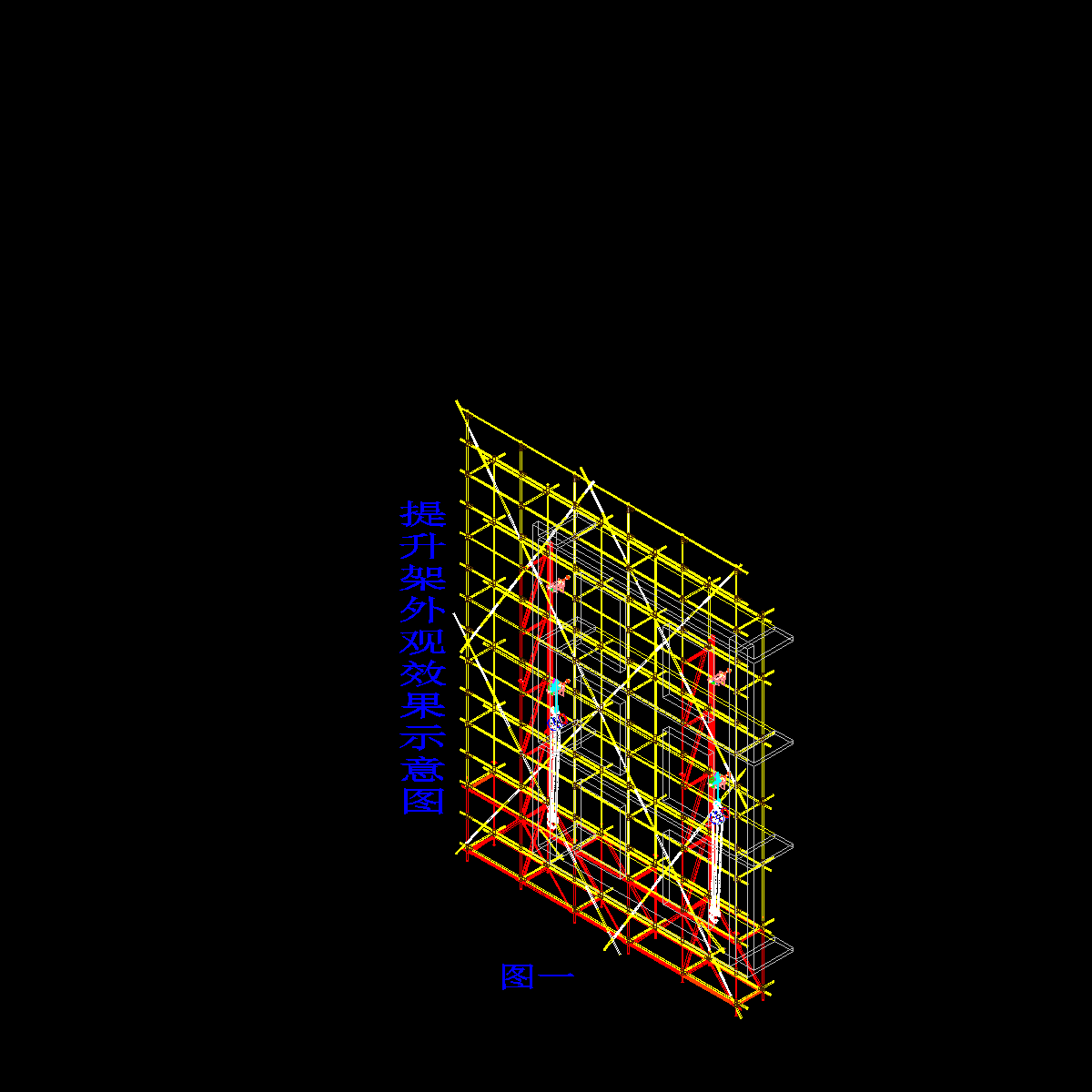

  • 图一、架体.dwg
    图一、架体.dwg

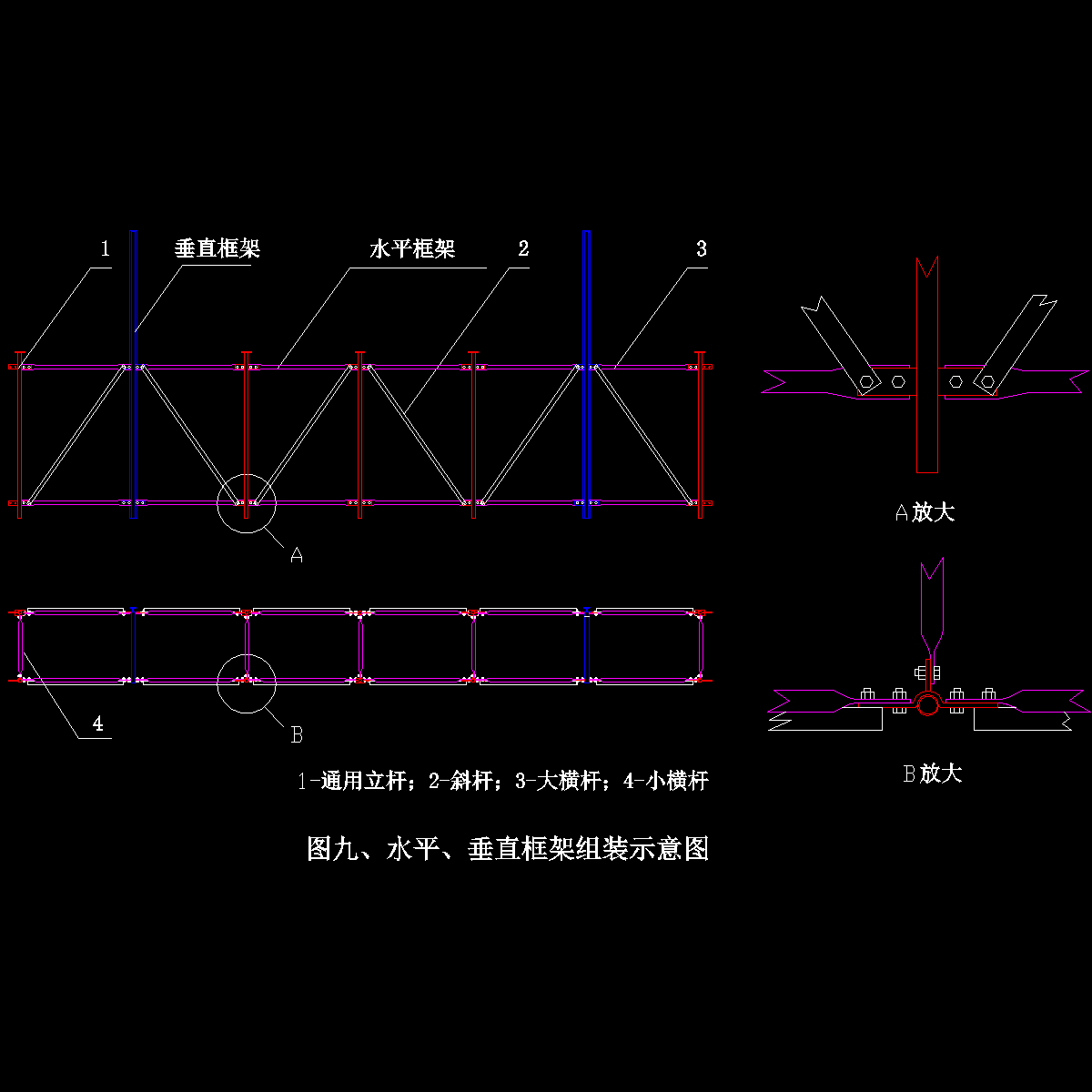

  • 图九、垂直、水平框架组装图.dwg
    图九、垂直、水平框架组装图.dwg
  • 图二、架体组成.dwg
    图二、架体组成.dwg

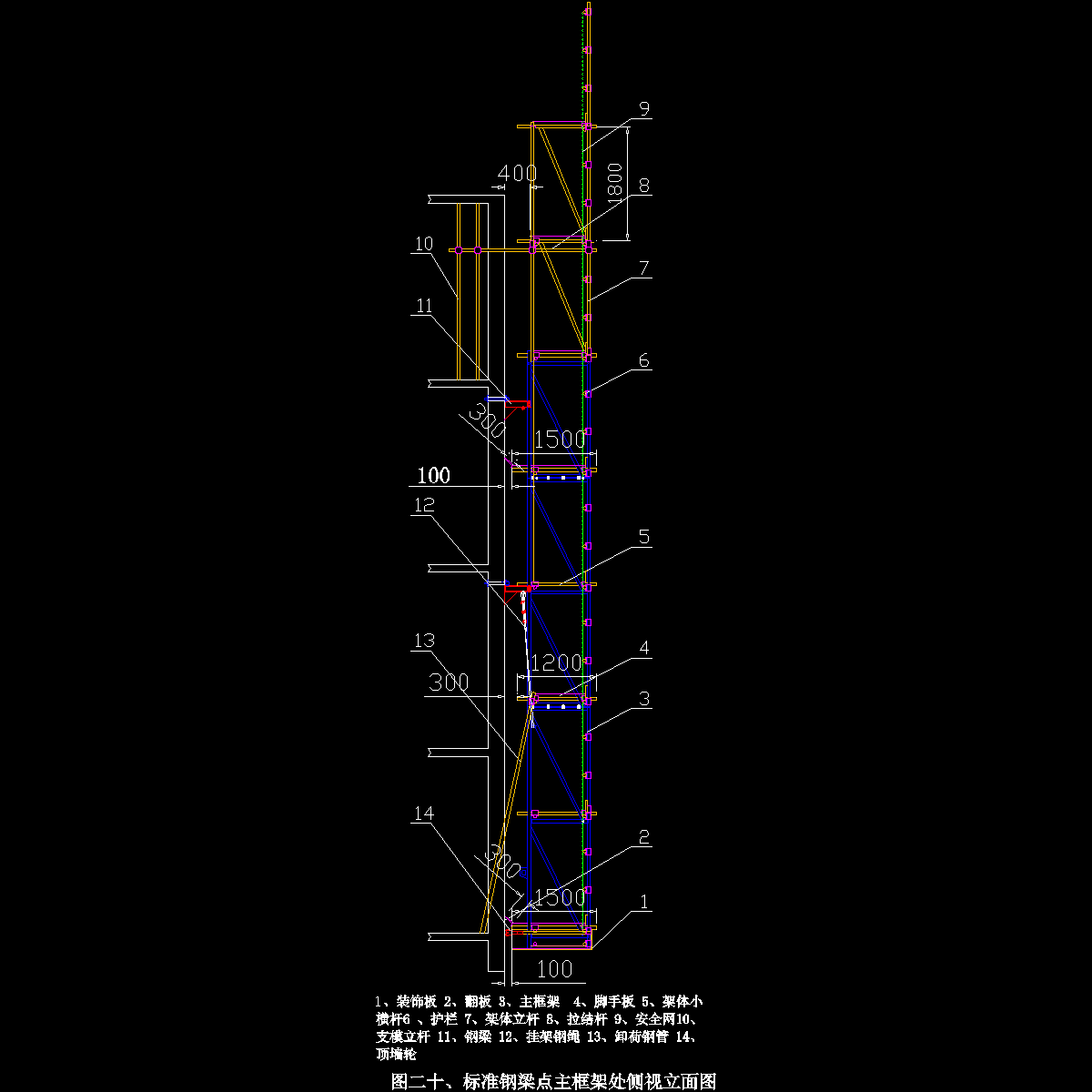

  • 图二十、标准点主框架侧视立面图.dwg
    图二十、标准点主框架侧视立面图.dwg

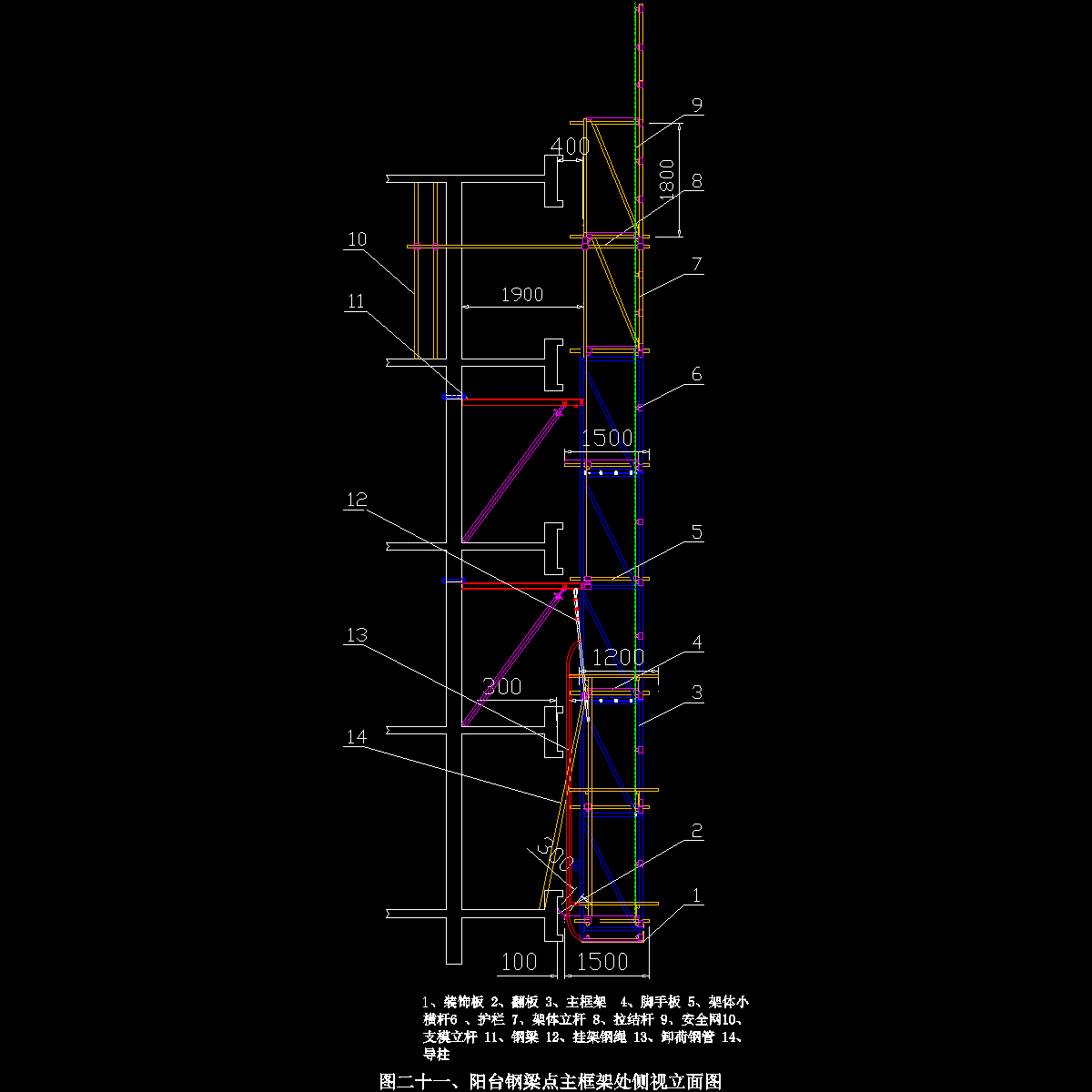

  • 图二十一、阳台点主框架侧视立面图.dwg
