国内高层酒店外脚手架施工方案

附件详情

该项目主楼屋面标高49.7m（局部53.7m），脚手架高度按51米考虑（局部55m）；裙房屋面标高18.6m，脚手架高度按20米考虑。由于本建筑物地下基础埋置较深，考虑地下室施工结束、模板拆除、砼养护、防水层施工需一定时间，在此期间上部结构需要连续施工，故脚手架搭设需分三个阶段进行：地下室部分及地面以上一层结构施工脚手架采用落地式钢管脚手架，脚手架立杆距离结构墙面50CM，用以保证外墙防水的施工；地上2～4层结构施工阶段：采用临时悬挑脚手架，脚手架挑杆从二层挑出，挑杆间距1500mm，脚手架内立杆距离结构外沿350mm, 立杆纵距1500mm，横距1050mm，步距1800mm。挑架从一层按照间距1500mm设斜撑，脚手架外侧立杆按照3000mm间距设拉结钢索。采用临时悬挑脚手架的目的是方便地下室土方回填。地上5～14层结构及装修施工阶段：待地下防水和土方回填完毕后，脚手架立杆延伸至地面。沿主楼四周搭设落地式、全高全封闭的扣件式双排钢管脚手架，用于结构和装修施工，同时兼作安全防护。外双排脚手架高51m，局部55m。其中下部24m采用双排双立杆。外架立杆距离结构外沿0.35m，横距为1.05m，纵距为1.5m，大横杆步距1.80m。

................

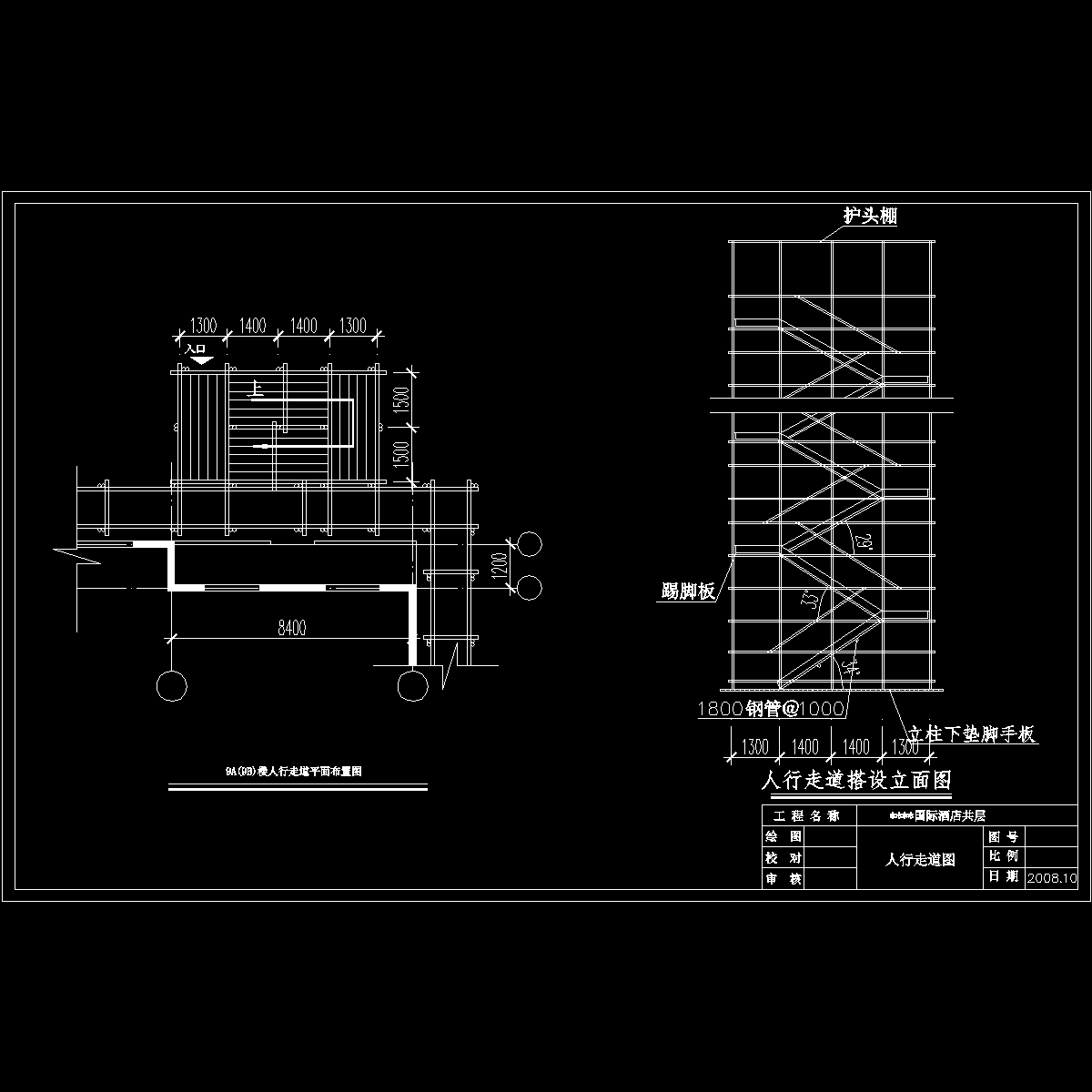

附带人行走道图.dwg

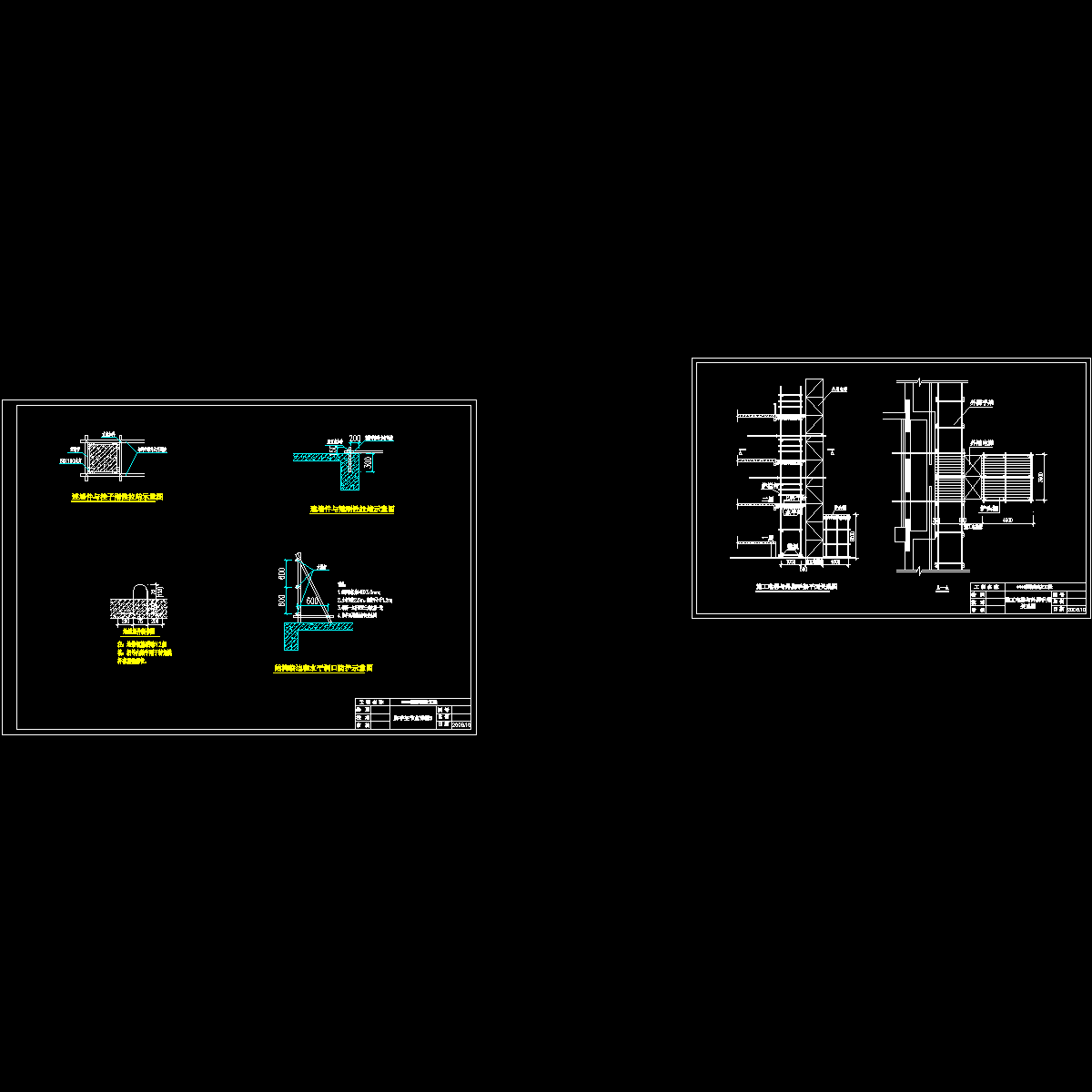

施工电梯与外脚手架关系图1.dwg

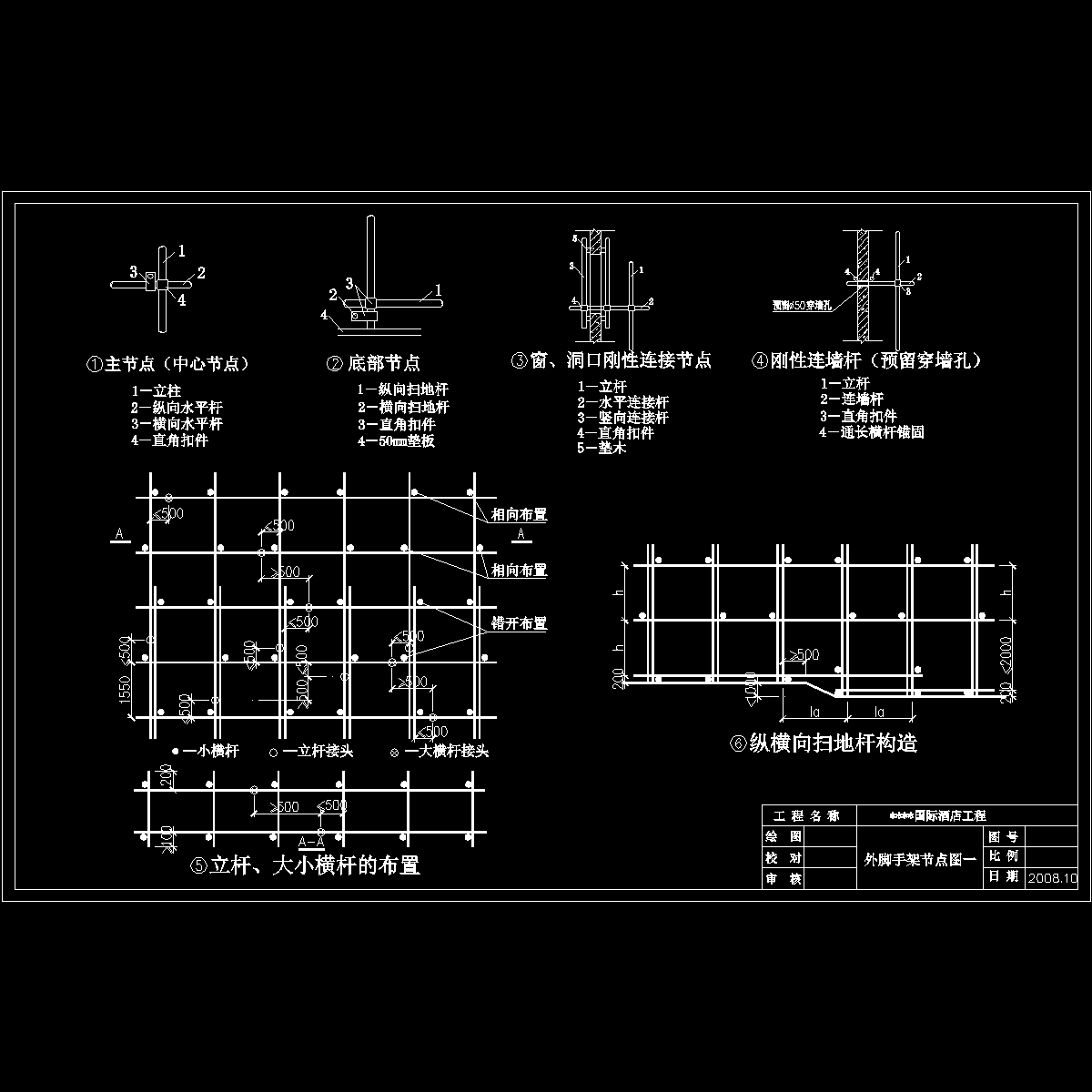

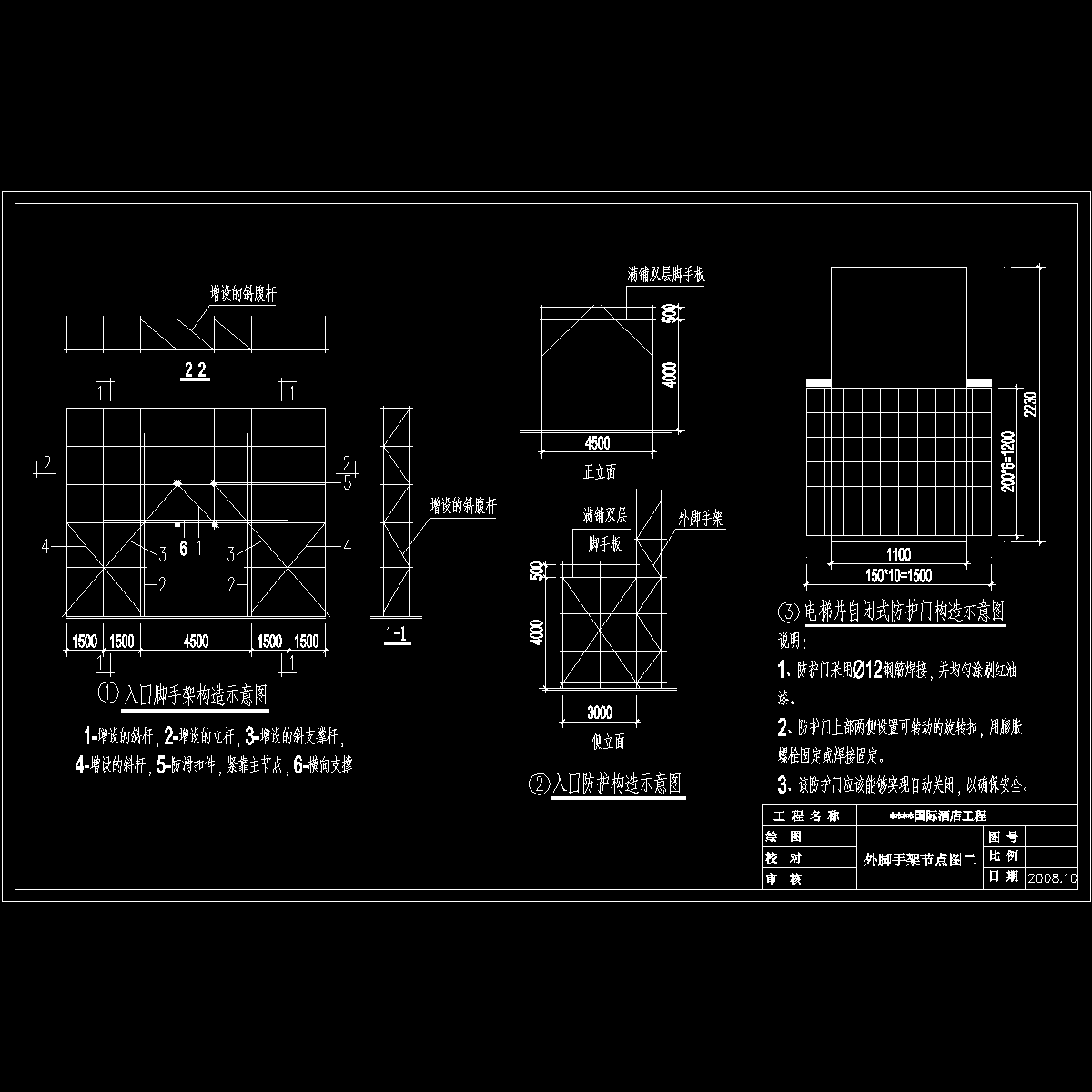

外脚手架节点详图.dwg

08年编制，共2万余字
