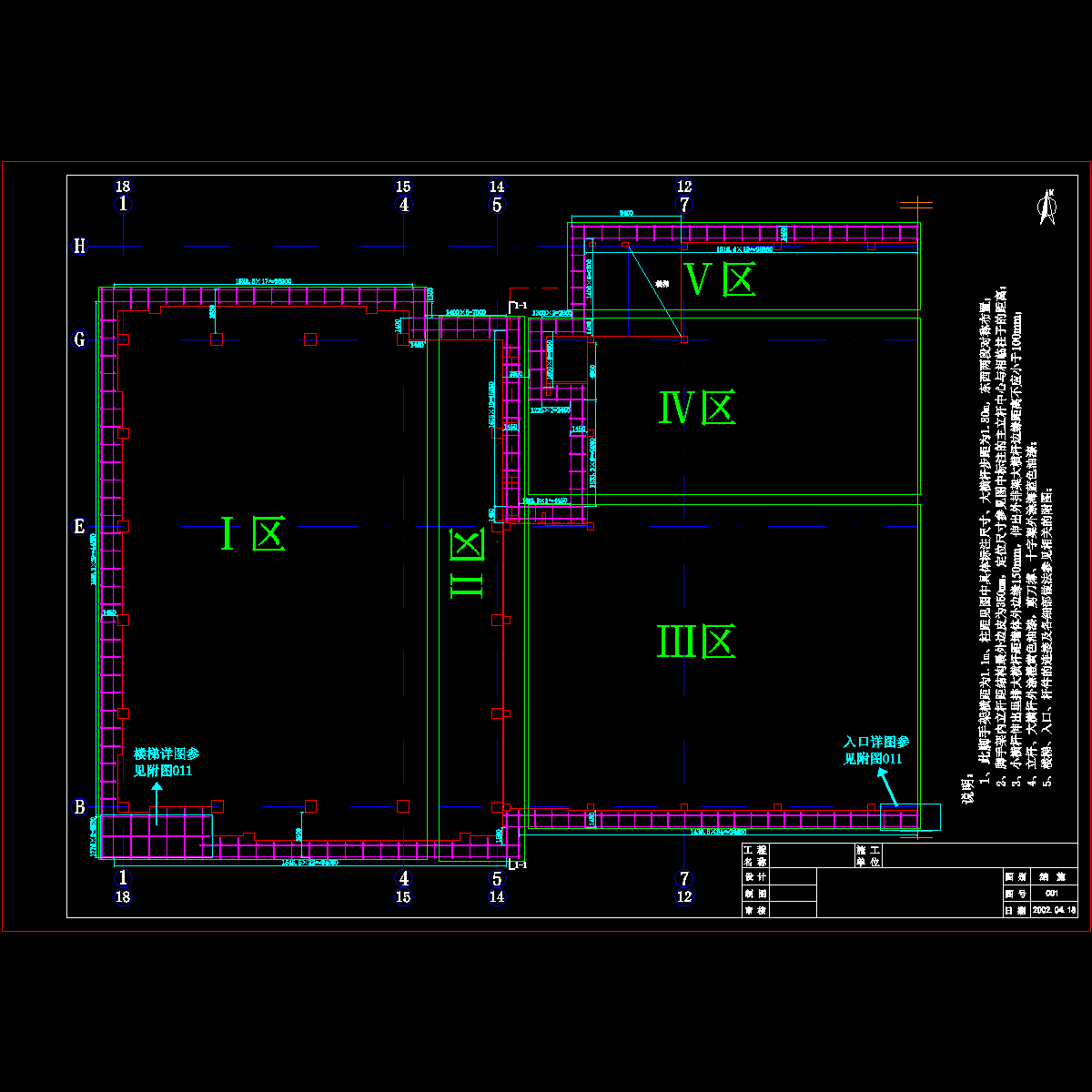

    附图001----1~2层

     脚手架


     平面布置图

    .dwg

-

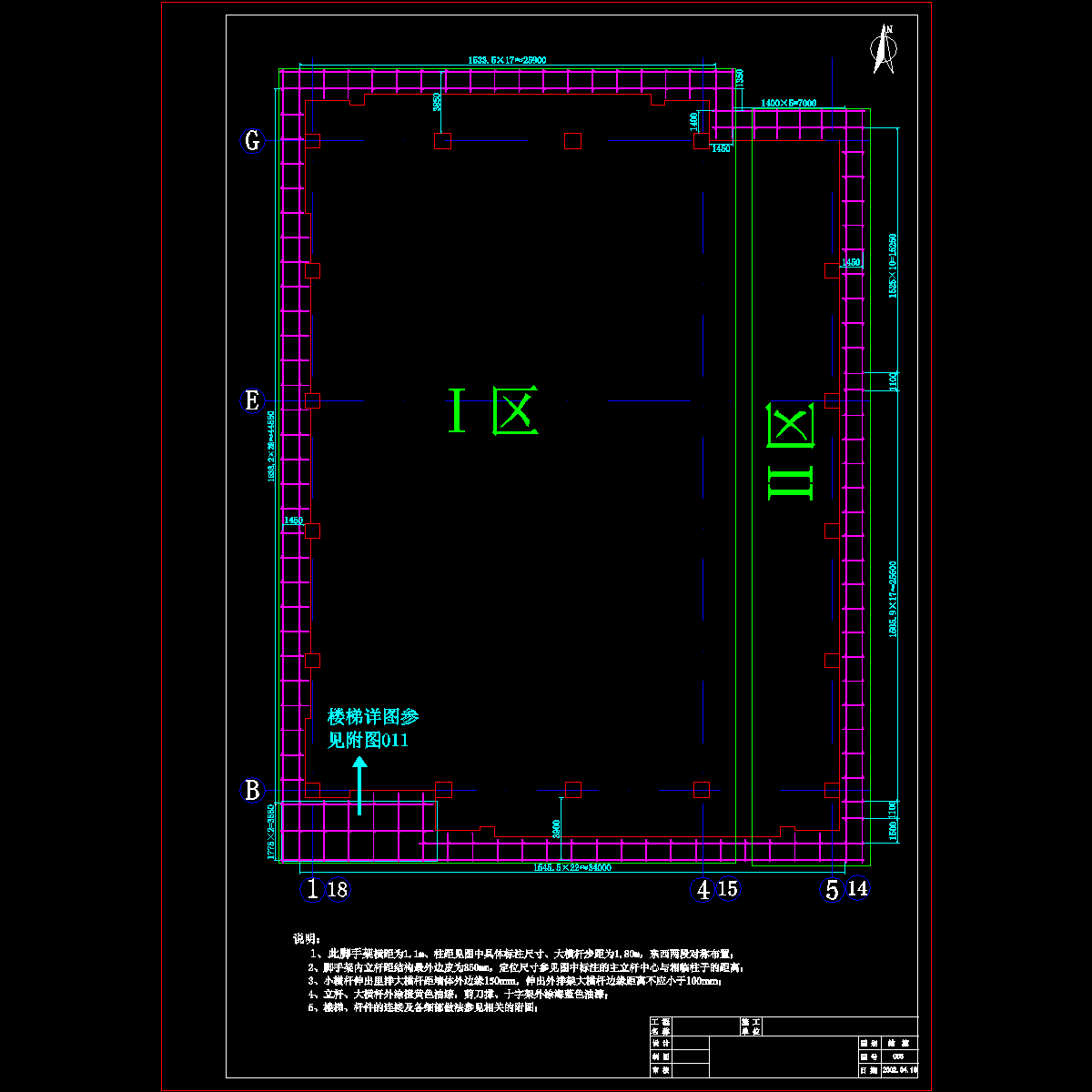

    附图002----3层脚手架平面布置图.dwg

-

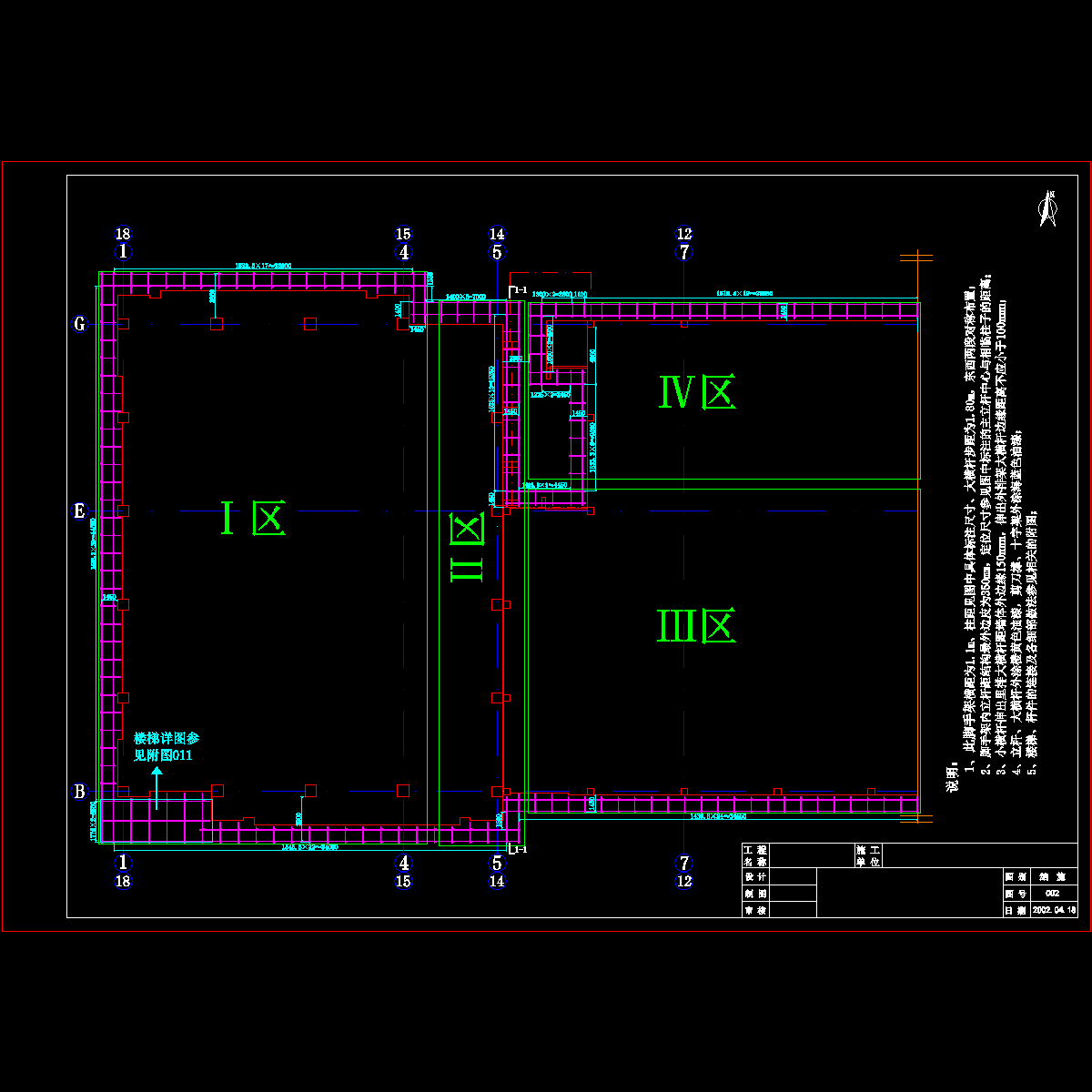

    附图003----4层脚手架平面布置图.dwg

-

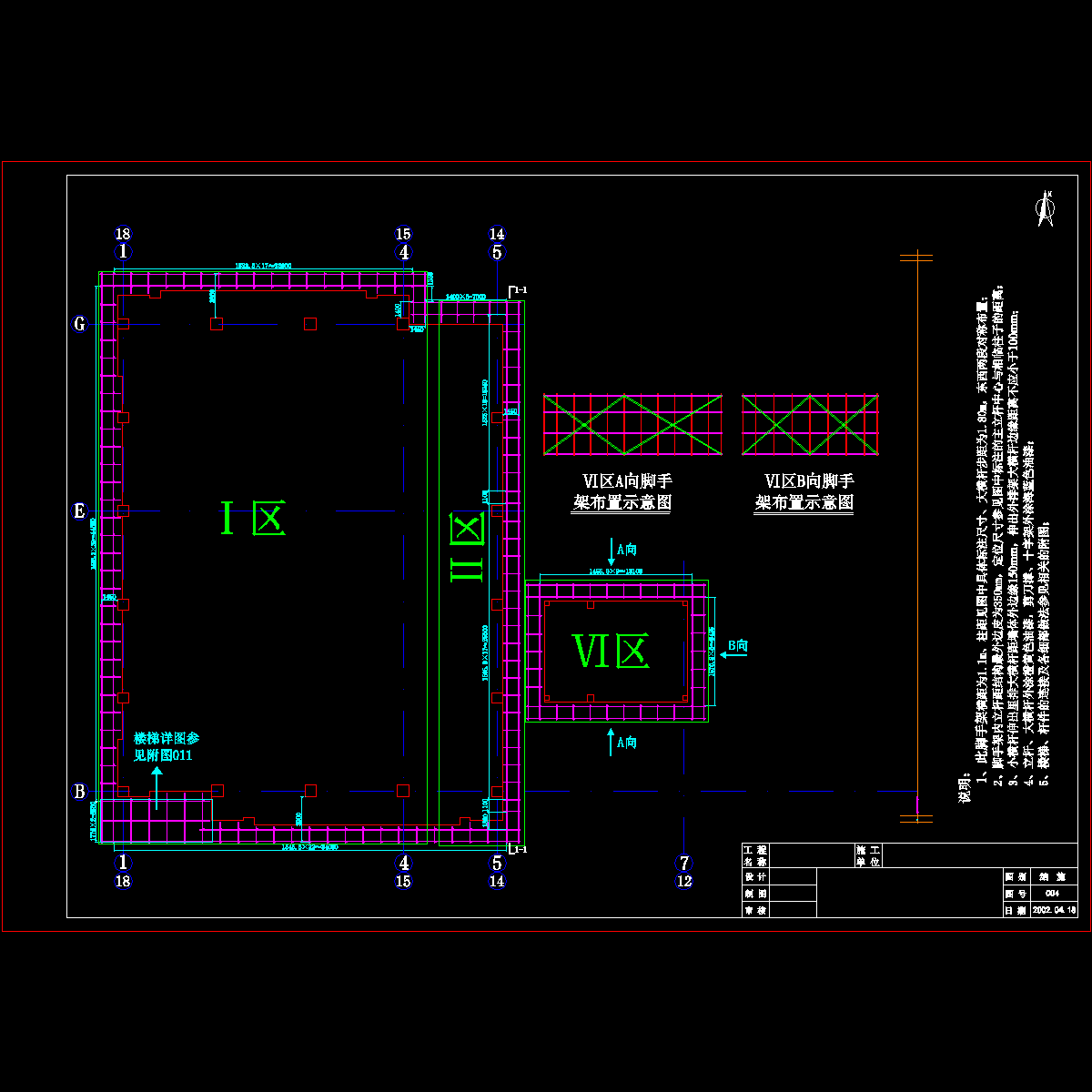

    附图004----5层脚手架平面布置图.dwg

-
    附图005----6~13层脚手架平面布置图.dwg

-
    附图006----14~16层脚手架平面布置图.dwg

-
    附图007----南立面脚手架布置图.dwg

-
    附图008----北立面脚手架布置图.dwg

-
    附图009----东、西立面脚手架布置图.dwg

-
    附图010----内立面脚手架布置图.dwg

-
    附图011----悬挑架、入口、人行马道、倒料平台构造示意图.dwg

-
    附图012----脚手架细部节点、电梯井防护门、塔吊基坑示意图.dwg




   附件详情


   说明:

   1、此脚手架横距为1.1m、柱距见图中具体标注尺寸、大横杆步距为1.80m,东西两段对称布置;

   2、脚手架内立杆距结构最外边皮为350mm,定位尺寸参见图中标注的主立杆中心与相临柱子的距离;

   3、小横杆伸出里排大横杆距墙体外边缘150mm,伸出外排架大横杆边缘距离不应小于100mm;

   4、立杆、大横杆外涂橙黄色油漆,剪刀撑、十字架外涂海蓝色油漆;

   5、楼梯、入口、杆件的连接及各细部做法参见相关的附图;



   说明:

   1、马道每跑的高度为楼层高度的1/2;

   2、板头的凸棱处应用三角木填顺,每隔30cm设置一根防

   滑木条,木条规格为2cm×4cm(厚度×宽度);

   3、斜道两侧及平台外围均必须设置栏杆及挡脚板。栏杆

   设置两道,高度分别为0.6m和1.2m;

   4、如果休息平台处的栏杆位置正好与大横杆的位置相重

   合,则此处栏杆取消;

   5、马道挡脚板高度不小于15cm,外侧用密目安全网封闭;

   6、在出入口两侧的内、外排单立杆处分别增设一根辅立

   杆,并高于门洞口1~2步;

   7、出入口处增设的斜腹杆用旋转扣件固定在与之相交小

   横杆的伸出端;若斜腹杆在1跨内跨越2个步距时,应

   在相交的大横杆处增设一根小横杆,将斜腹杆固定在

   其伸出端上;斜腹杆宜采用通长杆件,必须接长时用

   对接扣件连接;

   8、出入口处搭设6.0m×4.5m×6.0m (长×宽×高)的

   防护棚,上铺5cm厚的双层脚手板;

   9、倒料平台自第五层至十四层每层东西两段各设一个,

   两层之间水平方向错开2.6m,并要注意与脚手架立杆

   错开搭设。距建筑结构外皮75cm和150cm处分设三个预埋件。



   附图001----1~2层脚手架平面布置图.dwg

   附图002----3层脚手架平面布置图.dwg

   附图003----4层脚手架平面布置图.dwg

   附图004----5层脚手架平面布置图.dwg

   附图005----6~13层脚手架平面布置图.dwg

   附图006----14~16层脚手架平面布置图.dwg

   附图007----南立面脚手架布置图.dwg

   附图008----北立面脚手架布置图.dwg

   附图009----东、西立面脚手架布置图.dwg

   附图010----内立面脚手架布置图.dwg

   附图011----悬挑架、入口、人行马道、倒料平台构造示意图.dwg

   附图012----脚手架细部节点、电梯井防护门、塔吊基坑示意图.dwg
