高层办公楼脚手架施工方案(落地双排脚手架、悬挑钢管脚手架悬挑型钢脚手架)

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 脚手架材料:钢管 脚手架
  • 脚手架搭设:双排脚手架
  • 脚手架支固:落地式脚手架,悬挑式脚手架
  • 连接方式:扣件式
  • 搭设高度:3.6m
  • 脚手架计算书:落地式脚手架,悬挑式脚手架
  • 编制时间:近代年
  • 基本参数:立杆纵距L=1.5m,横距b=0.90m(三排竹脚手板),脚手架步距h=1.8m(内1.8m、外0.9m),内立杆离主体结构外墙边线距离b1=0.50m,脚手架与主体结构连接点竖向间距H1=2h=3.6m,水平距离L1=3L=4.5m(即采用2步3跨设置连墙件)连墙件采用抱柱卡梁式、并在每层周边大梁处每隔3m埋设22的钢筋头进行连墙件拉设(拉设部位为主立杆),连墙件单扣件抗滑承载力的设计值如不满足要求,可以考虑采用双扣件。
  • 施工重点、难点:因此,要使脚手架保持稳定牢固和安全,必须首先要有一个牢固的脚手架基础,搭设脚手架的场地必须夯实平整,在立杆纵向挖沟槽30×10cm,沟槽内铺碎石垫层,夯实平整,在碎石垫层上铺砼预制块(或现浇砼),其上面铺断面5×20cm的长木板(或12~16#槽钢),在脚手架外侧设排水沟,以利于排水。

附件详情

  • 目 录
  • 1.编制依据 1
  • 2.项目概要 1
  • 3.外架体系分部位、分阶段选择 2
  • 4.施工准备 3
  • 5.主要施工过程及施工方法 4
  • 6.脚手架检查验收与质量保证措施 9
  • 7.安全措施: 13
  • 8.环境保护措施 14
  • 9.计算书 15

附件详情

3.4搭设参数:
3.4.1落地式脚手架搭设参数
立杆纵距L=1.5m,横距b=0.90m(三排竹脚手板),脚手架步距h=1.8m(内1.8m、外0.9m),内立杆离主体结构外墙边线距离b1=0.50m,脚手架与主体结构连接点竖向间距H1=2h=3.6m,水平距离L1=3L=4.5m(即采用2步3跨设置连墙件)连墙件采用抱柱卡梁式、并在每层周边大梁处每隔3m埋设22的钢筋头进行连墙件拉设(拉设部位为主立杆),连墙件单扣件抗滑承载力的设计值如不满足要求,可以考虑采用双扣件,见附图一。
……
3.4.2悬挑型钢式脚手架搭设参数
立杆纵距L=1.5m,横距b=0.9m,脚手架步距h=1.8m,内立杆离主体结构外墙边线距离b1=0.50m,脚手架与主体结构连接点竖向间距H1=2h=3.6m,水平距离L1=3L=4.5m,即采用2步3跨设置连墙件(H=3.6m<4m、L=4.5m<6m满足条件)(即采用2步3跨设置连墙件)连墙件采用抱柱卡梁式、并在每层周边大梁处每隔3m埋设22的钢筋头进行连墙件拉设(拉设部位为主立杆),连墙件单扣件抗滑承载力的设计值如不满足要求,可以考虑采用双扣件,悬挑型钢梁采用14的工字钢,悬挑长度为1.65m,锚固长度为1.35m.悬挑水平钢梁采用钢丝绳与建筑物拉结(用6×19的φ12.5的钢丝绳GB8707-88).根据以上搭设参数,经计算知:搭设层的悬挑型钢工字钢为104根(具体长度及布置见平面布置图),每一次悬挑高度为21.6m,满足荷载、强度、稳定及其他方面的要求,具体计算见后附计算书二。
……
5.2落地式搭设要求及方法
5.2.1脚手架的基础
落地搭设的高层 建筑施工 用脚手架,脚手架的自重及其上的施工荷载均有脚手架基础传至地基。因此,要使脚手架保持稳定牢固和安全,必须首先要有一个牢固的脚手架基础,搭设脚手架的场地必须夯实平整,在立杆纵向挖沟槽30×10cm,沟槽内铺碎石垫层,夯实平整,在碎石垫层上铺砼预制块(或现浇砼),其上面铺断面5×20cm的长木板(或12~16#槽钢),在脚手架外侧设排水沟,以利于排水。
……
内附图:1.单层悬挑钢管脚手架示意图 2.脚手架连墙件节点图 3.落地式脚手架剖面图 4.受料平台施工图 5.外悬挑脚手架预埋件加工 6.外悬挑脚手架预埋件加工+安装 7.悬挑式脚手架剖面图 8.悬挑型钢工字钢布置示意图(按1.5m的间距排) 含脚手架拆除方案 1.防护棚搭设方案 2.料台拆装方案 3.落地架拆除方案 4.悬挑架拆装方案
……
字数约3.5万字

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源

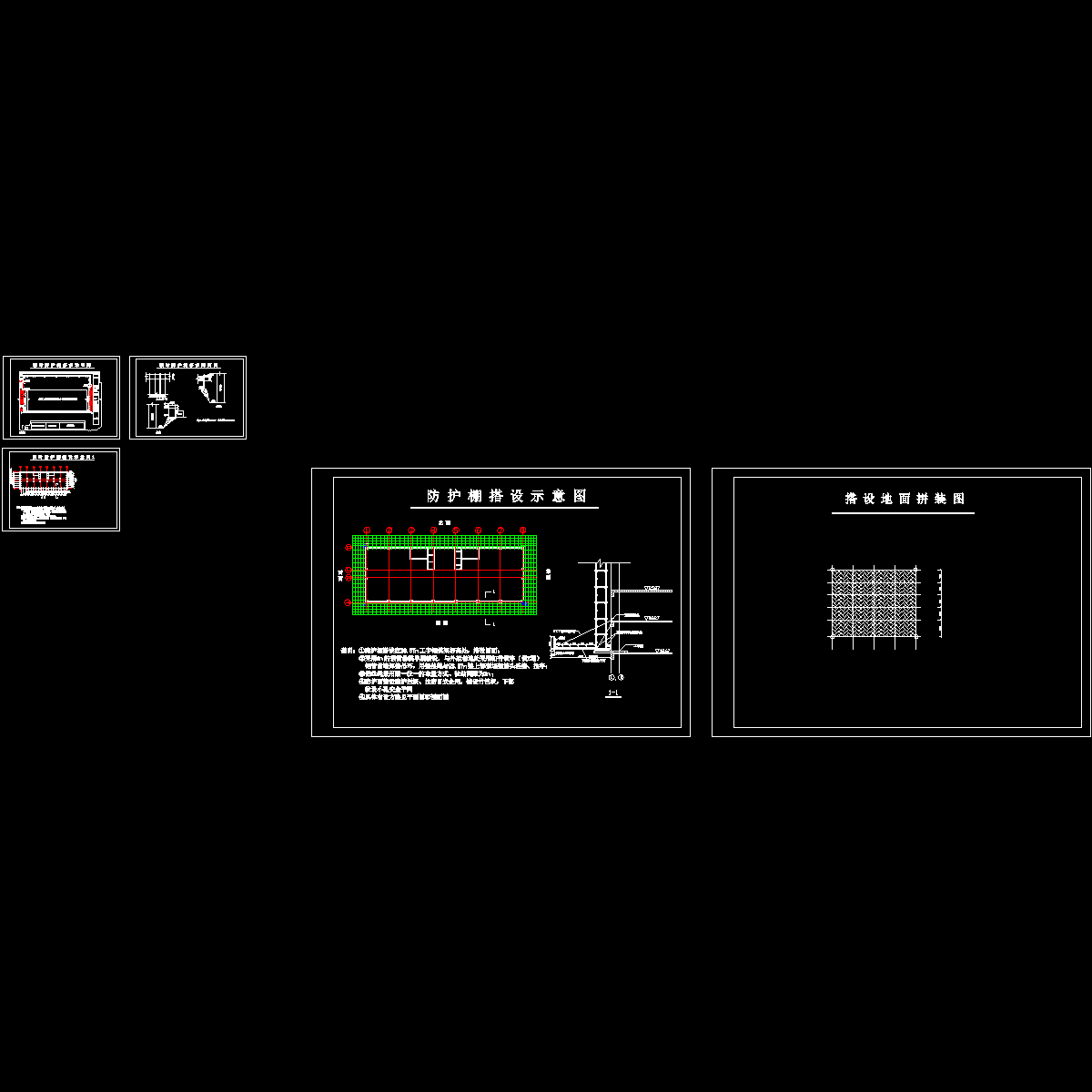

  • 临时防护棚搭设示意图.dwg
    临时防护棚搭设示意图.dwg
  • 施工电梯防护棚.dwg
    施工电梯防护棚.dwg

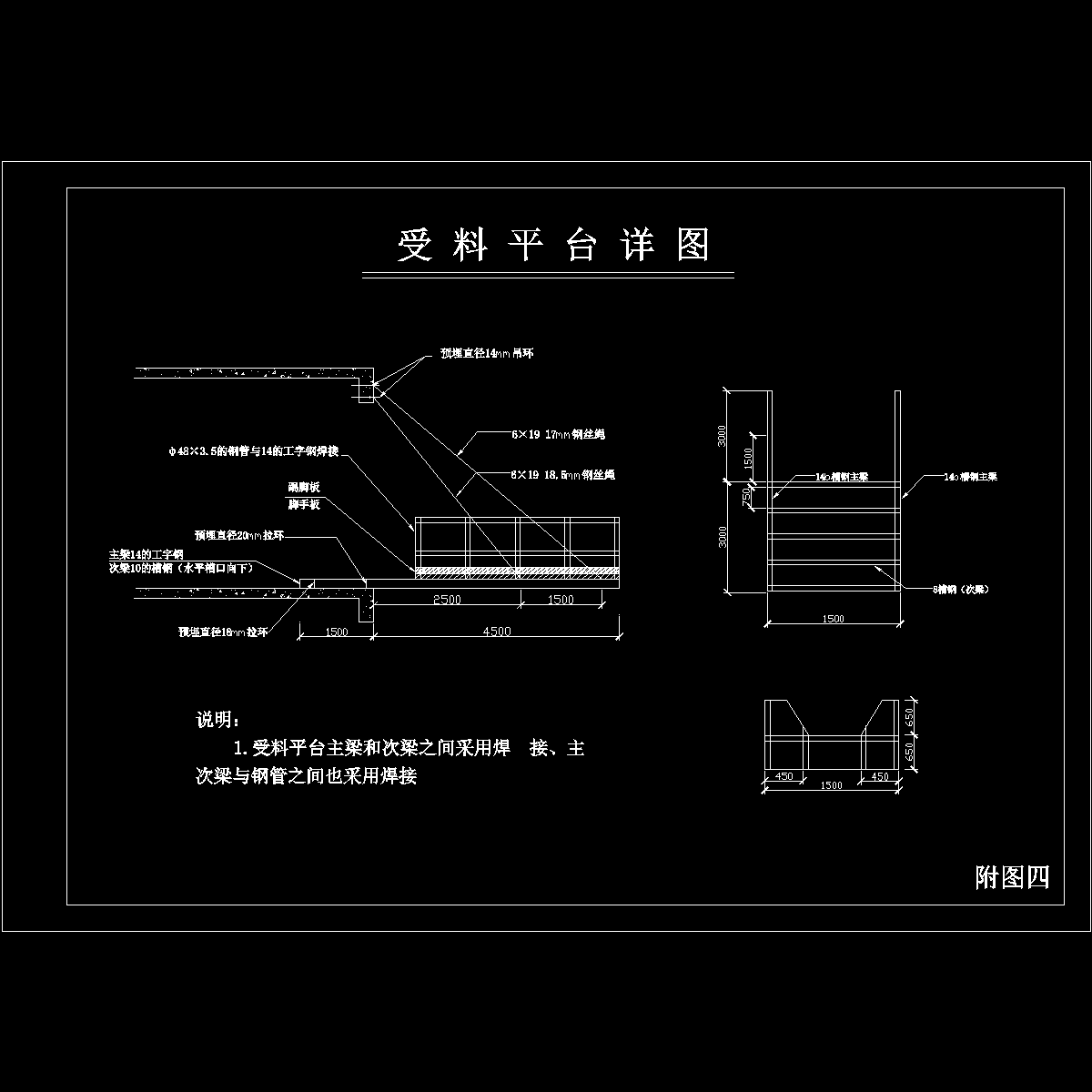

  • 受料平台施工图.dwg
    受料平台施工图.dwg

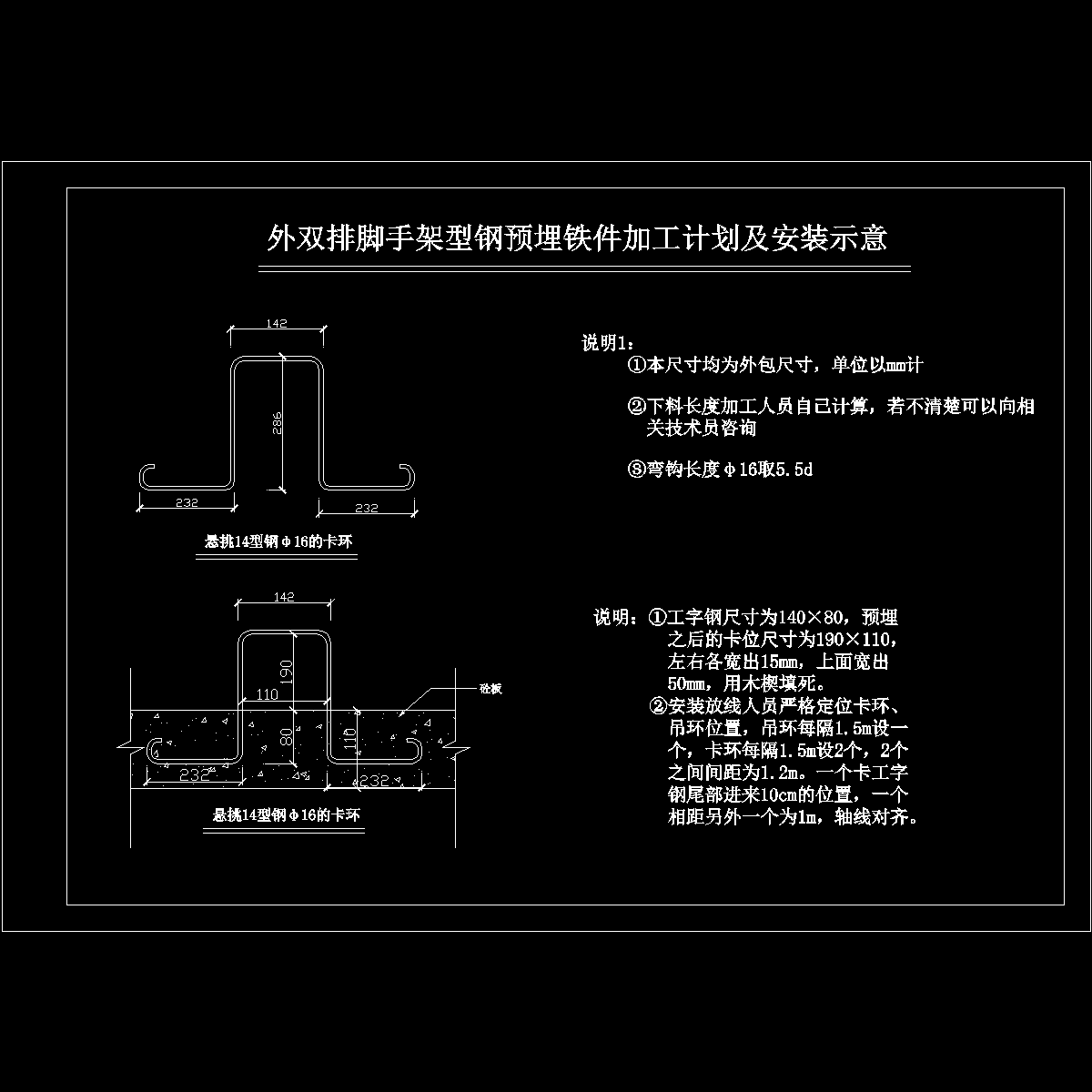

  • 外悬挑脚手架预埋件加工+安装.dwg
    外悬挑脚手架预埋件加工+安装.dwg

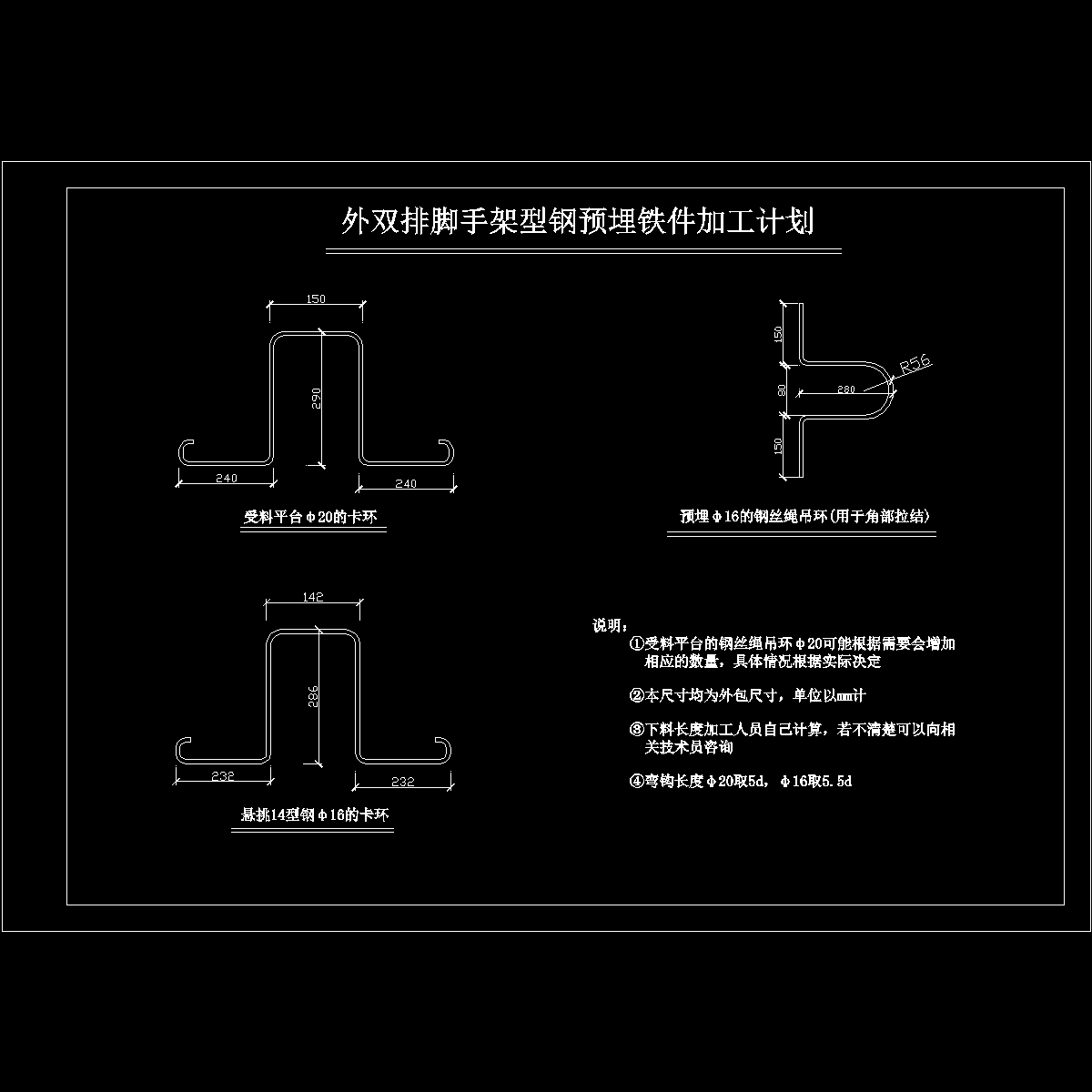

  • 外悬挑脚手架预埋件加工.dwg
    外悬挑脚手架预埋件加工.dwg
  • 悬挑型钢工字钢布置示意图(按1.5m的间距排).dwg
    悬挑型钢工字钢布置示意图(按1.5m的间距排).dwg
  • 悬挑式脚手架剖面图.dwg
    悬挑式脚手架剖面图.dwg
  • 脚手架连墙件.dwg
    脚手架连墙件.dwg
  • 落地式脚手架剖面图.dwg
    落地式脚手架剖面图.dwg
以上是部分截图,请下载附件后查看完整高清内容
