综合办公楼模板施工方案

附件详情

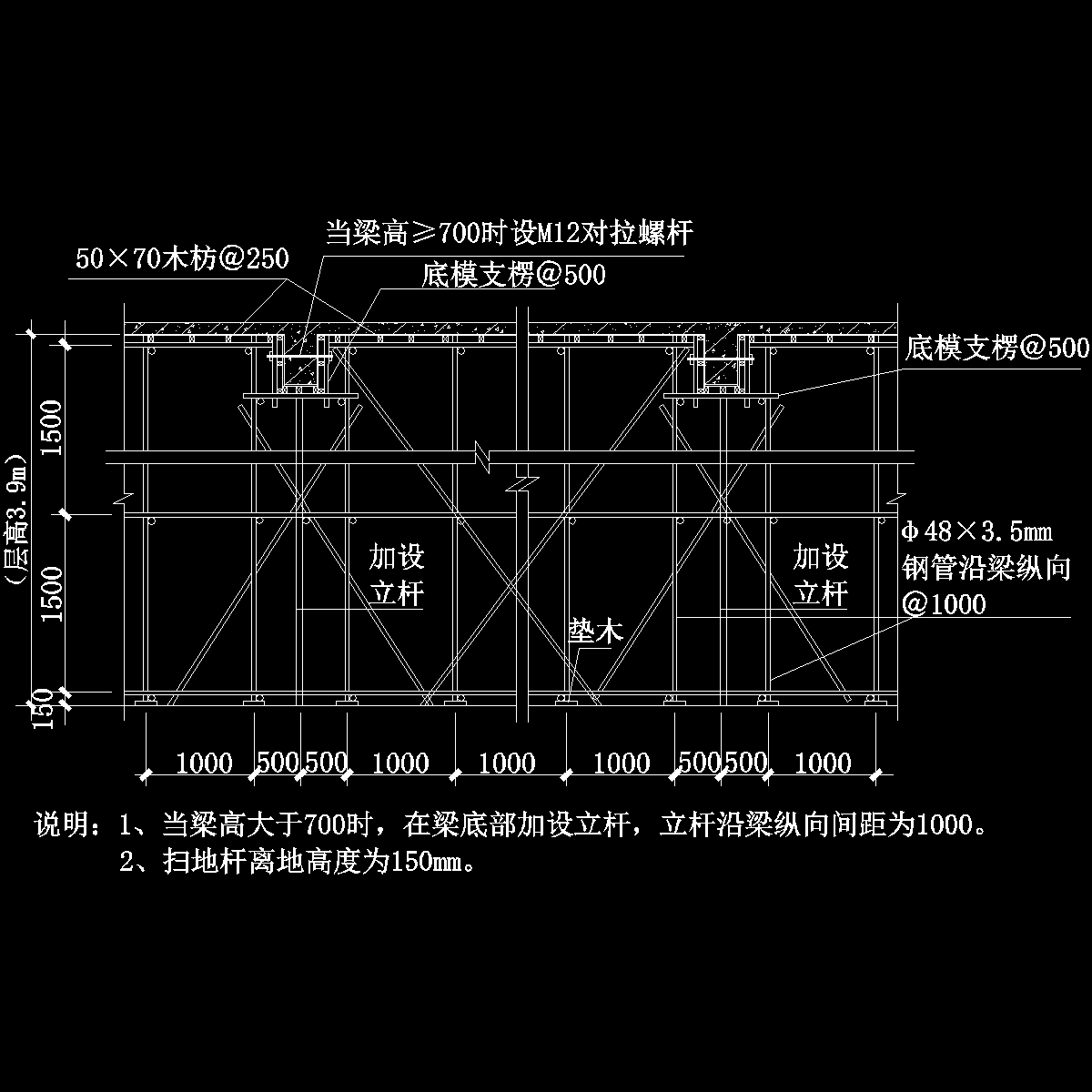

教学楼：建筑平面呈门形为外走廊布局，框架结构，建筑总长49.8米，总宽48.9米，建筑檐口标高为19.95m，地上五层，层高3.9m，室内外高差0.45m；综合教学楼：建筑平面呈门形为外走廊布局，框架结构，建筑总长46.5米，总宽54.4米，建筑檐口标高为20.25m，地上五层，层高3.9m，室内外高差0.15-0.75m。1#教学楼与综合教学楼之间设2层3.6米宽的风雨连廊。 楼板、梁模板：该项目为框架结构，梁、板模板面板采用18mm厚胶合木模板，采用板、梁竖向支撑连体满堂支架的搭设方式。 满堂架剪刀撑的设置：满堂架剪刀撑的设置：满堂架四角设抱角斜撑；四边搭设剪刀撑，中间每隔四排立杆沿长向设一道剪刀撑，所有斜撑或剪刀撑均须由底到顶连续设置；凡垂直面有斜撑及剪刀撑的位置每隔两步应在水平方向设水平剪刀撑。 竖向支撑安装：1）板竖向支撑采用扣件式钢管脚手架支撑体系，根据各房间的大小和下一层支撑数量、位置进行安排，确保上下层立杆对齐。立杆安装时从边跨的一侧开始安装第一排钢支撑，支撑距墙边250mm，临时固定后再安装第二排支撑，依次逐排安装。支撑立杆间距为1000mm，横杆间距不大于1500mm。最后按标高线安装钢管主龙骨和50mm×70mm木方次龙骨，间距250mm。2）梁竖向支撑安装：该项目主要梁宽为250～300mm，所确保梁下支撑牢固，特在梁下采用双排（沿梁底纵向增加一排钢管支撑）扣件式钢管 脚手架 支撑，立杆间距取1000mm。梁主龙骨采用钢管，间距1000mm。 顶板模板安装：顶板模板采用915mm×1830mm×18mm胶合木模板模板，根据各梁网格尺寸确定拼装方法，由屋面顶板的一角开始拼装。胶合木模板接缝处采用硬拼缝挤严，防止漏浆。不足整板处裁割补足。胶合木模板用锯切割后，锯口要求及时刷胶封严，以保证使用次数。模板长边平行次龙骨布置，用寸钉＠300mm沿四周与木龙骨钉牢，防止因胶合木模板翘曲造成板面不平。
楼梯模板：楼梯顶模支模方法同顶板，楼梯立杆距墙250mm布置，排距为900mm,楼梯踏步采用木模拼制。模板施工前根据图纸及实际层高放样，并在楼梯间弹出楼梯底板厚度线及踏步位置线。根据放线先支设休息平台模板，模板表面高难度低差不得大于2mm，台阶高度允许偏差±2mm，但不得有任何三阶连续同方向偏差。梯板支撑及底模在强度达到75%后拆除，并应考虑上部施工荷载，在施工工作面下至少应保留2层不拆模，拆吊帮时要保证楼梯踏步棱角完好，减少因混凝土强度低对棱角的损坏。
…………
