双向两车道水泥砼农村公路工程施工图纸cad平面图

搜索更多资源
  • 公路等级：四级
  • 车道数：二车道
  • 设计时速：20
  • 干线：否
  • 位置：重庆
  • 附属：中小桥涵
该附件为： 双向两车道水泥砼农村公路工程施工图2020 ，格式为DWG XLS,包含：道路工程施工图 施工图 设计说明 工程量清单表。
一、项目概要:
  1. 本项目全长107.059米，其中桥梁长69.8米、路基长度37.259米。路基挖土方58立方米、挖石方44立方米；水泥混凝土路面262.2平方米（不包含桥梁、交叉部分）；排水工程12.6立方米；新建桥梁1座。
  2. 本项目路幅划分按农村公路通常做法执行，具体为：0.25m（硬路肩） 3m(行车道) 3m(行车道) 0.25（硬路肩）=6.5m
二、编制依据：
  1. 《公路工程技术标准》JTG B01—近代
  2. 《公路勘测规范》JTG C10—近代
  3. 《公路路线设计规范》JTG D20-2017
  4. 《公路路基设计规范》JTG D30-近代
  5. 《公路水泥混凝土路面设计规范》JTG D40-近代
  6. 《公路桥涵设计通用规范》JTG D60-近代
  7. 《公路桥涵地基与基础设计规范》JTG D63-近代
  8. 《公路交通安全设施设计规范》JTG D81-2017
三、相关图片：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

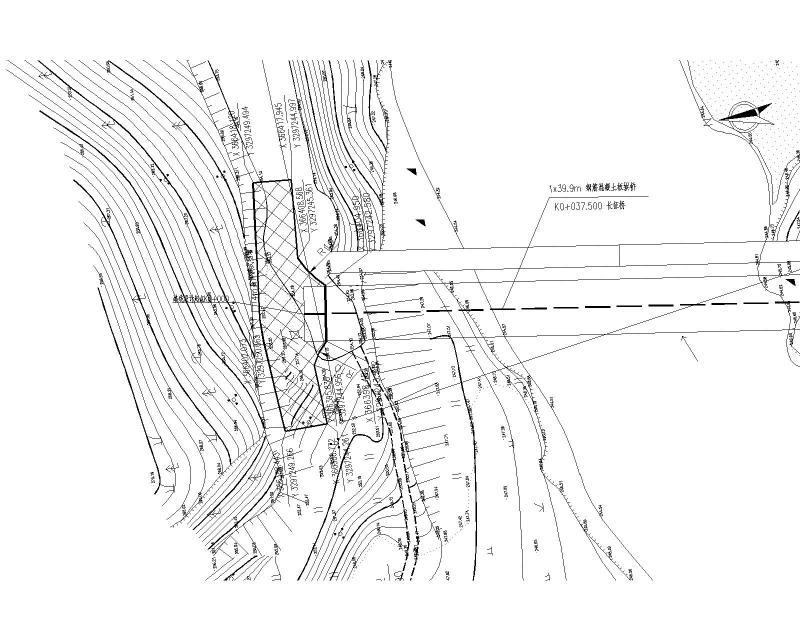

  • 公路用地平面图
    公路用地平面图
  • 交叉口设计图
    交叉口设计图

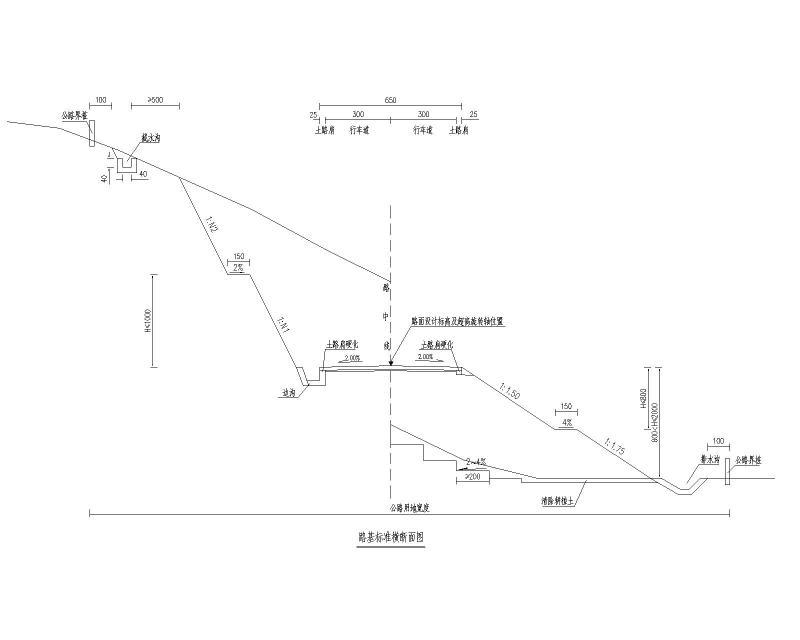

  • 路基标准横断面图
    路基标准横断面图

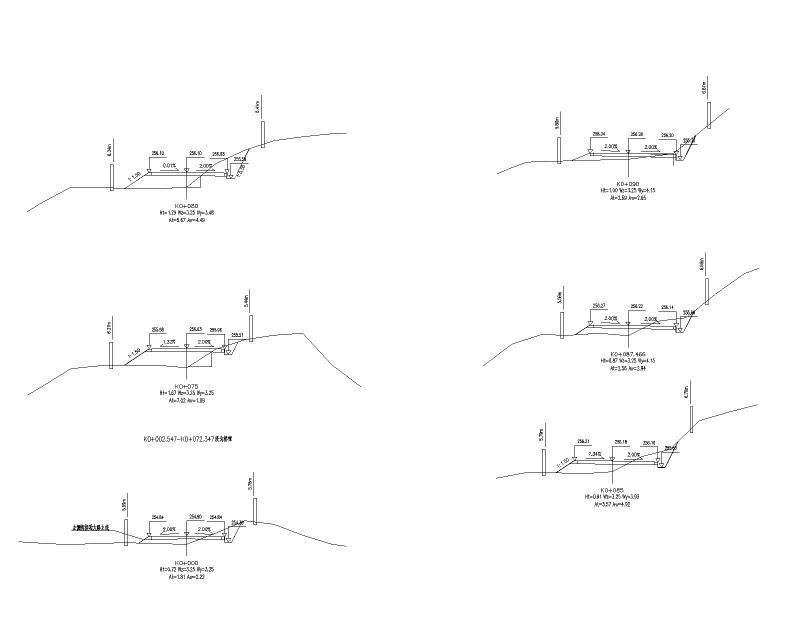

  • 路基横断面设计图
    路基横断面设计图
  • 路面结构图
    路面结构图

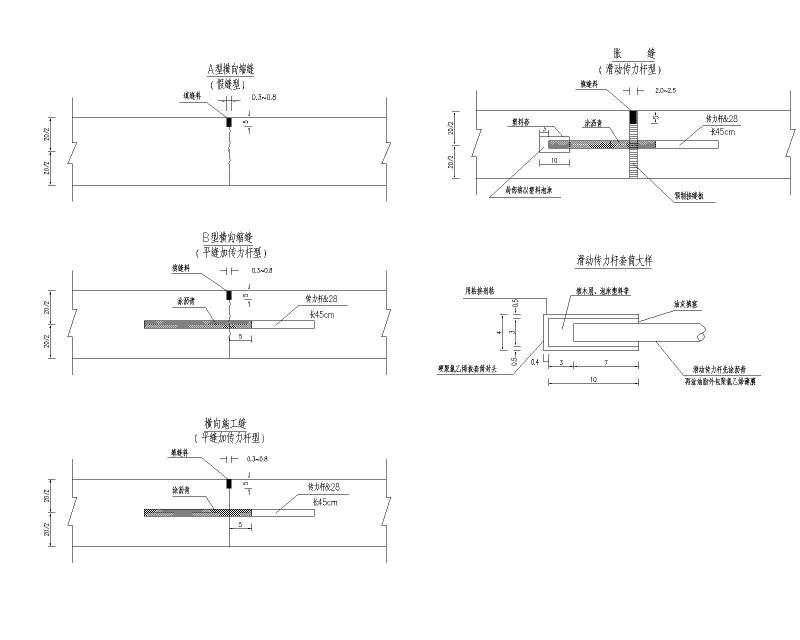

  • 道路路面结构设计图
