双向四车道市政道路照明设计大样图平面图

附件详情

设计依据:《 城市道路 LED 照明设计标准 》（DBJ/T13-169-近代）

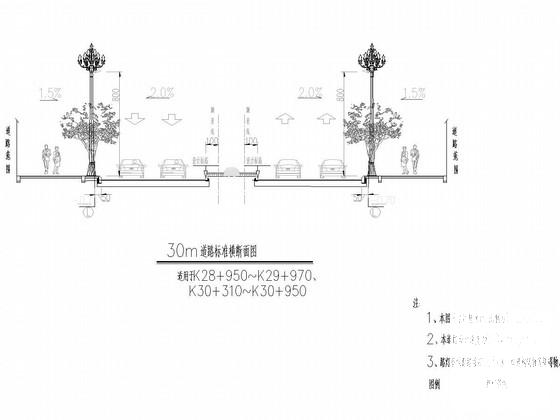

道路等级为一级公路，双向四车道。本段道路终点接火车站站前大道段，本段道路包含两条隧道，根据道路与隧道分布情况，道路照明供电电源均接至隧道变电所（箱变）低压预留端子处，开关柜及开关灯控制均有隧道供配电设施完成，隧道内部照明由隧道照明设施完成，隧道洞外引道照明与本段道路照明合用，由该资料完成。该资料道路照明用电负荷等级为三级负荷。站前大道采用中华灯，中华灯基础偏大，隧道范围内及桥上不适宜设置中华灯照明，故采用XLED挑臂路灯照明。路灯工程根据道路断面形式共采用5种路灯照明，10m中华灯，10m，单挑臂路灯，8m中华灯，25m高杆灯，路灯挑臂长度：主路侧挑臂长度不小于1.5m，辅路侧挑臂长度不小于1.0m。
……
照明标准:主路设计平均照度：Eav≥20Lx；相交路口照度：Eav≥30Lx；照明均匀度：Emin/Eav≥0.4；主路设计平均亮度：Lav≥1.5cd／m2；照明功率密度：LPD≤0.85W/m2，LED灯LPD≤0.6W/m2。
……
共计15张，
