双向四车道高速公路路基防护设计cad图纸_钢筋砼防撞护栏设计图
- 公路等级：高速
- 车道数：四车道
- 干线：是
- 位置：贵州
附件详情
- 路基防护工程数量表
- 钢筋砼防撞护栏设计图
- 桩板墙外挂板构造
- 抗滑桩钢筋构造图（桩板墙）2
- 桩板墙设计图2
- 仰斜式路堤墙设计图2
- 衡重式路肩墙设计图
- 仰斜式路堑墙设计图
- 填石路基边坡码砌设计图
- 灌木护坡绿化设计图
- 种植藤蔓 植物设计 图
- 主动防护网设计图
- 锚杆框架防护设计图
- 拉伸网植草护坡设计图
- 方圆形窗式护面墙设计图
- 实体护面墙设计图
- 拱形骨架护坡设计图
- 浆砌片石菱形网格护坡设计图
- 衬砌拱护坡设计图
- 挂三维网喷播植草护坡设计图
- 护脚设计图3
附件详情
设计依据：《采空区公路设计与施工技术细则》（JTG/T D31-03-2011）；《公路工程地质勘察规范》(JTG C20-2011)；《公路隧道设计细则》（JTG/T D70-2010）
概况：设计荷载：公路—Ⅰ级。纵断面：最大纵坡5%，最小坡长200米，凸型竖曲线一般最小半径4500米，凹型竖曲线一般最小直径3000米。平曲线极限最小半径250米、最小半径400米。横断面：公路等级：双向四车道高速公路；设计速度80km/h；路基宽度：整体式24.5m，分离式12.25m；中间带宽度3m，中央分隔带宽度2m。行车道、硬路肩路拱横坡度一般为2%，土路肩路拱横坡度为4%。
……共计30张，设计于2014年
抗滑桩钢筋构造图
主动防护网设计图
护坡设计图
衬砌拱护坡设计图
以下是附件的其中一部分截图，共10张，您也可以 搜索 更多您想要的资源
-

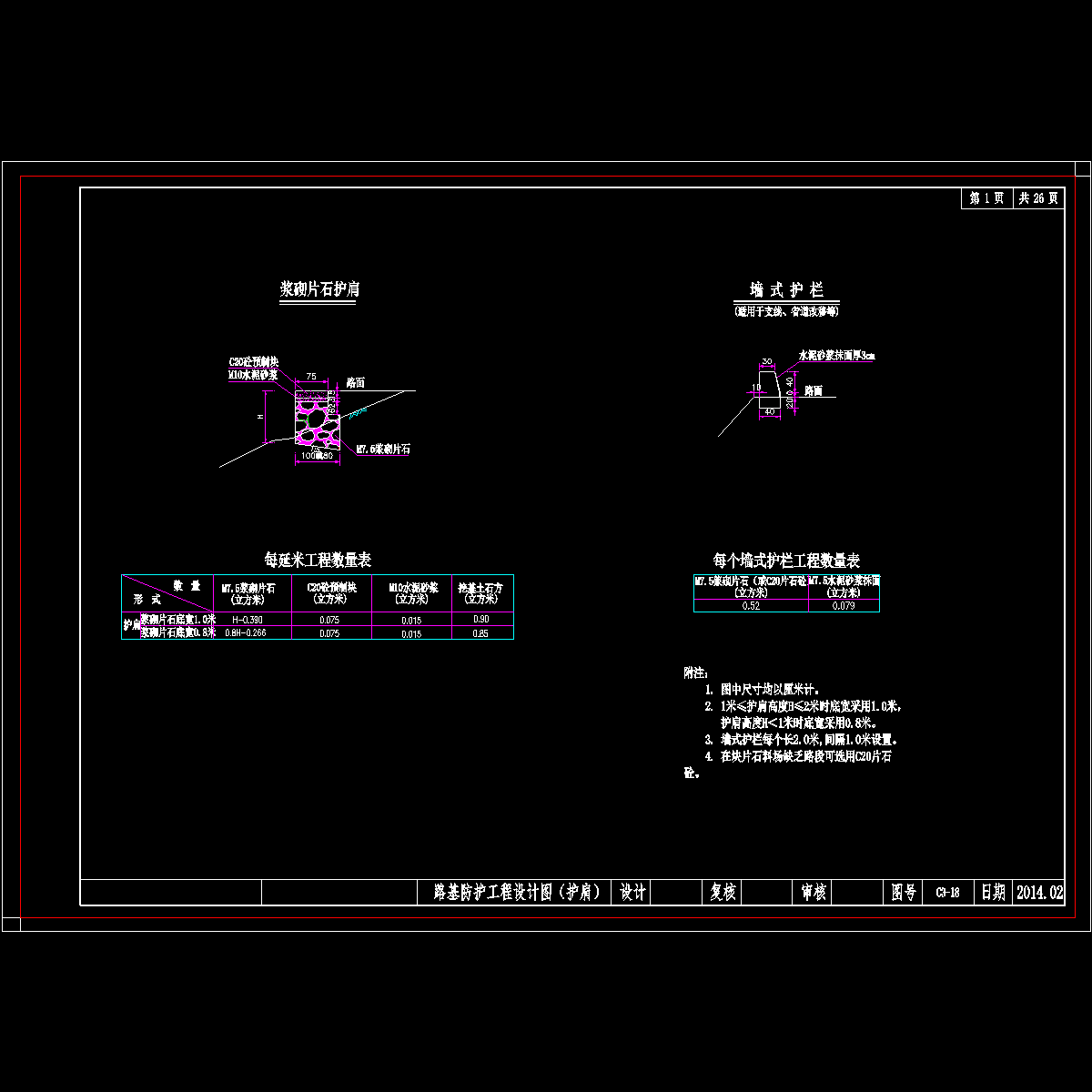

c3-18-1 护肩设计图.dwg -

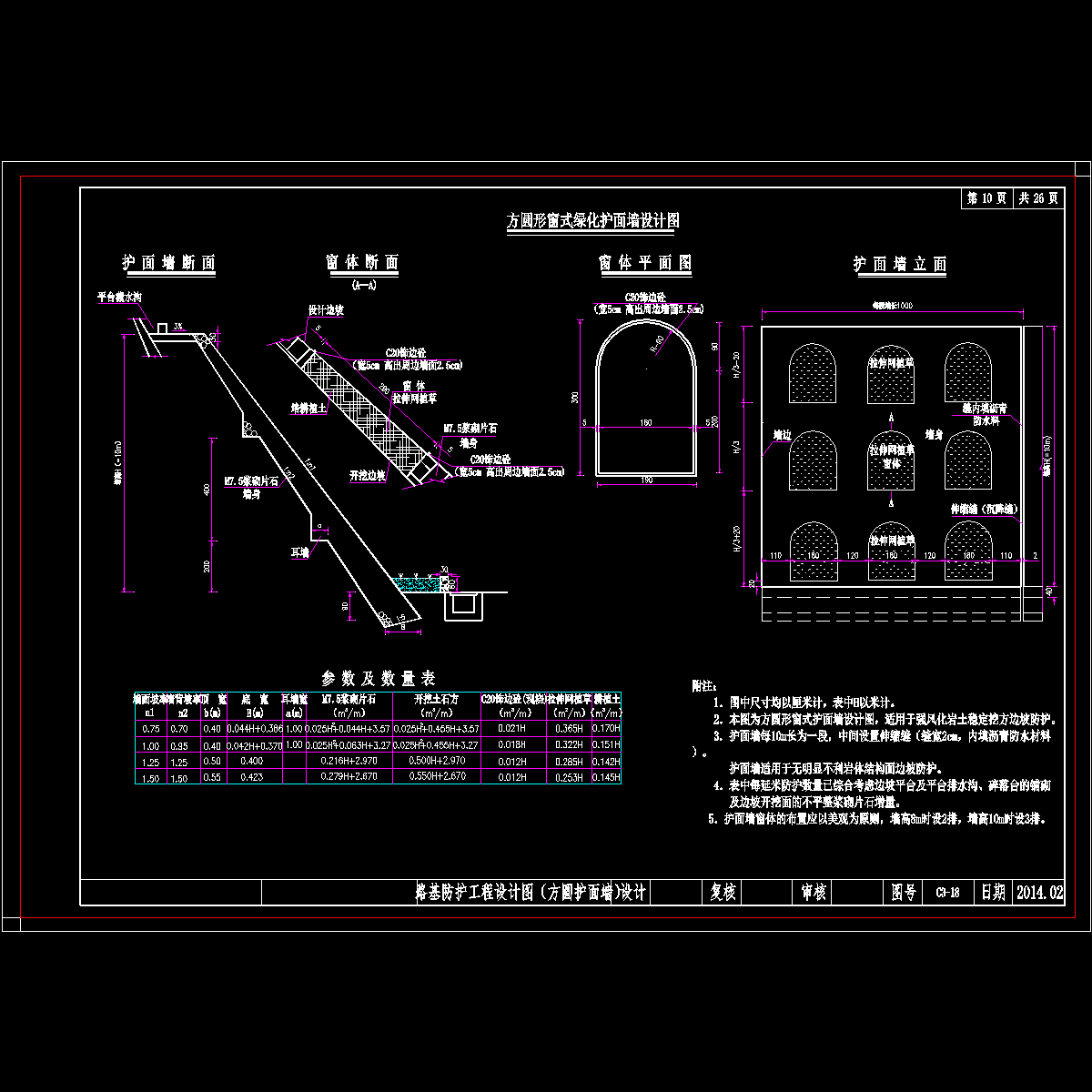

c3-18-10 方圆形窗式护面墙设计图.dwg -

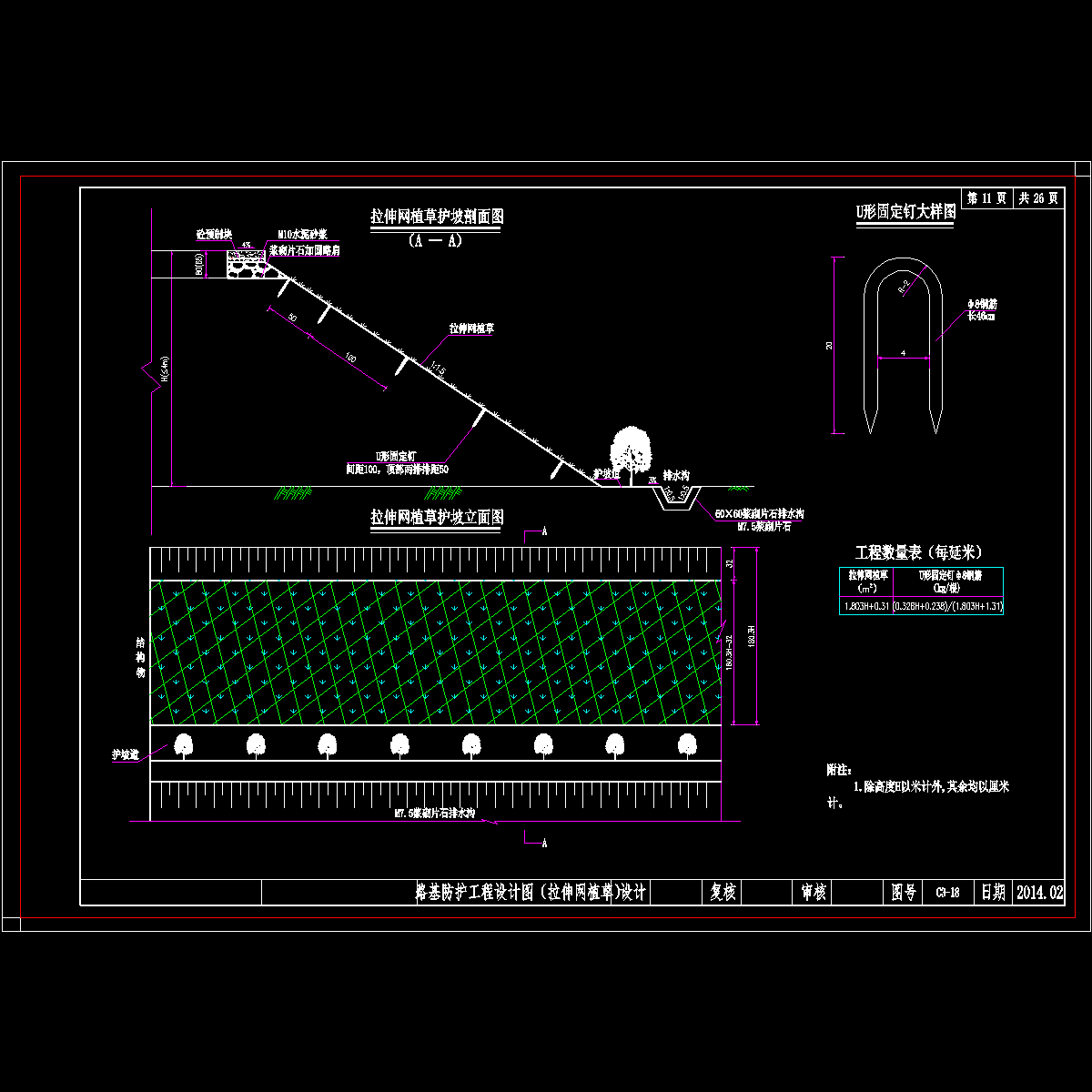

c3-18-11 拉伸网植草护坡设计图.dwg -

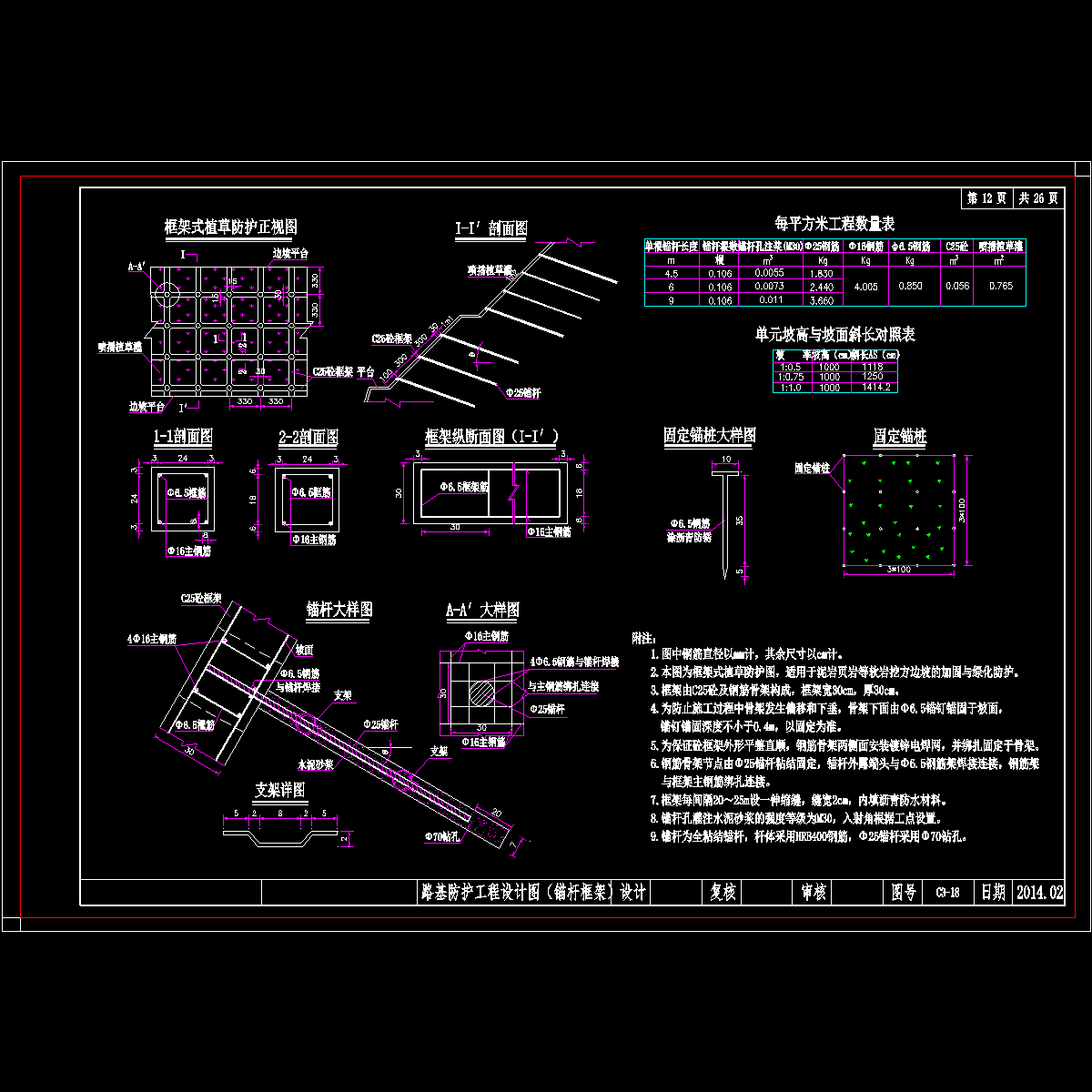

c3-18-12 锚杆框架防护设计图.dwg -

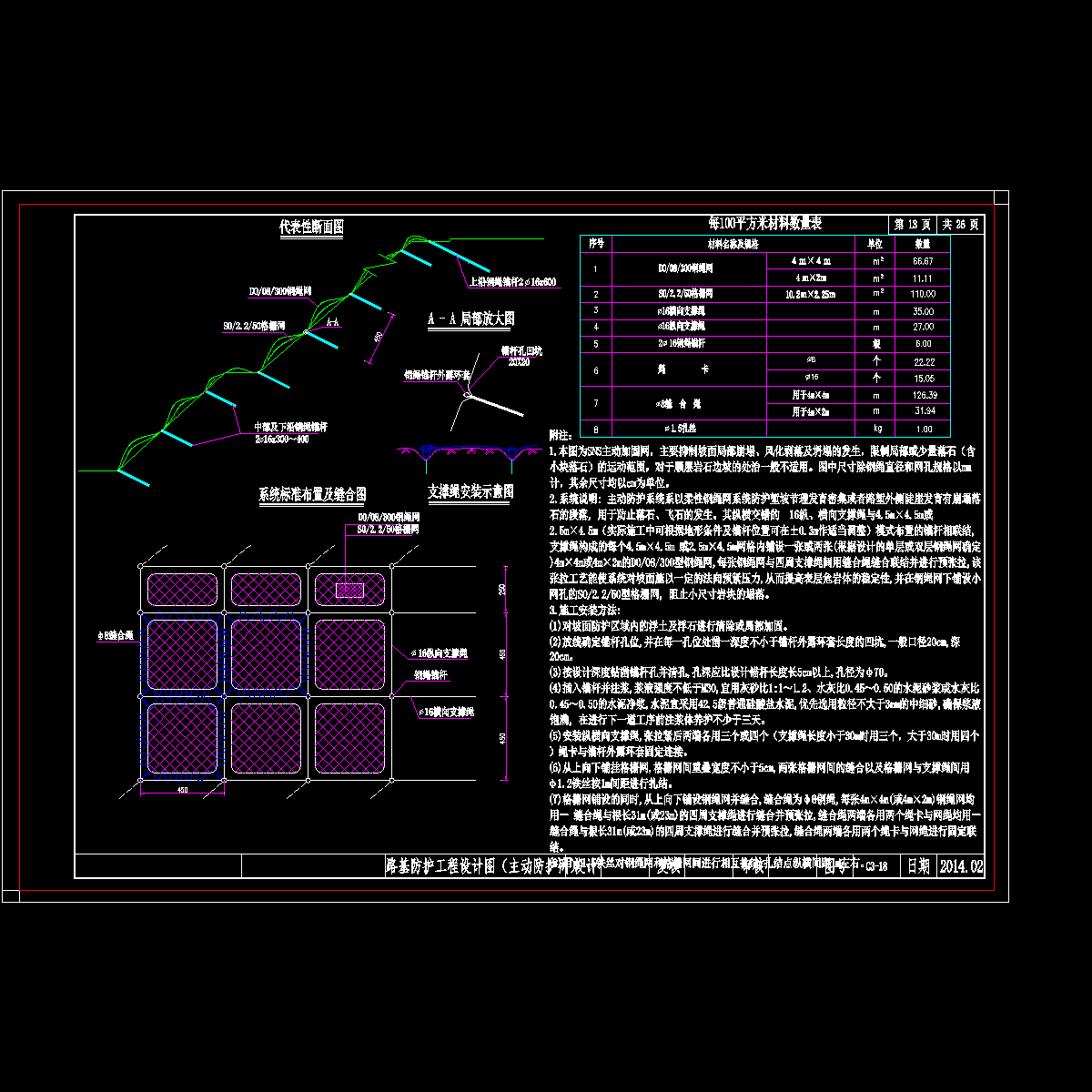

c3-18-13 主动防护网设计图.dwg -
c3-18-14 种植藤蔓植物设计图.dwg -
c3-18-15 灌木护坡绿化设计图.dwg
-
c3-18-16 填石路基边坡码砌设计图.dwg
-
c3-18-17 仰斜式路堑墙设计图.dwg
-
c3-18-18 衡重式路肩墙设计图.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：5.59 MB
- 收藏次数：0
-
文件名称：
附件-995788987975569875.rar
