双向六车道桥梁延伸段交通工程施工图纸2020cad

该附件为:双向六车道桥梁延伸段交通工程施工图2020 ,格式为dwg,节点清晰,同类工程可下载参考。一、项目概要:该资料xx路(xx大桥段)段起于xx路南延伸段和xx路现状交叉口,然后向南延伸依次上跨绕城高速、下穿xx大桥北引道,并在北引道和xx路之间形成一个简易立交节点,道路全长1.42km,道路等级为城市次干路,设计速度为40km/h,双向4车道,标准段路幅宽度为26m。同时该资料xx路立

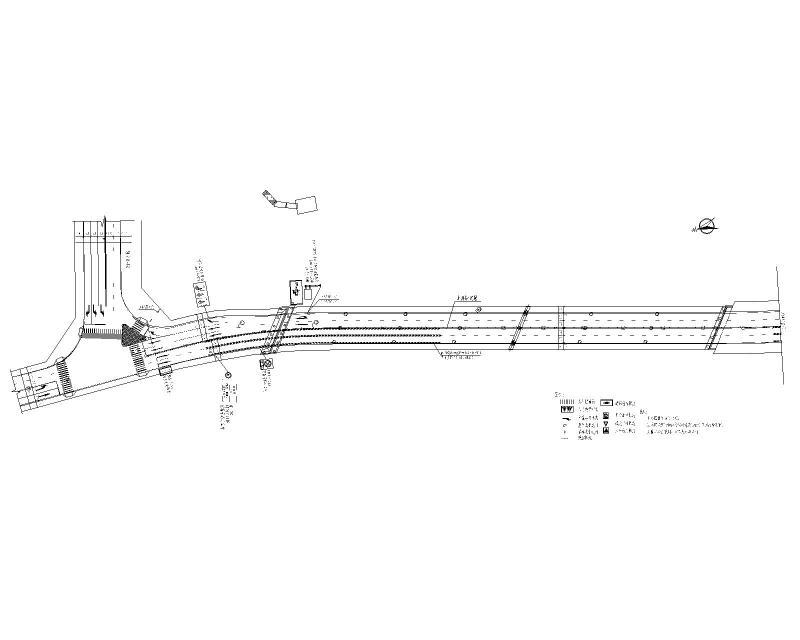

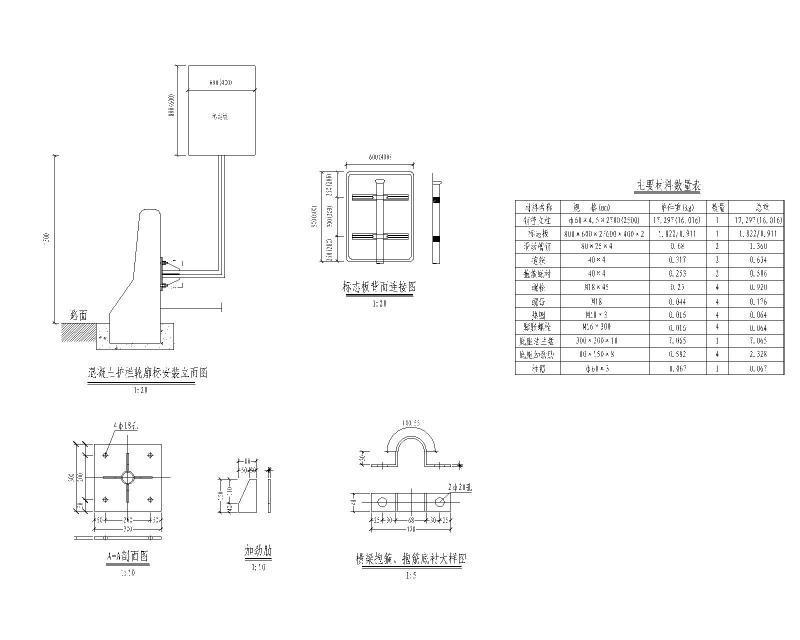

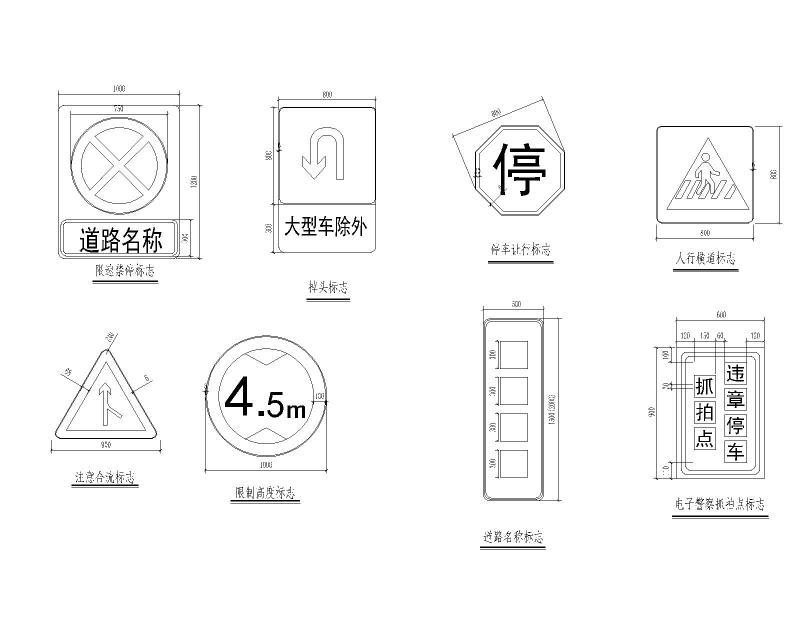

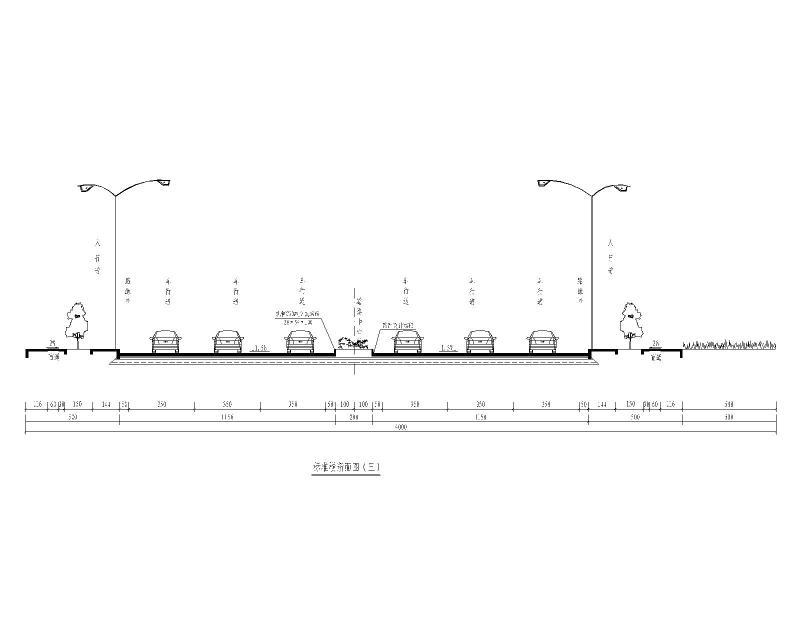

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
