双向六车道城市快速路交通工程大样图平面图

  • 公路等级:二级
  • 车道数:六车道
  • 设计时速:50
  • 干线:是
  • 位置:贵州
  • 设计年代:近代
该附件为: 双向六车道城市快速路交通 工程图纸 格式为CAD+Word,。
一、交通线布设要求:
  • 标线材料选用热熔漆膜厚度为2毫米。
  • 车道分界线,中心实线线宽15厘米。
  • 人行横道线宽40厘米,间距60厘米,长6米。
  • 停止线宽40厘米。
  • 箭头采用6米,车道分界线实长2米,间距4米。
  • 在机动车需要跨越边缘线的地方除避有紧急停车带的路段外应划白色虚线,虚线间距6米,实线长4米,线宽15厘米。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

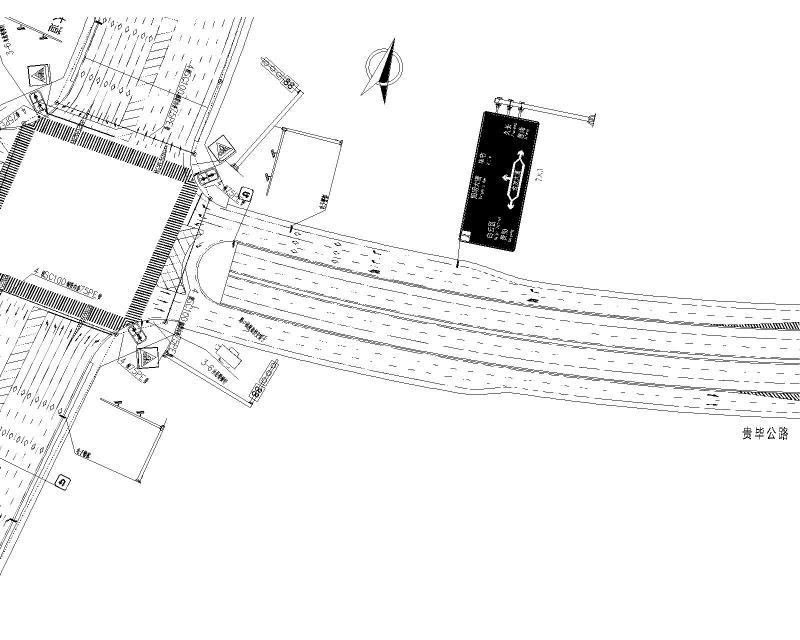

  • 交通设计平面图
    交通设计平面图

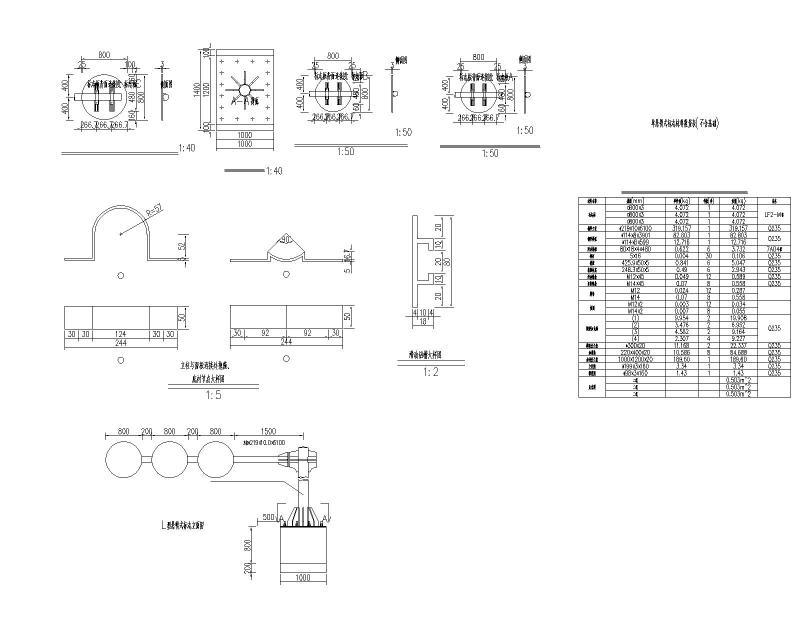

  • L型指标牌杆件组装图
    L型指标牌杆件组装图

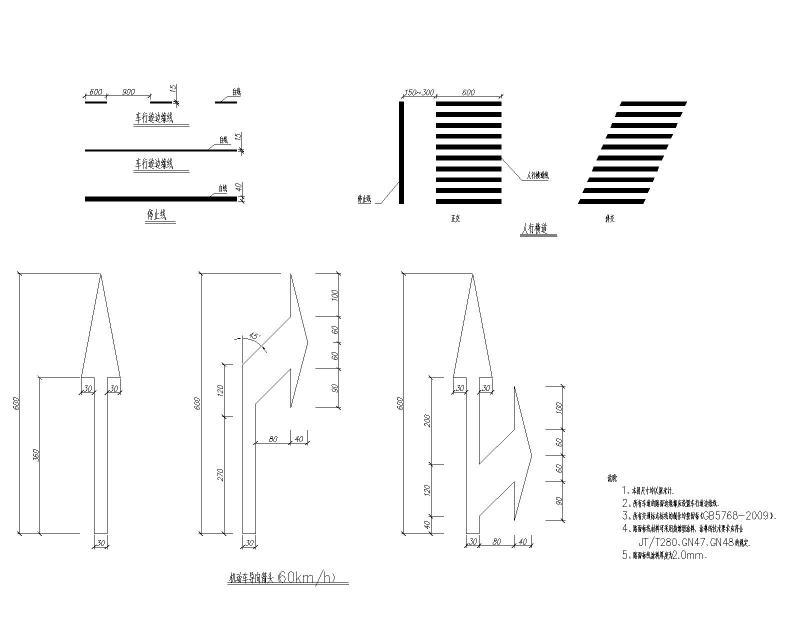

  • 交通标线大样图
    交通标线大样图
  • 交通标志版面设计图
    交通标志版面设计图
  • 门架结构
    门架结构

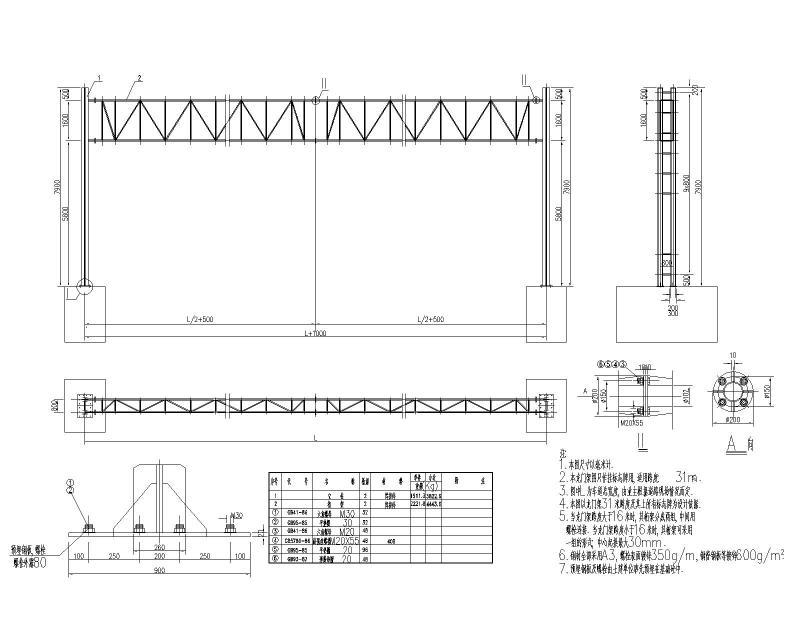

  • 门架式结构设计图
    门架式结构设计图
以上是部分截图,请下载附件后查看完整高清内容
